数明半导体推出200V半桥门极驱动器SiLM2026

高频、高效率开关电源相比传统的线性稳压电源，具有体积小、效率高、重量轻、功率密度大等优势，在工业自动化控制、通信设备、军工设备等多个领域展现出广阔的应用前景，特别是 POL（负载点电源）、DC-DC 转换器、大电流扁平形 DC-DC 转换器等应用场景。

数明半导体最新推出200V、290mA/600mA 半桥门极驱动产品 SiLM2026，采用先进的DFN3×3-8小封装设计，能够在有限的空间内实现高压、高速功率 MOSFET 和 IGBT 器件的可靠驱动。通过专有的 HVIC（高压集成电路）和锁存免疫 CMOS 技术，SiLM2026 实现了单片集成结构的可靠运行，为系统设计提供了更高的灵活性和稳定性。

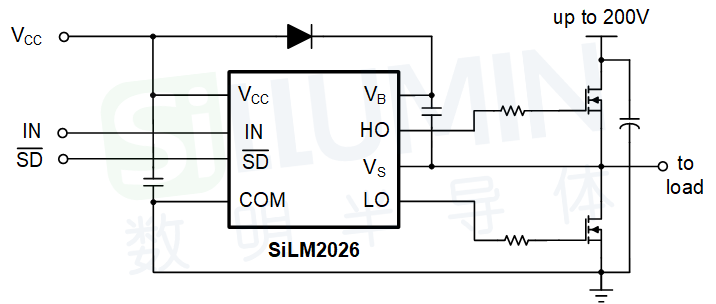

图1. SiLM2026典型应用框图

产 品 特 性

01宽电压范围支持

支持最高 200V 的母线电压。

支持 10V~20V 的 VCC 工作电压范围，确保在各种工况下可靠、有效地驱动 MOSFET。

02高兼容性输入

输入引脚支持 10~20V 的工作范围，增强了应用的可靠性。

逻辑输入与标准 CMOS 或 LSTTL 输出兼容，逻辑电压低至 3.3V，便于与各种数字电路集成。

03强大驱动能力

提供 290mA 源电流 /600mA 灌电流，充分满足功率 MOSFET 的驱动需求。

04快速开关特性

上升时间仅 70ns，下降时间 35ns，有效降低开关损耗，提高转换效率。

05低传播延迟

开通传播延迟时间 680ns，关断传播延迟时间 150ns，支持更高的开关频率。

06内置保护功能

欠压闭锁功能，确保系统在电压不足时安全关闭，防止器件损坏。

内置死区时间 520ns，高低边匹配延时 60ns，有效避免交叉导通，提高系统可靠性。

07专有技术集成

采用专有的 HVIC（高压集成电路）和锁存免疫CMOS 技术，实现可靠的单片集成结构。

08紧凑封装设计

采用 DFN3×3-8 小封装，节省 PCB 空间，便于在紧凑的系统中实现高效布局。

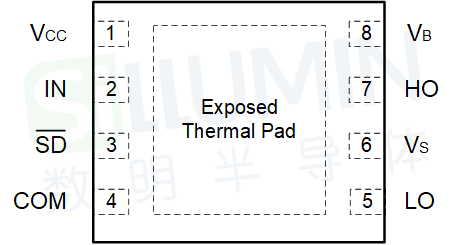

图2. SiLM2026 管脚定义图

应 用 场 景

医疗器械领域

在需要高精度、高可靠性的医疗设备中，如注射泵、分析仪器等，SiLM2026 能够提供稳定可靠的驱动方案，有力保障医疗操作的精准无误，为患者的安全与治疗效果保驾护航。

自动化设备领域

对于贴片机、机器人手臂等自动化设备而言，SiLM2026 的高效驱动能力，能有助于提升设备的运行速度和操作精度，助力自动化生产流程更加流畅高效。

小型步进电机应用领域

鉴于小型步进电机在工业自动化、家用电器、消费电子等多个行业的广泛应用，SiLM2026 能为这些小型步进电机提供稳定且高效的驱动支持，满足其对精准控制和高效运行的严苛需求。

机器人技术领域

在机器人产业中，SiLM2026 可驱动机器人关节电机，实现机器人的灵活运动和精准控制，推动机器人技术在多场景中的落地应用。

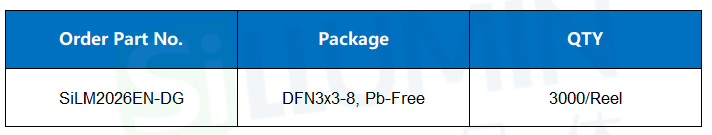

SiLM2026产品选型
