科普 | 为什么低轨卫星地面终端不能使用机械伺服天线？

为什么低轨卫星地面终端不能使用机械伺服天线？

在低轨卫星通信系统（如Starlink、OneWeb等）中，几乎所有地面终端都采用了有源相控阵天线。相较之下，传统机械伺服抛物面天线虽然技术成熟、成本低廉，却几乎没有应用在低轨卫星终端上的。

大家会直观地认为：“低轨卫星飞得太快，机械伺服系统跟不上。”其实这话并不全面。

这篇文章，我们将从角速度、卫星切换频率、系统寿命和可靠性等角度出发，分析一下机械伺服天线不能用于低轨卫星终端的工程方面的原因。

一、从轨道参数计算角速度与角加速度

1. 卫星轨道基础参数

以Starlink卫星为例：

2. 最大角速度的计算

卫星过顶时，地面天线所需跟踪的角速度最大。此时，卫星在天线视野的切向速度最大，距离最短。

此时以地面天线为视角的卫星的最大角速度公式：

其中：

• ?ω_max是卫星的最大角速度，单位是弧度/秒 。
• ?v是卫星的轨道速度 (7600 m/s)。
• ?h是卫星的轨道高度 (550,000 m)。

计算结果：

由此可见，从地面站看来，低轨卫星的最大角速度仅为0.79度/秒。

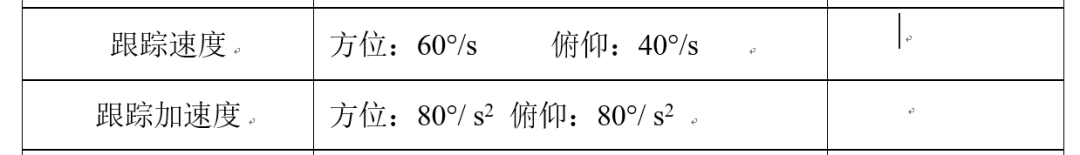

一般来说，机械伺服能够支持的运动角速度远远超过卫星最大角速度。下面是某机载抛物面天线伺服跟踪系统的技术指标：

这表明，机械伺服系统在理论上完全可以覆盖加速度的动态范围。

二、机械伺服天线无法适应低轨卫星的根本原因

尽管角速度在机械系统的能力范围内，但是Starlink（以及所有其他低轨星座）的地面终端几乎没有使用机械伺服天线的。原因是机械伺服天线在低轨卫星跟踪中存在几个无法解决的核心问题。

问题1：卫星切换频率过高 → 机械跟踪系统存在剧烈切换

与GEO卫星不同，低轨卫星绕地球运行周期非常短（约90分钟），每个地面终端仅能稳定连接卫星3~15分钟，随后就需切换至下一颗卫星。

实测Starlink终端切换间隔：

为了保持通信连续，每几分钟就可能发生一次星间切换。对于机械伺服天线来说，这意味着：

天线刚开始一直跟踪卫星A，等到需要进行星间切换的时候，伺服结构需要把天线面“瞬时暴力”调整几十度，转到卫星B的方向，对跟踪卫星B。

机械伺服机构需要每隔几分钟时间就完成一次跨越几十度的暴力运动流程。这种暴力运动将对电机的瞬时扭矩、齿轮的强度和整个结构带来巨大的冲击。

任何机械伺服结构都存在惯性和延时，当需要改变速度时，伺服系统接收指令、电机响应、齿轮传动都需要时间。这种延迟会导致出现一个“跟踪误差”，即天线总是稍微落后于卫星的真实位置，在低轨卫星跟踪中，这种不可避免的响应延迟，导致信号丢失、中断，严重损害用户体验。。

问题2：频繁变速跟踪 → 对伺服控制复杂度极高

低轨卫星的角速度不是恒定的：

• ? 在地平线附近角速度较慢，
• ? 天顶时最快（0.063°/s），
• ? 再次下降时需减速、反向加速。

这意味着伺服系统必须实时根据卫星位置调整运动加速度和速度：电机和机械伺服结构必须在卫星过境的短短几分钟内，完成一个“加速 → 减速 → 到天顶时加速度为零 → 反向加速 → 反向减速”的变化过程。

这种持续的变速运动，将对齿轮、轴承和电机造成指数级增加的磨损。另外为了实现这种平滑的变速控制，电子控制系统必须精确控制电机扭矩曲线、加减速策略，对伺服算法提出极高要求。

问题3：天顶盲区 → 机械天线无法实现快速方位掉头

当卫星过顶时，

• ? 俯仰角从0°→90°→0°平滑变化
• ? 在过顶的瞬间，方位角需要变化180°，此时角速度要求理论上是无穷大，这在物理上是不可能完成的动作。

机械伺服系统在天线正对天顶时出现的“方位角掉头”的难题，也就是业内常说的“二维机械伺服天线的过顶问题”，

对于高轨卫星终端天线来说，一般是在赤道附近的地面终端才会面临这个问题。而对于低轨卫星终端天线来说，会一直的、频繁的遇到这个问题。

过顶问题或者天顶盲区问题会导致导致信号中断、重新捕获时间过长，影响通信稳定，严重影响用户体验。

问题4：可靠性与维护成本 → 机械系统不适于消费级终端

Starlink等系统的地面终端设计目标是消费级的电子产品，设备需要在恶劣的室外环境下长年累月的使用。如果采用机械伺服天线，上面提到的频繁切换+频繁加减速，可能导致以下的问题：

• ? 机械部件快速疲劳断裂、滑动磨损、轴承腐蚀；
• ? 齿轮润滑失效、电机过热等现象也会频发。

机械伺服天线的后期维护、保养，也将是一笔巨大的成本和负担，严重影响产品的推广。

相比之下，相控阵天线没有动态机械部件，具有极高的可靠性，也无需日常维护。

因此，即便某型机械天线的性能参数满足低轨卫星跟踪的要求，“可维护性”和“寿命”决定了机械天线在低轨卫星终端这种消费电子领域是不可能广泛应用的。

三、总结：为什么相控阵天线成为低轨终端主流？

四、总结

低轨卫星地面终端不采用机械伺服天线，并不仅仅是因为“速度跟不上”，还由于：

• ?高频切换导致的结构疲劳问题；
• ?过顶盲区导致的信号中断问题；
• ?长期运行所需的高可靠性要求；
• ?消费电子免维护设计的要求；
• ?用户无缝通信体验的需求。

相反，相控阵天线凭借无机械运动、精准指向、毫秒级切换速度、长期可靠性等优势，成为低轨地面终端的首选方案。
