HT8696双声道免滤波器D类音频功率放大器详解

在如今对音频设备要求日益严苛的市场环境中，一款兼具高性能、高稳定性与高性价比的音频功率放大器，往往能成为各类便携式音频产品的核心支撑。HT8696 作为一款防削顶失真的双声道免滤波 D 类音频功率放大器，凭借其出色的性能参数、创新的技术设计以及丰富的功能配置，在便携式音频应用领域展现出了显著的优势，成为众多开发者和制造商的理想选择。

从核心性能参数来看，HT8696 在特定工作条件下能展现出强劲的功率输出能力。当电源电压（VDD）为 8.5V、总谐波失真加噪声（THD+N）控制在 10%、负载电阻（RL）为 4Ω 时，它能够实现连续输出 2×9.5W 的功率；即便在电源电压降至 7.2V，其他条件不变的情况下，仍能保持 2×6.7W 的稳定功率输出。这样的功率表现，能够满足大多数便携式音频设备对音质和音量的需求，为用户带来清晰、饱满的听觉体验。

在技术设计层面，HT8696 的一大亮点在于内部集成了免滤波器数字调制技术。这一技术的应用，使得芯片能够直接驱动扬声器，无需额外搭配滤波网络。传统的音频功率放大器往往需要外部滤波元件来处理脉冲输出信号，以减少失真和噪音，但这不仅会增加系统的复杂性，还会占用更多的空间并提高成本。而 HT8696 通过内置的免滤波数字调制技术，在最大程度上减小了脉冲输出信号的失真和噪音，同时省去了外部滤波网络的需求，仅需极少的外部元器件即可正常工作。这一设计不仅简化了电路结构，还显著节省了系统空间和生产成本，对于追求小型化、轻量化和低成本的便携式应用来说，无疑具有极大的吸引力。

广泛的应用场景进一步凸显了 HT8696 的实用性和适应性。它能够完美适配多种便携式音频设备，包括蓝牙音箱、便携式音箱、2.1 声道小音箱、扩音器等常见的音频播放设备；同时，在与消费电子设备的搭配中也表现出色，可用于 iphone/ipod/ipod docking、平板电脑、笔记本电脑、便携式游戏机等设备的音频放大环节；此外，在小尺寸 LCD 电视 / 监视器、MP4 以及导航仪等设备中，HT8696 也能发挥重要作用，为这些设备的音频功能提供稳定可靠的支持。

除了基础的性能和技术优势外，HT8696 还配备了多项特色功能，进一步提升了产品的竞争力和使用安全性。其中，防削顶失真（ACF）输出控制功能尤为关键。在实际使用过程中，输入的音乐或语音信号若幅度过大，很容易导致输出信号出现削顶失真，也就是用户常说的 “破音”，这不仅会严重影响听音体验，长期下来还可能对扬声器造成过载损坏。而 HT8696 的 ACF 功能能够实时检测输入信号的幅度，当发现信号可能导致削顶失真时，会及时进行抑制，有效避免 “破音” 现象的发生，显著提高音质，为用户创造舒适的听音享受，同时也起到了保护扬声器的作用。值得一提的是，芯片还提供了 ACF-Off 模式可供配置，用户可以根据实际应用需求，灵活选择是否启用防削顶失真功能，进一步增强了产品的灵活性。

此外，HT8696 在功耗控制和安全保护方面也做了充分的考量。内置的关断功能能够在设备处于待机状态时，将待机电流降至最低，有效降低了设备的功耗，延长了电池续航时间，这对于依赖电池供电的便携式设备来说至关重要。同时，芯片还集成了多项安全保护功能，包括输出端过流保护、片内过温保护以及电源欠压异常保护。当电路中出现输出电流过大、芯片内部温度过高或电源电压过低等异常情况时，这些保护功能会迅速启动，及时切断电路或采取相应的保护措施，避免芯片和整个音频系统因异常情况而损坏，极大地提升了产品的可靠性和使用寿命。

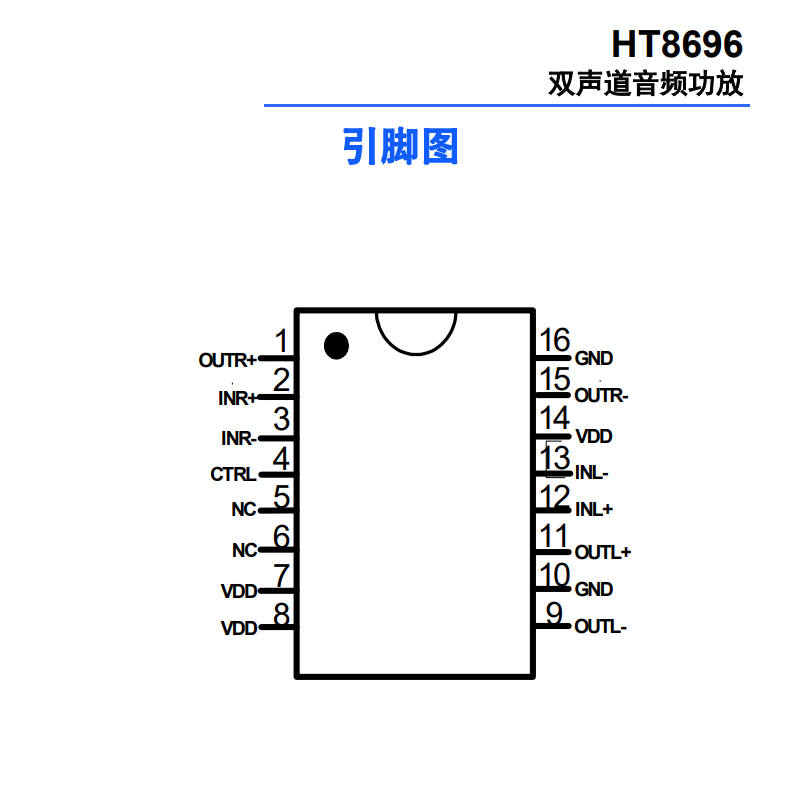

在封装方面，HT8696 采用了无铅无卤的 SOP16L-PP 封装形式。无铅无卤的设计符合当前环保理念和相关法规要求，减少了对环境的污染，同时也保障了生产和使用过程中的安全性；而 SOP16L-PP 封装则具有良好的散热性能和便捷的焊接工艺，便于在电路板上进行安装和布局，进一步满足了量产生产的需求。

综合来看，HT8696 双声道免滤波 D 类音频功率放大器凭借其出色的功率输出、创新的免滤波技术、广泛的应用适配性、实用的防削顶失真功能以及全面的安全保护设计，在便携式音频应用领域具备了极高的性价比和竞争力。无论是从性能、成本、空间占用还是安全性等方面考量，它都能为便携式音频设备的开发和生产提供有力支持，无疑是便携式音频应用领域的理想选择。
