HT81293系列单声道D类音频功率放大器 解析

在如今追求高品质音频体验且对设备便携性要求日益提高的市场环境下，一款性能优异、效率出众且能适配多种场景的音频功率放大器显得尤为重要。HT81293 系列单声道 D 类音频功率放大器便是在此需求下应运而生的优质产品，它凭借丰富的功能、出色的性能以及广泛的适用性，为各类音频设备的音质提升和续航优化提供了有力支持，接下来我们将对其进行全面且细致的解析。

首先，从核心输出性能来看，HT81293 作为该系列的基础型号，展现出了不俗的实力。当采用锂电池供电，在负载为 4Ω、总谐波失真加噪声（THD+N）达到 10% 的条件下，它能够稳定地连续输出 18W 的功率；即便在对音质要求更高，THD+N 低至 1% 的情况下，仍能保持 16W 的功率输出（此时供电电压 VBAT=3.7V，输入信号频率 fIN=1kHz），这样的功率表现足以满足多数便携式音频设备对音量和音质的双重需求。同时，该系列放大器的供电范围十分宽泛，VBAT 可在 3.0V 至 12V 之间灵活调整，这使得它能够适配不同类型的电源供电场景，无论是小型锂电池还是其他规格的电源，都能稳定工作，大大提升了其在各类设备中的兼容性。

在升压功能方面，HT81293 系列根据不同的应用需求，细分出了不同型号，以实现更精准的能效优化。其中，HT81293A 内置了可动态调节的升压模块，这一设计的优势在于它能够根据实际输出功率的变化，自适应地调整提供给 D 类功放的电压。例如，当设备处于低音量播放状态时，升压模块会相应降低输出电压，减少不必要的能量消耗；而当需要高功率输出时，又能及时提升电压以满足功率需求。通过这种动态调节方式，HT81293A 能大幅提高整个音频系统的工作效率，有效降低设备的功耗，从而显著延长电池供电设备的续航时间，对于依赖电池供电的便携式音箱、蓝牙音箱等设备来说，这一功能无疑解决了用户对续航焦虑的一大痛点。

与 HT81293A 的动态升压不同，HT81293F 则采用了内置固定升压的设计，它能为 D 类功放稳定提供 9V 或 12V 的固定电压。这种设计虽然在电压调节的灵活性上不如动态升压，但胜在输出电压稳定，适合对供电电压有固定要求、且对电压稳定性较为敏感的音频设备场景，为不同需求的设备提供了多样化的选择。此外，HT81293 系列还具备可配置升压限流值的功能，用户可以根据实际使用的电源性能和设备需求，设定合理的电流限制阈值，以此来有效防止在升压过程中出现过大的电流尖峰，避免因电流过大对电源造成损害，甚至导致电池 “拉死” 无法正常工作的情况，进一步保障了整个系统的稳定运行。

在音质优化方面，HT81293 系列拥有一项极具竞争力的核心功能 —— 防削顶失真（ACF）输出控制功能，这也是该系列放大器的最大特点。在日常音频播放过程中，常常会因为输入的音乐、语音信号幅度过大，或者由于 BOOST 升压电压下降导致供电不足等原因，造成输出信号出现削顶失真，也就是我们常说的 “破音” 现象，这不仅会严重影响听音体验，长期下来还可能因信号过载对扬声器造成损坏。而 HT81293 的 ACF 功能能够实时检测这些可能导致削顶失真的情况，并迅速做出反应，通过内部的控制机制抑制失真的产生。无论是信号幅度问题还是升压电压下降问题，它都能自适应地进行调整，确保输出信号的完整性和准确性，显著提升音质表现，为用户创造出非常舒适、清晰的听音享受，同时也为扬声器提供了有效的保护，延长了扬声器的使用寿命。更为贴心的是，HT81293 还提供了两种不同音乐体验的 ACF 模式以及 ACF-Off 模式，用户可以根据自己的听音偏好和不同的音乐类型，灵活选择合适的模式，进一步丰富了音频体验的多样性。

除了音质和能效方面的优势，HT81293 系列在电磁兼容性（EMC）和设备保护方面也有着出色的表现。它搭载了先进的扩频功能，通过对工作频率进行合理的扩展和调整，能够有效抑制电磁干扰（EMI）的产生和传播。这一功能对于在复杂电子环境中工作的设备尤为重要，不仅能减少放大器自身对其他电子元件的干扰，还能降低外界干扰对放大器工作稳定性和音质的影响，确保设备在各种环境下都能稳定运行。同时，HT81293 的增益固定为 32dB，这一增益设置能够在保证音频信号放大效果的同时，有效控制噪声的放大，进一步保障了音质的纯净度。

在设备安全保护方面，HT81293 系列同样考虑得十分周全。它集成了多种保护功能，包括输出端过流保护、片内过温保护以及升压过压保护等。当放大器的输出端出现电流过大的情况时，过流保护功能会迅速启动，切断或限制电流，防止元件因过流而损坏；当芯片内部温度过高时，过温保护功能会及时采取措施，如降低功率输出或暂停工作，避免芯片因高温而烧毁；而升压过压保护则能在升压模块输出电压过高时进行干预，防止过高的电压对后续电路和元件造成损害。这些多重保护机制共同构成了一道坚实的安全屏障，大大提高了放大器工作的可靠性和安全性，降低了设备故障的风险。

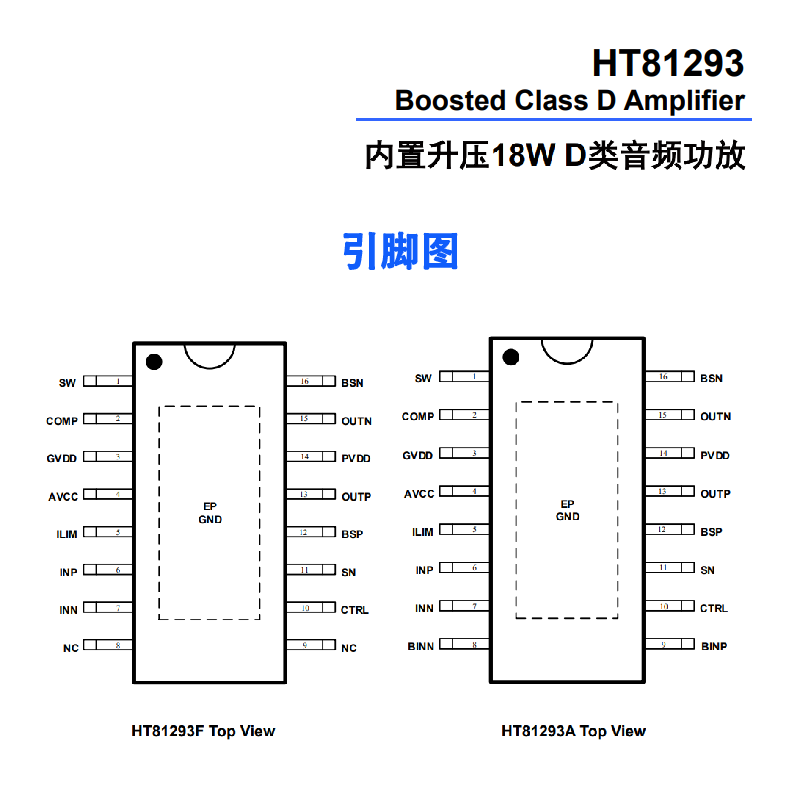

在封装和环保方面，HT81293 采用了无铅封装的 ESOP16 封装形式。无铅封装符合当前环保法规的要求，减少了对环境的污染，体现了绿色环保的生产理念；而 ESOP16 封装则在保证元件性能的同时，具有较小的体积和良好的散热性能，便于在各类小型化、高密度布局的电子设备中安装和使用，进一步提升了其在设备设计中的灵活性。

从应用场景来看，HT81293 系列凭借其全面的性能和多样的功能，能够广泛适配多种音频设备。无论是如今普及度极高的蓝牙音箱、Wi-Fi 音箱，还是注重便携性的便携式音箱，亦或是在智能家居系统中发挥重要作用的智能音箱以及其他智能家居音频设备，HT81293 系列都能凭借其出色的功率输出、高效的能效管理、优异的音质优化以及可靠的安全保护，为这些设备提供稳定、优质的音频放大解决方案，助力各类音频设备提升性能，为用户带来更好的音频体验。

综上所述，HT81293 系列单声道 D 类音频功率放大器通过在输出性能、升压功能、音质优化、电磁兼容、安全保护、封装环保等多个方面的精心设计，展现出了卓越的综合实力。它不仅能满足不同音频设备对功率和音质的需求，还能有效解决设备续航、安全稳定等关键问题，为各类音频设备的研发和生产提供了强有力的支持，在当前的音频设备市场中具有极高的应用价值和广阔的发展前景。
