低成本433M射频SOC芯片 XL2247，内置可编程存储器

XL2247是一款低成本、高速度、高抗干扰，带射频传输的专用编码芯片。工作电压 2.2~3.6V之间，工作温度范围在-20℃~70℃之间。XL2247射频芯片批量价3毛出头，可用于车辆防盗系统、家庭防盗系统、多媒体远程控制、其他工业遥控。

XL2247芯片应用带宽在 300~450MHz 之间，在传输功率、工作电压和工作温度方面有着显著的优点。当外接 50Ω负载时，输出强度最高可达+13dBm，可满足很多小型传输系统的要求。采用 ASK/OOK（幅移键控/开关键控）的方式调制数据，最高传输速率达 10kbps。仅需外加晶振及少量外围器件即可实现发射功能。

芯片内部包含可编程存储器，可以提供给用户一个方便的开发和检验他们程序的环境。用户可以根据自己需要来确定不同的编码，常用编码有 1527、2240和2260。

XL2247芯片特征：

XL2247编码特征：

◆ 内置 RC 4MHz±2%
◆ 0.5K 片内 ROM
◆ 32*8 位 SRAM
◆ 10 个按键输入端，可组合 45 个按键
◆ 工作电压范围：2.2V~3.6V
◆ 低静态电流，小于 1?A
◆ 常规有 1527、2240 或 2260 码型，还可以定制特殊码型

XL2247射频特征：

◆ 完整的超高频传输
◆ 频率范围 300MHz 到 450MHz
◆ 比特率最高达 10kbps
◆ 输出功率最高达 13dBm
◆ OOK/ASK 调制
◆ 极少的外围器件
◆ 石英晶体振荡器
◆ SOP14、SOP8、SSOP12L 封装

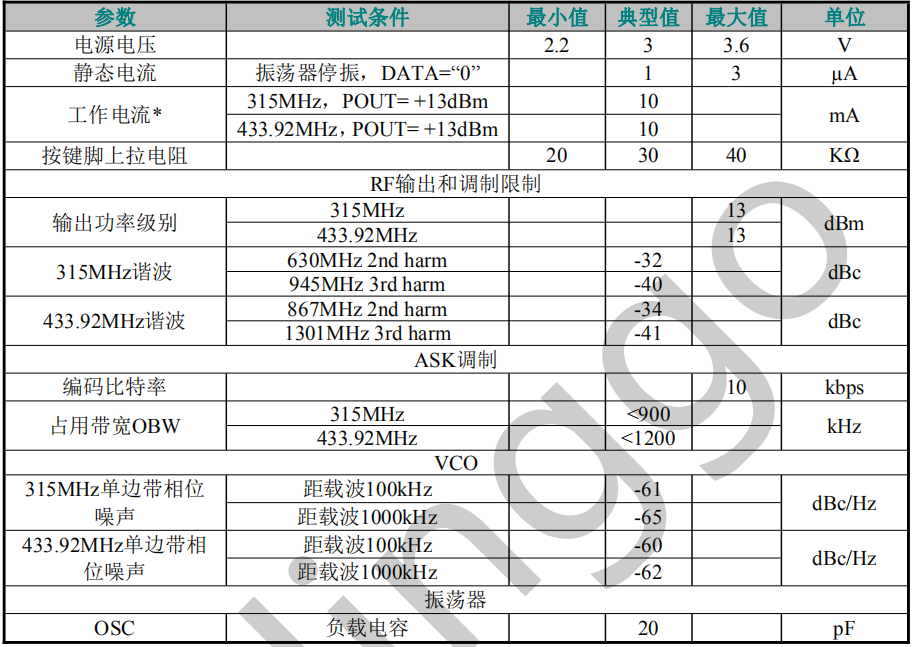

XL2247电气参数：
