LM3466 多串 LED 电流平衡器技术手册

LM3466 集成了用于照明系统的线性 LED 驱动器，其中包括由恒流电源供电的多个 LED 灯串。它平衡电源以每个有源 LED 的预设比例提供的电流串，其中有源串是完全打开的 LED 串，无论连接到电源的串数或每个 LED 的正向电压 字符串。 如果任何 LED 灯串在运行过程中打开，LM3466 会自动平衡通过所有剩余活动 LED 灯串的电源电流。 如 因此，即使一些 LED 灯串在运行过程中打开。
*附件：lm3466.pdf

LM3466 照明系统采用专有控制，设计简单 方案。 为了最大限度地减少元件数量，LM3466集成了一个70 V、1.5 A、N沟道功率MOSFET，电流限制为2.06 A。要再增加一个LED串到系统中，只有一个电阻器、一个电容器和一个LM3466 必填。 LM3466 的其他监控功能包括欠压锁定、故障报告、热锁存关闭和热关断 保护。

LM3466 仅由线性电路组成，因此应用电路不会恶化。LM3466 照明系统是 EMI如果使用的恒流电源符合 EMI 标准，则友好。

特性

• 易于设计，适用于由多个 LED 灯串组成的照明系统（支持模块化设计）
• 自动平衡每根有源LED灯串的电流，甚至每串的正向电压也不同
• 易于预设和微调LED灯串之间的电流比（例如，色温调节或CRI增强）
• 室温下电流精度为 ±1%，温度下电流精度为 ±1.5%
• 如果某些灯串打开（非活动），则通过自动平衡剩余活动 LED 灯串的电流来保持恒定的输出功率
• 使用恒流电源（AC/DC 或 DC/DC）工作，无需与恒流电源进行通信
• 以最小的电压开销运行，以最大限度地提高电源效率
• 6 V 至 70 V 的宽输入电压范围
• 故障状态输出
• 热关断
• 集成 70V、1.5A MOSFET，电流限制为 2.06 A
• 每个 LED 灯串最大 70V，20 个 LED
• 线性电路不会降低 EMI
• DDA-8 裸露导热垫和 TO220-7 封装

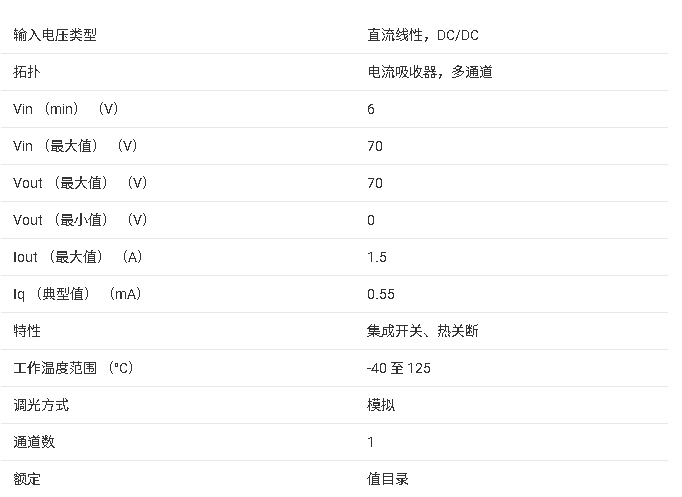

参数

方框图

1. ?产品概述?

• LM3466是德州仪器(TI)推出的多串LED电流平衡器，专为恒流电源供电的LED照明系统设计
• 主要功能：自动平衡各LED串电流（即使正向电压不同），支持模块化设计，±1%电流精度
• 工作电压范围：6V至70V，集成70V/1.5A MOSFET

2. ?关键特性?

• 自动维持恒输出功率（当部分LED串断开时）
• 通过单个电阻即可预设电流比例（用于色温调节等）
• 线性电路设计不影响EMI性能
• 提供DDA-8（带散热焊盘）和TO220-7两种封装

3. ?工作原理?

• 采用专有控制方案平衡恒流电源的输出电流
• 通过SEN引脚电压调节实现电流控制
• 当LED串断开时，需253个周期确认后重新分配电流

4. ?保护功能?

• 热关断保护（典型阈值150°C，滞环10°C）
• 连续253次热保护循环后锁定直至复位
• 过压/欠压保护

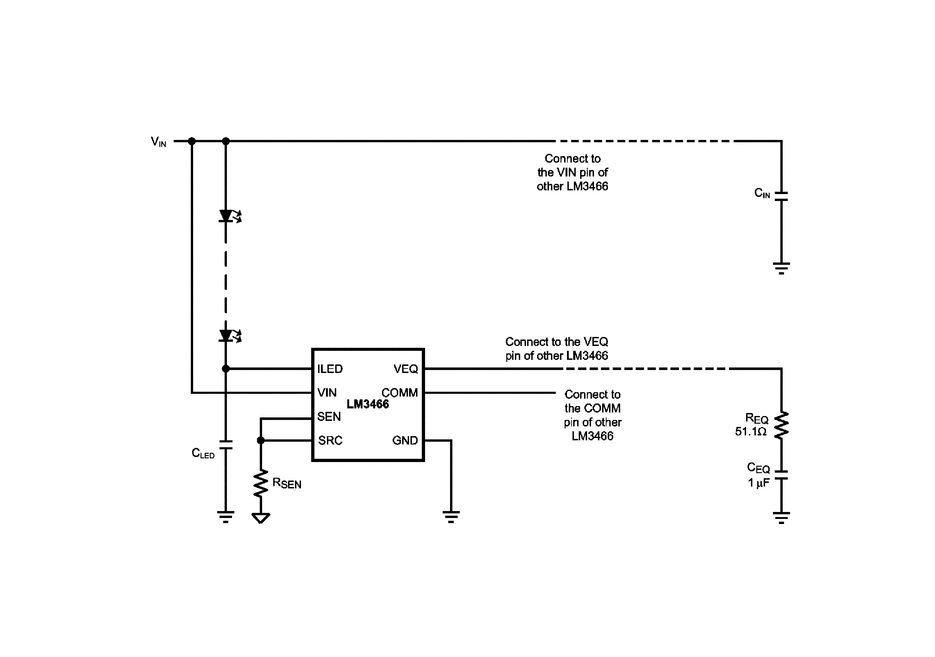

5. ?应用设计?

• 典型应用：路灯、固态照明系统
• 外围元件要求：
  • RSEN电阻（推荐0.3V压降）
  • CLED电容（长线缆时降噪）
  • REQ（51.1Ω）和CEQ（1μF）

6. ?封装信息?

• DDA封装热阻：50.7°C/W（结到环境）
• TO-220封装热阻：32.2°C/W（结到环境）
