高调光性能的降压型恒流驱动芯片H5112A智能磁吸灯调光驱动方案

近年来人们对生活品质的要求不断提高，带来了更多对智能化、高效优质的照明光源的需求，因此“智能家居照明”的应用也愈加广泛，通过各种独特的照明氛围来改善家居环境，营造舒适宜人的室内外空间，提升人们居家生活的舒适度和愉悦感。

在众多智能照明灯具中，磁吸灯因灵活简约、使用便利等特点受到越来越多人的青睐，能在空间中展现出较好的装饰性和功能性效果。

惠海半导体推出的一款具有高调光性能的降压型恒流驱动芯片【H5112A】适用于48V智能磁吸灯调光方案中。H5112A支持外部PWM信号进行调光，全程无频闪，共阳极架构，便于生产组装，已被各大智能照明厂商广泛使用。同时【H6225L】高耐压降压型恒压芯片可作为模块的辅助电源供电搭配使用，H6225L具有高性能、小体积、低成本等特点，我们可以提供整套解决方案以及FAE技术支持，能够大大降低成本，提高整体效率，增加产品在客户端的竞争力。

H5112A特点

高耐压100V

输出电流可达1.4A

调光深度低至0.1%

外围电路简单，低成本

高效率：最高可达95%

集成短路保护和过温保护

支持调光高辉度65536级

开关频率最高可达1MHz

良好的线性调整率和负载调整率

抗干扰能力强，支持做多路共阳输出

低亮度调光无抖动，调光平滑无阶梯感

PWM调光频率最高支持25K，无频闪调光

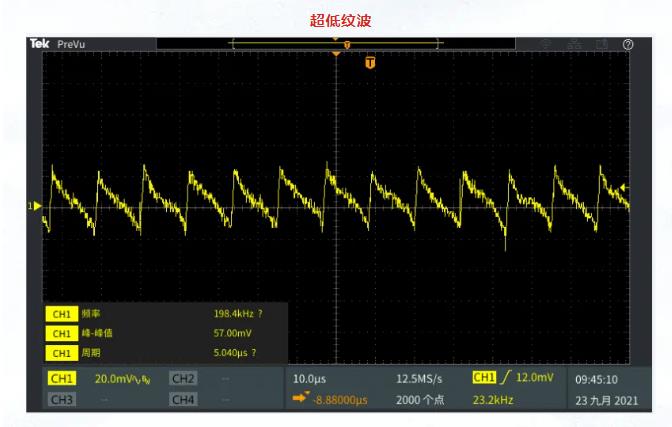

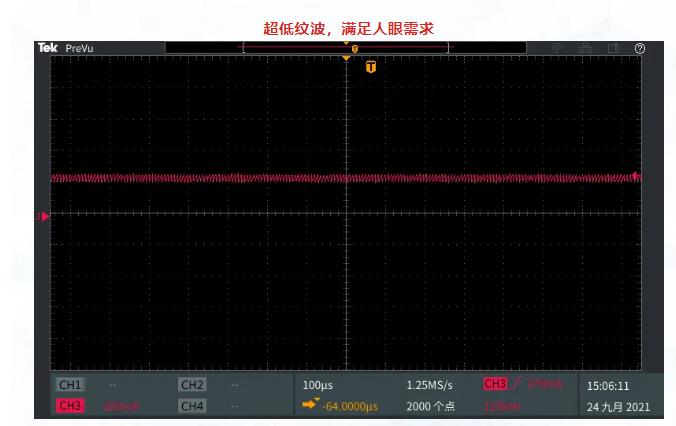

H5112A全程调光,纹波电流保持极低水平。无论是稳态工作状态，还是开机启动，LED灯珠电流都能平稳而无频闪。

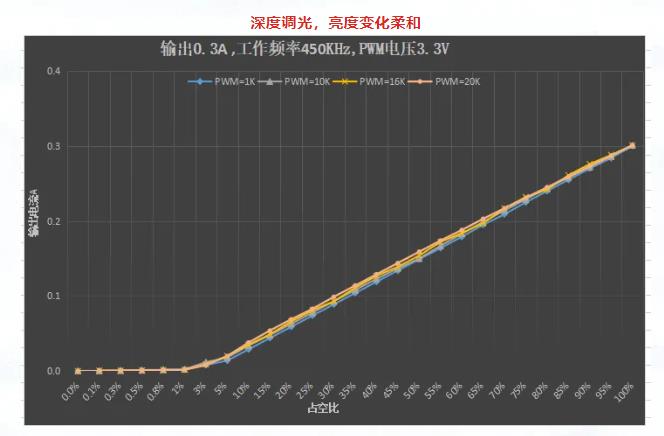

H5112A可接收PWM调光信号进行调光，实现无频闪护眼照明。调光深度低至0.1%，调光过程亮度变化柔滑顺畅，带来舒适的视觉体验。

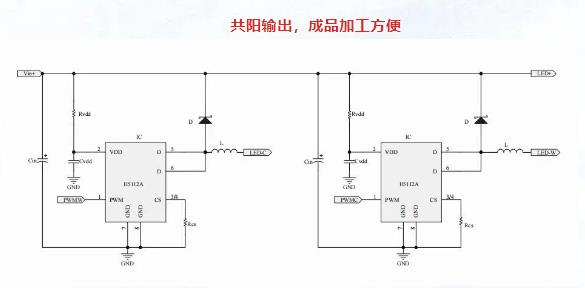

1.支持共阳连接，在成品灯板到驱动，可省掉一根输出连接线。

2.外围元件少，整体成本低

03H6225L特点

高耐压95V

输出电压≥3.3V

最大输出电流1A

小封装优势SOT23-5

待机功耗低

输出线损电压补偿

典型工作频率140KHz

内置软启动，启动无过冲

高工作转换效，最高可达95%

良好的线性调整率和负载调整率

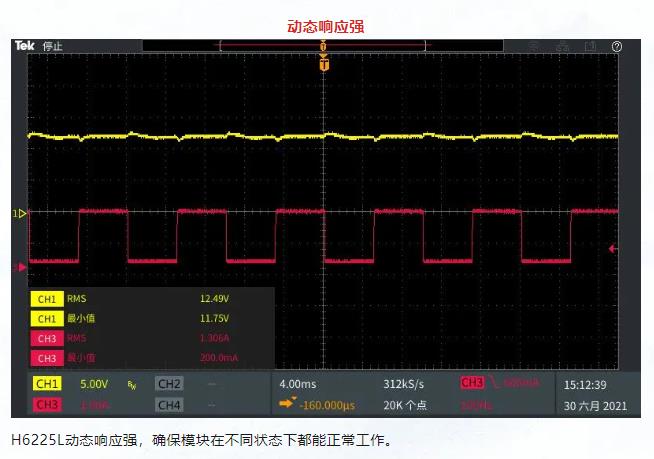

良好的动态响应，输出电压精度高

集成输出过流保护、过热保护及输出短路保护

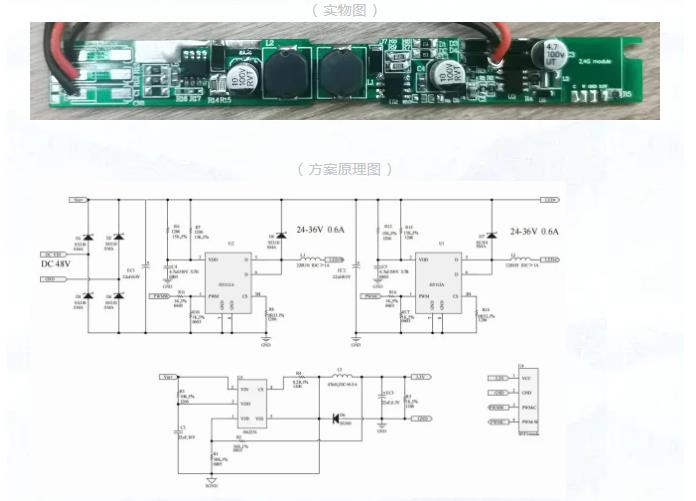

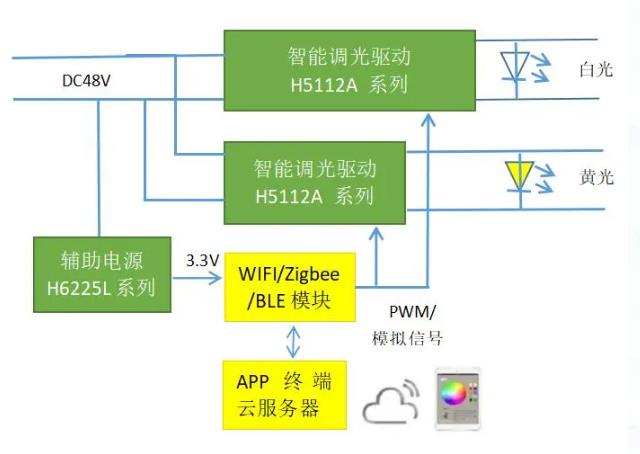

磁吸灯恒流智能调光+模块辅助供电应用方案

【高性价比配套方案】H5112A+H6225L

输入电压：48Vac(Vdc)

输入功率：Pin:25W

输出参数:30-36V@0.36AX2

控制模式：PWM调光
