OPAx863A高精度电压反馈放大器技术解析与应用指南
Texas Instruments OPAx863A电压反馈放大器是低功耗、单位增益稳定、轨到轨输入和输出、电压反馈运算放大器。这些器件在封装中经过调整，可提供高精度性能，最大输入失调电压为95?V，失调漂移为1.2?V/°C，从而在整个温度范围内实现高精度测量。
数据手册：*附件：Texas Instruments OPAx863A电压反馈放大器数据手册.pdf
OPAx863A器件每通道仅消耗 800μA，可提供50MHz的增益带宽积、100V/μs的压摆率和6.3nV/√Hz的电压噪声密度。具有2.7V电源电压的轨至轨输入级在便携式电池供电型应用中非常有用。轨到轨输入级与整个输入共模电压范围内的增益带宽积和噪声完美匹配，从而在宽输入动态范围内实现出色性能。
Texas Instruments OPAx863A器件具有过载功率限制功能，可在输出饱和时限制IQ 的增加，从而避免电池供电的功率敏感型系统出现过度功率耗散。输出级受到短路保护，因此适合用于恶劣环境。
特性
- 增益带宽积：50MHz
- 高精度
- 输入失调电压：95?V（最大值）
- 失调漂移：1.2?V/°C（最大值）
- 低功耗
- 静态电流：800?A/通道（典型值）
- 电源电压：2.7V至12.6V
- 输入电压噪声：6.3nV/√Hz
- 转换率：100V/?s
- 轨到轨输入和输出
- HD2/HD3（–129dBc/–138dB，20kHz时 (2VPP)）
- 工作温度范围：-40°C至+125°C
- 其他特点
- 过载功率限制
- 输出短路保护

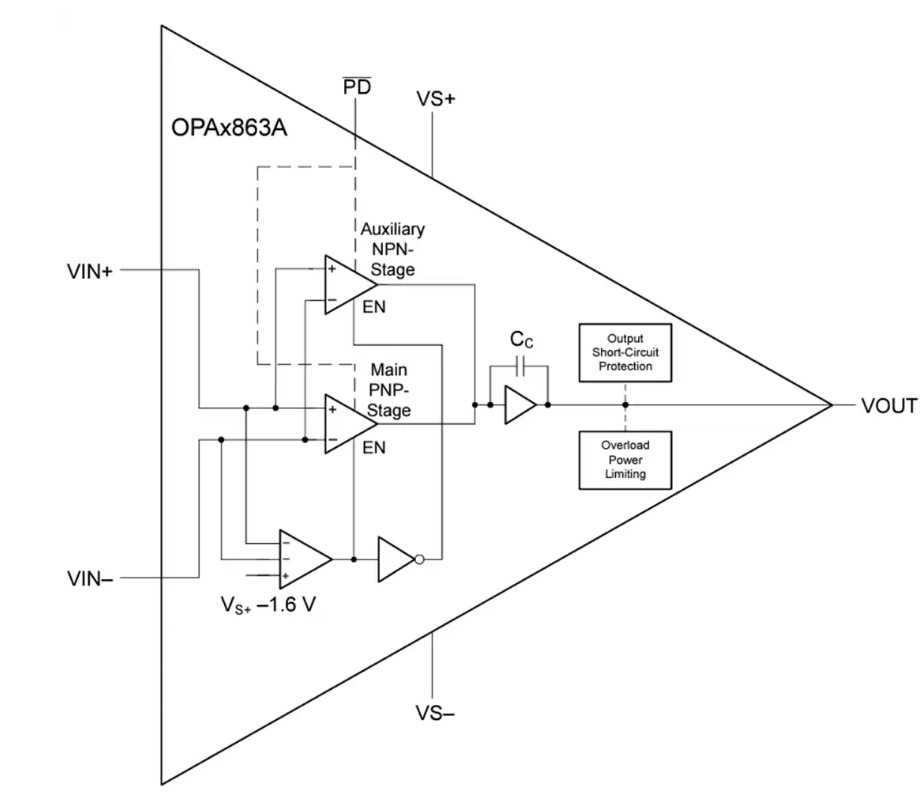

功能框图
OPAx863A高精度电压反馈放大器技术解析与应用指南
一、产品概述
OPA863A和OPA2863A（统称OPAx863A）是德州仪器(TI)推出的高精度、低功耗电压反馈运算放大器系列，具有轨到轨输入/输出(RRIO)特性。该系列器件采用创新的封装内修调技术，提供卓越的直流精度和AC性能。
?核心特性?：
- ?高精度性能?：最大输入偏移电压95μV，偏移漂移仅1.2μV/°C
- ?宽带宽?：增益带宽积50MHz，压摆率100V/μs
- ?低噪声?：电压噪声密度6.3nV/√Hz（1kHz时）
- ?宽电源范围?：2.7V至12.6V单电源或双电源供电
- ?低功耗?：每通道静态电流仅800μA（典型值）
- ?增强保护?：过载功率限制、输出短路保护
- ?工作温度?：-40°C至+125°C工业级范围
二、关键技术创新
1. 精密修调架构
- ?封装内修调技术?：在封装阶段进行精密修调，实现超低输入偏移电压（典型值±10μV）
- ?双输入级设计?：
- 主级(PNP)：VS- -0.2V至VS+ -1.6V共模范围
- 辅助级(NPN)：VS+ -1.6V至VS+ +0.2V共模范围
- ?匹配特性?：两输入级具有匹配的GBW、噪声和偏移特性
2. 过载功率限制技术
传统RRO放大器在输出饱和时静态电流可能增加5-7倍，而OPAx863A通过智能检测电路将静态电流增长限制在1.8倍以内：
| 条件 | OPAx863A | 传统放大器 |
|---|---|---|
| 500mV过驱动 | 1.4mA | 4.05mA |
| 电流增长倍数 | 1.8× | 7.1× |
三、电气特性详解
1. 极限参数
| 参数 | 最小值 | 最大值 | 单位 |
|---|---|---|---|
| 电源电压(VS-至VS+) | - | 13 | V |
| 输入电压 | VS- -0.5 | VS+ +0.5 | V |
| 差分输入电压 | - | ±1 | V |
| 连续输出电流 | - | ±30 | mA |
| 结温 | - | 150 | °C |
2. 典型性能（VS=±5V）
- ?AC特性?：
- 小信号带宽：105MHz（G=1，20mVpp）
- 建立时间：50ns（至0.1%，2V阶跃）
- THD：-129dBc（20kHz，2Vpp）
- ?DC特性?：
- 开环增益：128dB（典型）
- CMRR/PSRR：120dB（典型）
- 输入偏置电流：0.73μA（最大）
四、封装与选型
1. 器件选项
| 型号 | 通道数 | 封装选项 |
|---|---|---|
| OPA863A | 单通道 | SOT-23(5)/SOIC(8) |
| OPA2863A | 双通道 | VSSOP(8)/USON(10) |
2. 热特性
| 封装类型 | θJA(°C/W) | θJC(°C/W) |
|---|---|---|
| SOT-23 | 191 | 122.9 |
| USON-10 | 52.4 | 41.7 |
五、PCB布局指南
- ?电源去耦?：
- 每电源引脚配置0.01μF陶瓷电容（距离<2.5mm）
- 每器件添加2.2μF大容量电容
- ?信号路径?：
- 反馈电阻尽量靠近放大器引脚
- 避免关键信号线下走电源/地平面
- ?热管理?：
- USON封装需焊接散热焊盘
- 多通道应用时分散器件布局
六、行业应用方案
1. 工业传感系统
- 应变片信号调理
- RTD/热电偶放大
- 4-20mA变送器
2. 医疗设备
- 生物电信号采集
- 便携式监护仪
- 精密电流源
3. 汽车电子
