Texas Instruments TPSI3052/TPSI3052-Q1隔离式开关驱动器与外部电源开关结合使用时会完全集成，形成一个完全隔离的固态继电器 (SSR)。凭借15V的标称栅极驱动器电压和1.5/3.0A的峰值灌电流和拉电流，可以选用多种外部电源开关来满足广泛的应用范围。TPSI3052/TPSI3052-Q1根据初级侧接收的电源产生自己的次级偏置电源，因此无需隔离式次级电源偏置。此外，TPSI3052/TPSI3052-Q1还可以选择性地为外部支持电路供电，以满足各种应用需求。TPSI3052-Q1器件符合AEC-Q100汽车应用标准。

数据手册：*附件：Texas Instruments TPSI3052，TPSI3052-Q1隔离式开关驱动器数据手册.pdf

特性

无需隔离式次级电源
驱动外部功率晶体管或SCR
5kV~~RMS~~ 增强型隔离
具有1.5A/3A峰值拉电流和灌电流的15V栅极驱动
适用于外部辅助电路的最高50mW电源
支持交流或直流开关
支持两线或三线模式
支持功能安全：
- 来辅助功能安全系统设计的文档
七个功率传输电平，电阻可选
符合AEC-Q100汽车应用标准：
- 器件温度等级1 TA：–40°C至125°C
安全相关认证
- 计划：符合DIN EN IEC 60747-17 (VDE 0884-17) 标准的7071VPK 增强型隔离
- 计划：符合UL 1577标准长达1分钟的5kV~~RMS~~ 隔离

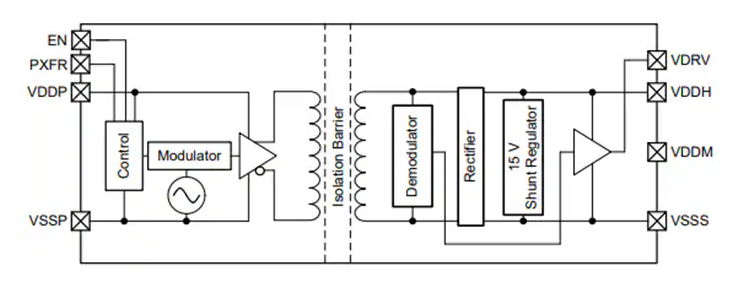

框图

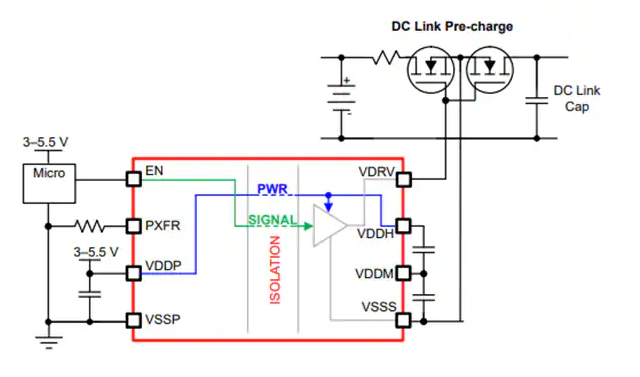

应用示意图

TPSI3052-Q1 汽车级增强型隔离开关驱动器技术解析

一、产品概述

TPSI3052-Q1是德州仪器(TI)推出的一款革命性汽车级隔离式开关驱动器，集成了15V栅极驱动电源，专为需要高可靠性隔离的汽车应用设计。该器件采用8引脚SOIC封装(DWZ)，尺寸仅7.5mm×5.85mm，满足空间受限的严苛应用环境。

?核心优势?：

?集成电源解决方案?：无需隔离次级电源，简化系统设计
?强大驱动能力?：15V栅极驱动电压，1.5A/3.0A峰值源/灌电流
?汽车级认证?：符合AEC-Q100 Grade 1标准(-40°C至+125°C)
?增强型隔离?：通过7071VPK DIN EN IEC 60747-17认证
?灵活配置?：支持7级可编程功率传输调节

二、关键特性详解

1. 创新性架构设计

TPSI3052-Q1采用?集成变压器耦合技术?，通过89MHz高频载波(典型值)实现：

功率传输效率优化
采用扩频技术改善EMI性能
同时传输控制信号和电源

?双工作模式支持?：

?两线模式?：6.5V至48V宽输入范围，仅需EN和VSSP两根控制线
?三线模式?：3V至5.5V独立供电，支持标准使能和单脉冲使能(TPSI3052S-Q1)

2. 隔离性能参数

参数	测试条件	规格	单位
最大重复峰值隔离电压	DIN EN IEC 60747-17	1414	VPK
最大瞬态隔离电压	UL 1577	7070	VPK
最大浪涌隔离电压	油中测试	12000	VPK
工作隔离电压	UL 1577	5000	VRMS
污染等级	-	2	-
气候类别	-	40/125/21	-

3. 栅极驱动特性

?输出电压?：13.9V至16.2V(典型值15V)
?峰值驱动电流?：上升沿1.5A，下降沿3.0A
?传播延迟?：
- 三线模式：tLH_VDRV 4.5μs(max)，tHL_VDRV 3μs(max)
- 两线模式：tLH_VDRV 185μs(typ)，tHL_VDRV 3μs(max)
?输出阻抗?：高电平2.5Ω(max)，低电平1.7Ω(max)
