?TPS92510 高亮度LED驱动芯片技术文档总结

该TPS92510是一款 60V、1.5A 峰值电流模式降压转换器，集成了 高侧MOSFET。它专为驱动高亮度 LED 而设计，具有恒定 当前。严格容差的 200 mV 内部基准电压可降低功耗 电流检测电阻器。专用的脉宽调制输入引脚允许线性控制 光输出。

该TPS92510集成了热折返功能，可降低平均输出 电流，确保感应到的LED温度永远不会超过特定值，从而提高 整个系统的可靠性。集成的频率同步功能允许 减少多串应用中不需要的拍频，并简化 EMI 滤波。 可调节输入电压 UVLO 功能可适应各种深度放电电平 多种电池类型。

该TPS92510包括逐周期过流保护，以及 热关断保护。它采用 10 引脚 MSOP PowerPAD? 封装。
*附件：tps92510.pdf

特性

• 3.5V至60V输入电压范围
• 集成 200mΩ 高侧 MOSFET
• 200 mV 内部基准电压源
• ±3% LED 电流精度
• 100 kHz至2.5 MHz开关频率范围
• 专用PWM调光输入
• LED 热折叠
• 可调节 UVLO
• 过流保护
• 过温保护
• MSOP-10 （DGQ） PowerPAD 封装

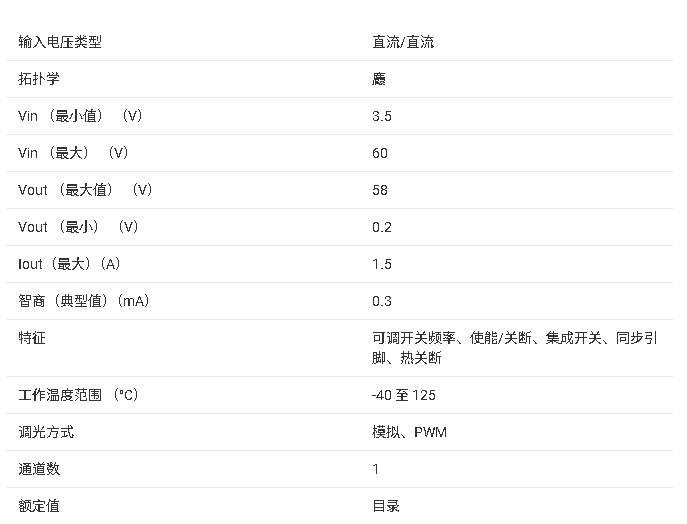

参数

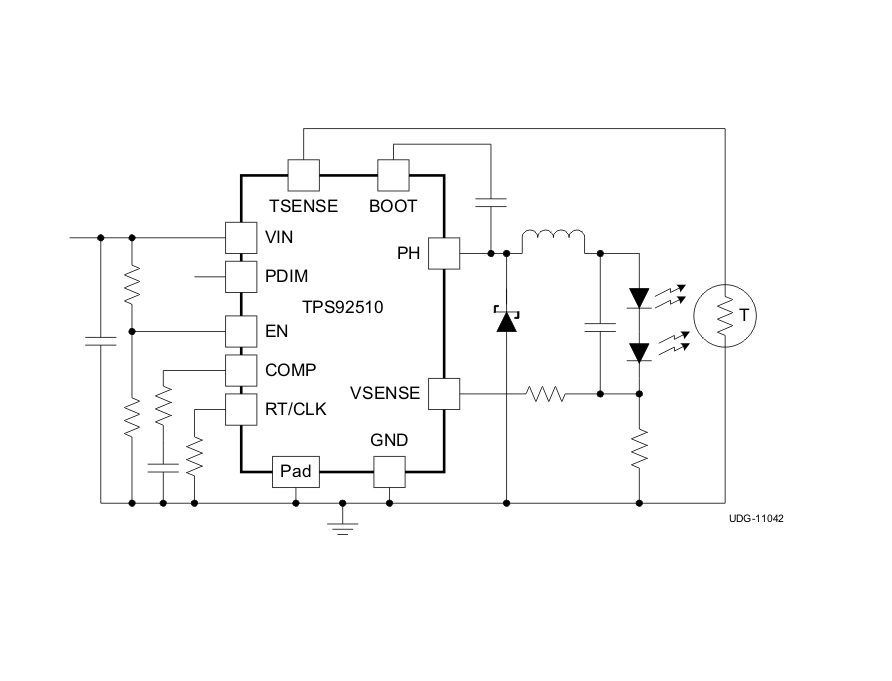

方框图

?1. 产品概述?
TPS92510是德州仪器（TI）推出的1.5A恒流降压转换器，专为驱动高亮度LED设计，具有以下核心特性：

• ?输入电压范围?：3.5V至60V，适应多种电源环境。
• ?集成高边MOSFET?：200mΩ导通电阻，提升效率。
• ?精准电流控制?：±3% LED电流精度，200mV内部电压基准。
• ?保护功能?：过流、过温、LED热折返保护，增强系统可靠性。
• ?封装?：10引脚MSOP PowerPAD?，优化散热性能。

?2. 关键功能?

• ?PWM调光?：通过PDIM引脚实现线性光输出控制，支持120Hz至1kHz调光频率。
• ?热折返保护?：通过TSENSE引脚连接NTC热敏电阻，监测LED温度并自动降低电流，防止过热损坏。
• ?频率同步?：支持100kHz至2.5MHz开关频率，可通过RT/CLK引脚同步外部时钟。
• ?可调UVLO?：通过EN引脚配置输入欠压锁定阈值，适应不同电池类型。

?3. 应用场景?

• 街道照明、应急照明
• 商业/工业照明（如MR16 LED灯泡）
• 通用高亮度LED驱动

?4. 设计要点?

• ?启动特性?：最小脉冲宽度模式（300ns）确保软启动，避免浪涌电流。
• ?最小占空比限制?：输入电压需满足公式 VIN ≤ VOUT / (fSW × tON(min))，防止失控。
• ?补偿设计?：支持Type I（单电容）和Type II（RC网络）补偿，优化环路带宽（推荐10kHz-50kHz）。

?5. 故障保护机制?

• ?LED开路?：输出电容电压钳位（TVS或二极管）。
• ?LED短路?：串联电感限制瞬态电流（ΔI = ΔVF / √(L/C)）。
• ?电流检测电阻故障?：VSENSE引脚需加限流电阻（≤20mA）。
