ZDS3024E测市电：总跳闸？怕烧通道？看这篇安全指南就够了

在电源产品的研发调试中，市电测量是一个基础且关键的环节。但一个看似简单的接线动作，背后可能隐藏着导致跳闸、甚至烧毁仪器的风险。如何让手中的ZDS3024E示波器安全、精准地完成市电测量？本文将解析市电测量的核心要点，揭示常见的操作误区，并提供两种行之有效的安全测量方案。

第一步先搞懂：市电线路里的“三线密码”

安全测量的起点，必须分清火线（L）、零线（N）、地线（E）的区别，它们并非可以随意连接的普通导线。

火线 (Live / L)：也称相线，由发电站或变电站提供，电压为220Vrms，是带电的“能量线”。人体直接接触会引发触电，颜色规范通常为红、黄、绿，绝对危险，操作时务必远离；

零线 (Neutral / N)：为火线提供电流回路，在发电站或变电站端接地。由于是“远端接地”，居民楼用户端的零线可能带有微弱电压，相对火线更安全，颜色规范通常为黑、蓝；

地线 (Earth / E)：是电路的“安全生命线”，在居民楼用户端直接接入大地，电势为零，是绝对安全的零电势参考点。颜色固定为黄绿双色，测量时需优先连接此处。

核心知识点：火线带高压，零线需谨慎，地线最安全。接线前进行确认，是保障安全的第一道防线。

第二步确认设备能力：ZDS3024E与探头的“参数匹配”

ZDS3024E示波器能否测量市电？答案是肯定的，但必须满足参数要求和规范操作。

首先，示波器主机量程足够。我国市电标准是220Vrms（有效值）、50Hz，示波器的输入电压标注通常是“有效值（Vrms）”。市电220Vrms对应的峰值约为311V（220×1.414，√2≈1.414），以ZDS3024E示波器为例，在示波器通道接口处有明确标识，输入300Vrms，完全覆盖市电测量需求。

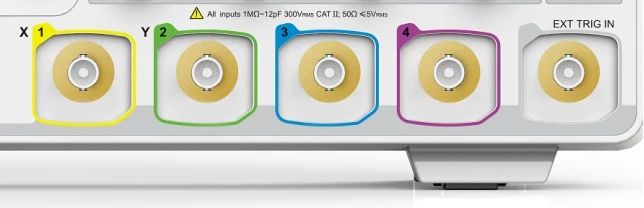

图1 示波器通道接口图

其次，探头的选择和设置是关键。标配的无源探头必须遵循档位规则：

1X档（禁止使用）：如ZP1025SA探头，其150Vrms的耐压低于市电电压220Vrms。在此档位下测量市电，会导致探头损坏。

• 10X档（必须使用）：如ZP1050A探头，具备 CAT II 300Vrms的耐压等级，进行市电测量时，需要将探头拨至10X档。

警惕！规避这三种高风险操作

风险一：探头直接测火线-零线，瞬间短路跳闸

普通示波器（包括ZDS3024E）的外壳、探头地线都与市电地线直接相连。若直接用探头“火线接正、零线接负”，相当于火线/零线→探头正极→示波器→地线→大地，形成短路回路。后果：轻则触发漏电保护跳闸，重则烧毁示波器输入电路，甚至引发触电。

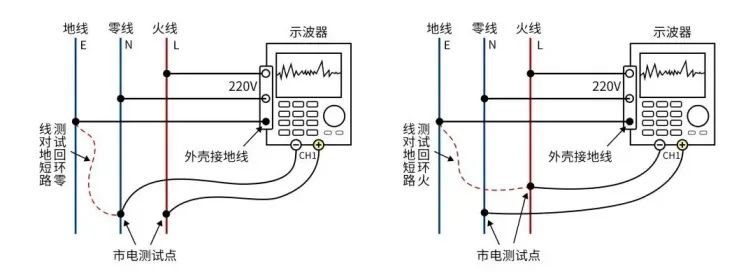

图2 示波器直接测火线/零线

风险二：拔除电源地线进行“浮地”测量，外壳带电致命
为了避免短路而拔掉示波器的接地线，是一种更危险的做法。示波器属于非隔离设备，需要正常接地。当接地线断开时，会使示波器内部Y电容导致设备金属外壳和探头地线夹带上约110V的危险电压。

后果：高电压会直接击穿探头内部分压电阻或电容，并可能将高压传导至示波器，造成通道永久性损坏。

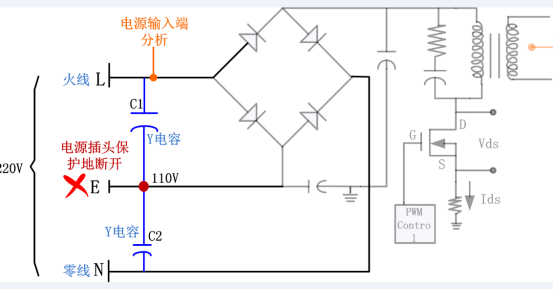

图3 去掉地线外壳带电110V原理图

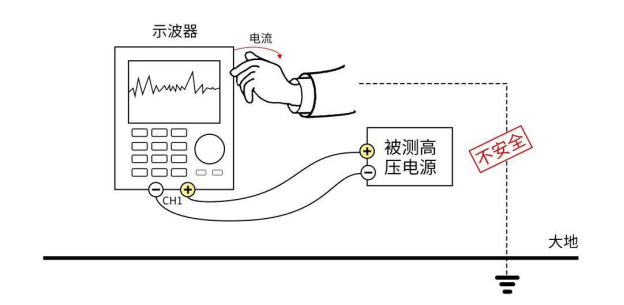

图4 浮地测量法

风险三：忽略探头档位，超量程测量烧设备

使用1X档测量220V市电，属于典型的超量程操作。

后果：高电压会直接击穿探头内部分压电阻或电容，并可能将高压传导至示波器，造成通道永久性损坏。

掌握两种可靠的安全测量方案

遵循正确的方法，用ZDS3024E测量市电可以兼顾精准与安全。

方案一：A-B伪差分测量（标配探头适用）

普通探头可以使用示波器先测火线-地线，再测零线-地线，得出市电电压，也就是常说的A-B法，双通道再搭配ZDS3024E的数学运算功能就能轻松实现市电测量，操作如下：1、把通道1、通道2探头的负端都牢牢接至市电地线；2、通道1探头正端接火线，通道2探头正端接零线；

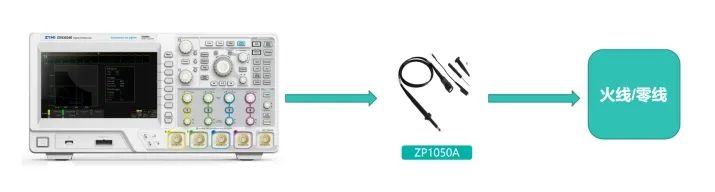

图5 方法1 X10无源探头测试法

3、打开ZDS3024E的数学运算功能中的高级计算进行自定义运算，选择“CH1 - CH2”，屏幕显示的就是市电真实波形，数值精准且安全。

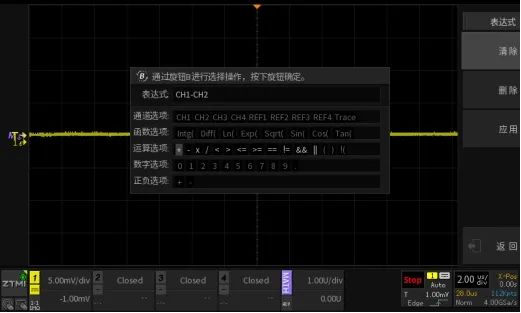

图6 高级计算

方案二：高压差分探头测试法
预算充足的话，搭配高压差分探头是最优解：

原理优势：探头内部通过高阻隔离设计，输入端正负端分别接火线和零线，无需接地，彻底避免短路风险；

操作优势：正反接都安全，测量时ZDS3024E电源线无需去掉三线插头的接地端，波形直接显示，操作简单高效；

使用提示：确保示波器通道的探头比要跟高压差分探头相匹配，避免出现测试结果不准的情况；

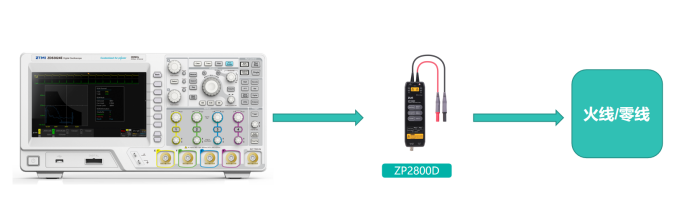

图7 方法2 高压差分探头测试法

结语：安全比精准更重要

用ZDS3024E测量市电前务必“三检查”：

1、确认探头档位：严格置于10X档，且耐压标签清晰标注“CAT II 300Vrms”；

2、确认接线顺序：接线时先接地线，再接信号线；拆线时先断信号，后断地；

3、确认工作环境：保持工作台干燥，身体与接地物体（如金属桌）绝缘。ZDS3024E是调试利器，但高压测量容不得半点马虎。规范操作才能既出数据，又保安全！转发给身边用示波器的朋友，让更多人避开这些致命陷阱！
