LM3406HV-Q1 1.5A 汽车恒流降压稳压器数据手册

LM3406 系列是单片开关稳压器，旨在提供 恒定电流到大功率 LED。汽车、工业和 一般照明应用，它们包含一个高侧 N 沟道 MOSFET 开关 降压（降压）稳压器的电流限制为 2.0A（典型值）。 具有真正的平均电流和外部电流检测的导通时间 电阻器允许转换器输出电压根据需要进行调整，以提供 恒流到串联和串并联的各种LED阵列 编号和类型。通过脉宽调制 （PWM） 实现 LED 调光 专用逻辑引脚或电源输入电压的PWM。产品特点 该装置具有低功耗关断和热关断保护功能。
*附件：lm3406hv-q1.pdf

特性

• LM3406HV-Q1
  • 汽车级设备
  • 符合 AEC-Q100 1 级标准
  • 工作环境温度：–40°C 至 125°C
• 集成 2.0A MOSFET
• V在范围：6V 至 42V （LM3406）
• V在范围：6V 至 75V （LM3406HV）
• V在范围：6V 至 75V （LM3406HV-Q1）
• 真正的平均输出电流控制
• 1.7A最小输出电流限制（温度范围）
• 逐周期电流限制
• 带专用逻辑输入的PWM调光
• 带电源输入电压的PWM调光
• 简单的控制环路补偿
• 低功耗关断
• 支持全陶瓷输出电容和无电容输出
• 热关断保护
• TSSOP-14 封装

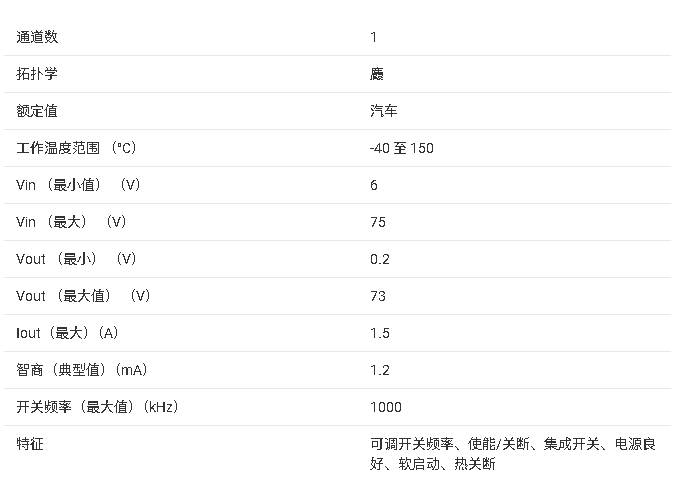

参数

方框图

?1. 产品概述?

• ?型号?：LM3406（6V-42V输入）、LM3406HV（6V-75V输入）、LM3406HV-Q1（汽车级，AEC-Q100 Grade 1认证）。
• ?功能?：1.5A恒流降压稳压器，专为驱动大功率LED设计，集成2.0A MOSFET，支持PWM调光及输入电压调光。
• ?应用?：汽车照明、工业照明、通用照明、LED驱动、恒流源。

?2. 关键特性?

• ?输入电压范围?：
  • LM3406：6V-42V
  • LM3406HV/LM3406HV-Q1：6V-75V
• ?输出控制?：真实平均输出电流控制，精度±5%（典型值）。
• ?调光功能?：
  • 专用逻辑引脚PWM调光（DIM引脚）。
  • 输入电压PWM调光（VINS引脚）。
• ?保护功能?：
  • 逐周期电流限制（1.7A最小值）。
  • 热关断（165°C阈值）。
  • 输出开路过压保护（可选齐纳钳位）。

?3. 设计要点?

• ?开关频率?：由外部电阻RON设置，频率范围10kHz至1MHz以上，受最小导通时间（280ns）和最小关断时间（230ns）限制。
• ?电感选择?：需满足峰值电流（如1.5A + 40%纹波）及低DCR要求，推荐陶瓷电容降低EMI。
• ?输出电容?：可选以减小LED纹波电流，计算公式基于动态阻抗（rD）和电感纹波电流（ΔiL）。
• ?电流检测电阻?：RSNS = 0.2V / IF，影响输出电流精度。

?4. 典型应用电路?

• ?拓扑?：Buck降压结构，包含输入电容（CIN）、电感（L1）、续流二极管（D1）、输出电容（CO，可选）。
• ?保护设计?：
  • 输出开路保护：通过齐纳二极管或输入钳位二极管实现。
  • 瞬态保护：CS引脚串联电阻（1kΩ）限制浪涌电流。

?5. 效率与热管理?

• ?损耗来源?：MOSFET导通损耗、开关损耗、续流二极管损耗、电感DCR损耗。
• ?效率示例?：约80%-89%（取决于输入电压和负载）。
• ?热设计?：建议PCB布局时加强散热（如多过孔连接散热焊盘）。

?6. 封装与引脚?

• ?封装?：TSSOP-14（带裸露焊盘），引脚功能包括SW（开关节点）、VIN（输入）、DIM（调光）、CS（电流检测）等。

?7. 设计注意事项?

• ?布局?：缩短高频回路路径（如SW节点），减少寄生电感。
• ?瞬态保护?：VIN引脚需就近放置TVS管以抑制输入浪涌。
