Texas Instruments UA78LEVM-075评估模块设计用于评估UA78L线性稳压器，该稳压器能够提供高达100mA的输出电流。该模块配置配有一个三端子低压差(LDO)稳压器，适用于通用应用。UA78L稳压器可提供高达100mA输出电流，输入电压(V IN )范围高达20V。

数据手册：*附件：Texas Instruments UA78LEVM-075评估模块数据手册.pdf

特性

• 输出电流：100mA
• 内部热过载保护
• 内部短路电流限制
• 无需外部元件

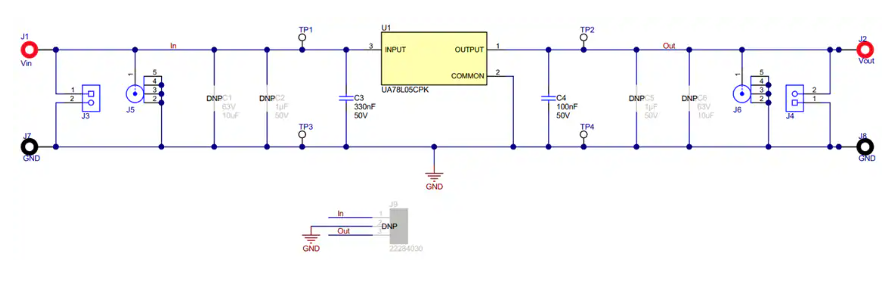

原理图

UA78LEVM-075低压差线性稳压器评估模块技术解析

一、模块核心特性

UA78LEVM-075评估模块是基于UA78L05CPK低压差线性稳压器(LDO)设计的工程验证平台，具有以下显著特点：

?电气特性?：

• ?输入电压范围?：4.75V至20V DC
• ?输出电压?：固定5V（±2%精度）
• ?输出电流?：最高100mA连续输出
• ?压差电压?：典型值1.7V（100mA负载时）
• ?线性调整率?：0.01%/V（典型值）
• ?负载调整率?：0.3%/100mA（典型值）

?物理特性?：

• 采用TO-92兼容的PK封装（SOT-89）
• 评估板尺寸：75mm×50mm
• 工作温度范围：-40°C至+125°C

二、评估板硬件架构

1. 关键电路设计

?电源路径?：

• 输入滤波：63V/10μF电解电容+1μF陶瓷电容
• 输出滤波：100nF陶瓷电容+1μF陶瓷电容
• 旁路电容：330nF陶瓷电容（C3）

?接口配置?：

2. 测试点定义

• TP1：未稳压直流输入
• TP2：稳压5V输出
• TP3：器件地
• TP4：备用测试点

三、快速配置指南

1. 基本连接步骤

1. ?电源连接?：
   • 正极接J3的VIN端子
   • 负极接J7的GND端子
2. ?负载连接?：
   • 正极接J4的VOUT端子
   • 负极接J8的GND端子
3. ?使能配置?：
   • 短接J1使能输入
   • 短接J2使能输出

2. 典型工作配置

• 输入电压：7-12V DC（推荐值）
• 负载电流：≤100mA
• 散热要求：自然对流条件下最大功耗1W

四、性能特征分析

1. 效率特性（VIN=9V）

2. 瞬态响应

• 负载阶跃变化（10mA?100mA）：
  • 输出电压偏差：±50mV
  • 恢复时间：<100μs

五、应用设计建议

1. PCB布局要点

• ?热管理?：在U1底部布置散热过孔阵列
• ?接地策略?：采用星型接地布局
• ?走线宽度?：
  • 输入/输出路径：≥0.3mm
  • 信号走线：≥0.2mm

2. 外围元件选择

• ?输出电容?：建议使用X7R/X5R材质MLCC
• ?输入保护?：建议增加TVS管防止电压瞬变
• ?散热增强?：可添加铜箔散热区域（≥1cm?）

六、典型应用场景

1. 工业控制系统

• PLC模块辅助电源
• 传感器接口供电
• HMI面板电源调节

2. 消费电子

• 小功率MCU供电
• 外设接口电源
• 电池供电设备稳压
