在TCON板中应用高度集成的电源管理芯片（PMIC）-iML1942

TCON板（时序控制器）是液晶显示设备的核心组件，负责将主板输入的LVDS视频信号转换为驱动液晶屏所需的控制信号和数据信号，并精确控制时序以确保图像正确显示。

?TCON板的核心功能：

信号转换?：将主板传输的LVDS信号（含RGB数据、时钟和控制信号）转换为液晶屏可识别的格式（如mini-LVDS或RSDS）。??

时序控制?：生成栅极（行驱动）和源极（列驱动）电路所需的时序信号（如STV、CKV、POL等），确保像素按正确顺序激活。??

电压管理?：通过电源管理芯片（PM IC）提供驱动液晶分子所需的电压（如VGH、VGL、Gamma电压等）。??

电源管理集成电路（IC）是一种芯片，负责电子设备系统中电能的转换、配电、检测和其他电源管理。其主要负责将源电压和电流转换为可由微处理器、传感器等负载使用的电源。

?电源管理芯片（PMIC）的核心工作原理是通过电压转换、动态调节和保护机制，为电子设备提供稳定可靠的电能管理。?

电源管理芯片（PMIC）-iML1942

工采网代理的国产电源管理芯片 - iML1942是一个高度集成的电源管理IC。它具有完整的I2C接口来编程各种参数。iML1942设备包括各种保护功能，如输入欠压锁定（UVLO）和过温关闭（OTP）。输出端包括欠压保护（UVP）和短路保护（SCP）。

PMIC - iML1942有一个WQFN 46针6.5 mm X 4.5 mm，底部暴露的热垫，以提供较佳的散热。该设备的额定工作范围为-40至+85°C温度范围。

需要在COMP引脚上配置一个RC电路来稳定闭环系统。通过调节RCOMP参数设置高频积分器增益以实现快速瞬态响应，同时通过调整CCOMP参数设定积分器零点以维持系统稳定性。补偿值初始应按应用电路建议的参数设置，并根据实际需求进行微调。为优化瞬态响应性能，建议采用20%步长调节RCOMP，50%步长调节CCOMP，同时实时监测瞬态响应波形的变化。

iML1942通过I2C提供一个比特，用于调节主升压调节器的AVDD软启动时间。详细信息请参考“寄存器映射”部分。

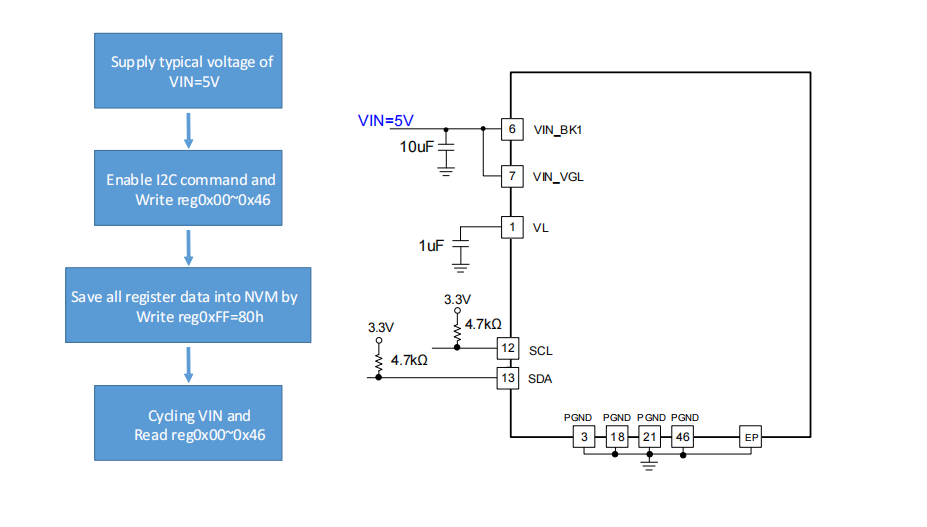

IC程序设计图：

IC程序设计图

电源管理芯片 - iML1942的特性：

8.6V至14.7V的电视输入电源电压范围

4.3V至6V的输入电源电压范围为MNT

全I2C接口控制

AVDD、VBK1、VGH、VGL、1位可选择切换频率（500 kHz/750kHz）

可选的内部或外部MOSFET驱动器增压调节器的AVDD：

- 13.5V至19.8V的输出电压范围

VBK1的同步吸盘调节器：

- 1.8V至3.35V的输出电压范围

用于HAVDD的大电流可编程放大器：

- 7位分辨率

- ±200mA输出短路电流

可选的反向调节器转换器或充电泵调节器的VGL：

- -3V至-18V的输出电压范围

- 温度补偿输出

VSS1的负线性调节器：

- -3V至-16V的输出电压范围

- 采购和连接能力

可选的增压调节器或更换泵调节器的VGH：

- 20V至45V的输出电压

- 温度补偿输出

封装：

-WQFN 6.5x4.5-46

-WQFN 6x6-48L
