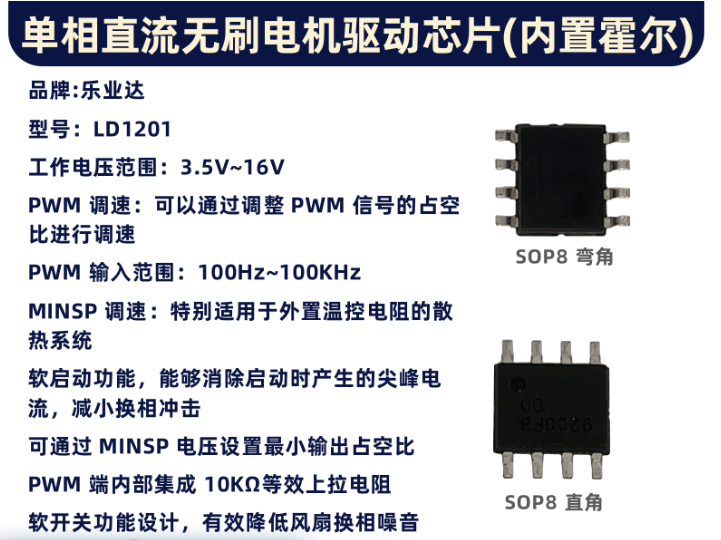

产品概述:
LD1201是一款采用数模混合技术设计的直流马达驱动IC 。
LD1201集成了精准电压源、霍尔传感器、控制器、功率驱动模块。支持宽电压范围至3.5V~16V 。
LD1201内置电源地反接保护,无需外加防反接二极管。在欠压下芯片会自动停止驱动,直到电压恢复到正常值。
LD1201适用于驱动单相直流无刷马达,PWM调速散热风扇等。
简洁的SOP-8封装使用更加方便。
芯片特点:
工作电压范围:3.5V~16V
PWM 调速:可以通过调整 PWM 信号的占空比进行调速
PWM 输入范围:100Hz~100KHz
MINSP 调速:特别适用于外置温控电阻的散热系统
软启动功能,能够消除启动时产生的尖峰电流,减小换相冲击
可通过 MINSP 电压设置最小输出占空比
PWM 端内部集成 10KΩ等效上拉电阻
软开关功能设计,有效降低风扇换相噪音
完备的保护功能:电源地反接保护、堵转保护、欠压保护、过温保护
内置 FG 输出
封装形式:平脚 SOP-8

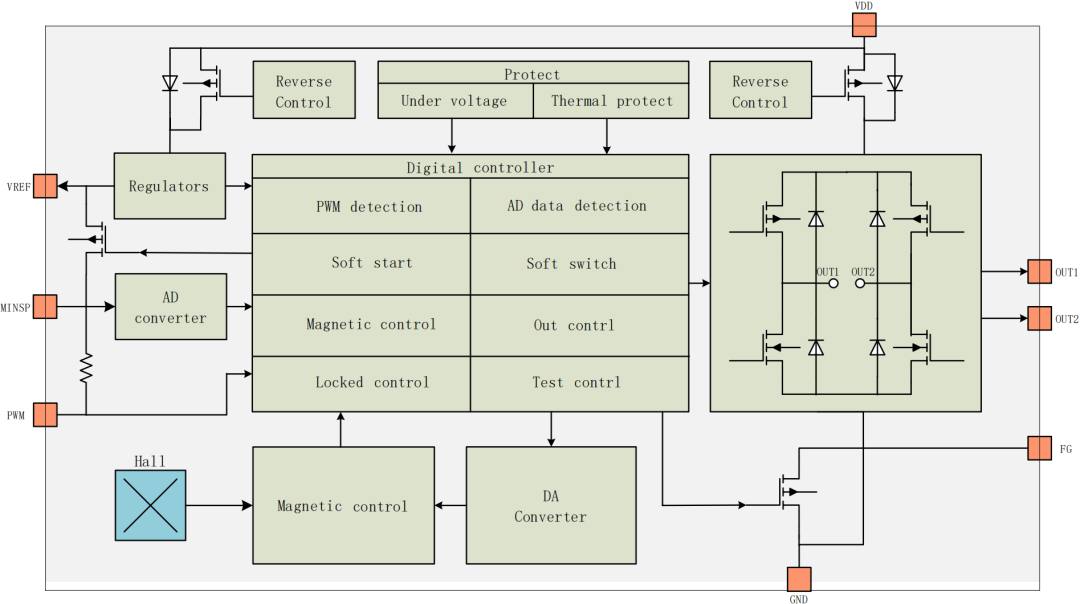

功能框图:

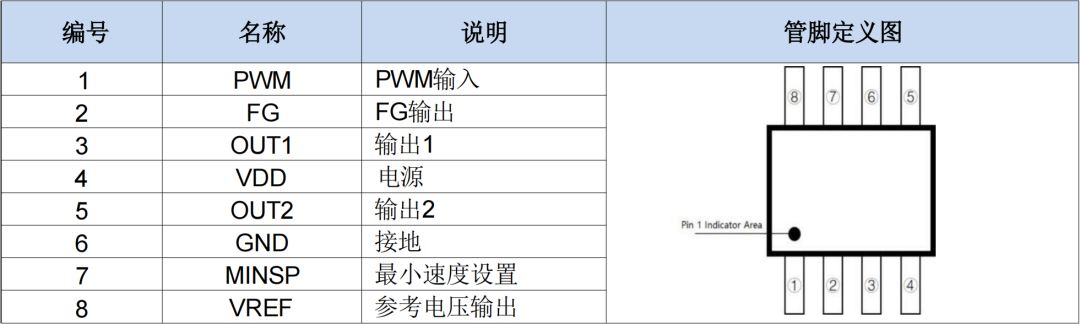

引脚描述及说明:

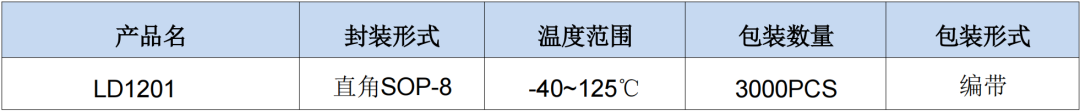

订购信息:
芯片应用:
单相直流无刷马达
单相直流无刷风扇
CPU散热风扇
CPU水冷泵
GPU散热风扇
-
传感器
