?TPS92692/TPS92692-Q1高精度LED控制器总结

TPS92692 和 TPS92692-Q1 是基于高精度峰值电流模式的控制器，旨在支持升压/降压 LED 驱动器拓扑。该器件集成了一个轨到轨电流放大器，用于测量 LED 电流和扩频频率调制技术，以提高 EMI 性能。

这款高性能 LED 控制器可以使用模拟或 PWM 调光技术独立调制 LED 电流。通过改变高阻抗模拟调节 （IADJ） 输入端的电压，可获得范围超过 15：1 的线性模拟调光响应。LED 电流的 PWM 调光是通过直接调制具有所需占空比的 DIM/PWM 输入引脚或使能内部 PWM 发生器电路来实现的。PWM 发生器通过将 DIM/PWM 引脚的直流电压与内部三角波发生器进行比较，将其转换为相应的占空比。可选的 PDRV 栅极驱动器输出可用于驱动外部 P 沟道串联 MOSFET。
*附件：tps92692.pdf

TPS92692 和 TPS92692-Q1 器件支持通过电流监测器 （IMON） 输出进行连续 LED 状态检查。这些器件还包括一个漏极开路故障指示器输出，用于指示 LED 过流、输出过压和输出欠压情况。

特性

• 宽输入电压：4.5 V 至 65 V
• 在 –40°C 至 150°C 结温范围内优于 ± 4% 的 LED 电流精度
• 扩频频率调制可改善 EMI
• 全面的故障保护电路，具有电流监控输出和漏极开路故障标志指示器
• 内部模拟电压至PWM占空比发生器，用于独立调光作
• 兼容直接PWM输入，调光范围超过1000：1
• 模拟 LED 电流调节输入 （IADJ），对比度超过 15：1
• 集成 P 沟道驱动器，可实现串联 FET 调光和 LED 保护
• TPS92692-Q1：汽车Q100 1级认证

参数

方框图

?1. 产品概述?
TPS92692/TPS92692-Q1是德州仪器（TI）推出的高精度峰值电流模式LED控制器，支持升压/降压拓扑，专为汽车和通用照明应用设计。关键特性包括：

• ?宽输入电压?：4.5V至65V，适用于汽车电池环境。
• ?高精度电流控制?：LED电流精度优于±4%（-40°C至150°C）。
• ?EMI优化?：集成扩频调制技术降低电磁干扰。
• ?多重保护功能?：过流、过压、欠压保护及故障标志输出。
• ?调光兼容性?：支持模拟/PWM调光（1000:1调光范围）和内部PWM发生器。

?2. 核心特性?

• ?电流调节?：通过外部电阻（RCS）和IADJ引脚实现LED电流编程（140mV至2.25V范围）。
• ?调光控制?：
  • ?模拟调光?：通过IADJ引脚线性调节（15:1对比度）。
  • ?PWM调光?：直接输入或内部PWM生成（频率可编程）。
• ?集成驱动?：内置N沟道MOSFET驱动和P沟道FET驱动（用于串联调光）。
• ?监控与诊断?：
  • IMON引脚实时输出LED电流状态。
  • FLT引脚提供开路/短路故障指示。

?3. 应用场景?

• ?汽车照明?：外部车灯、驾驶员监控系统（DMS）。
• ?通用照明?：应急照明、出口标志、LED驱动器。
• ?工业设计?：需高精度电流控制或宽输入电压的LED系统。

?4. 关键参数?

• ?开关频率?：80kHz至800kHz（通过RT电阻设置）。
• ?保护阈值?：
  • 过压保护（OVP）：1.228V（可编程分压）。
  • 欠压保护（UVP）：100mV（输出监测）。
• ?热性能?：结温范围-40°C至150°C，热关断阈值175°C。

?5. 设计支持?

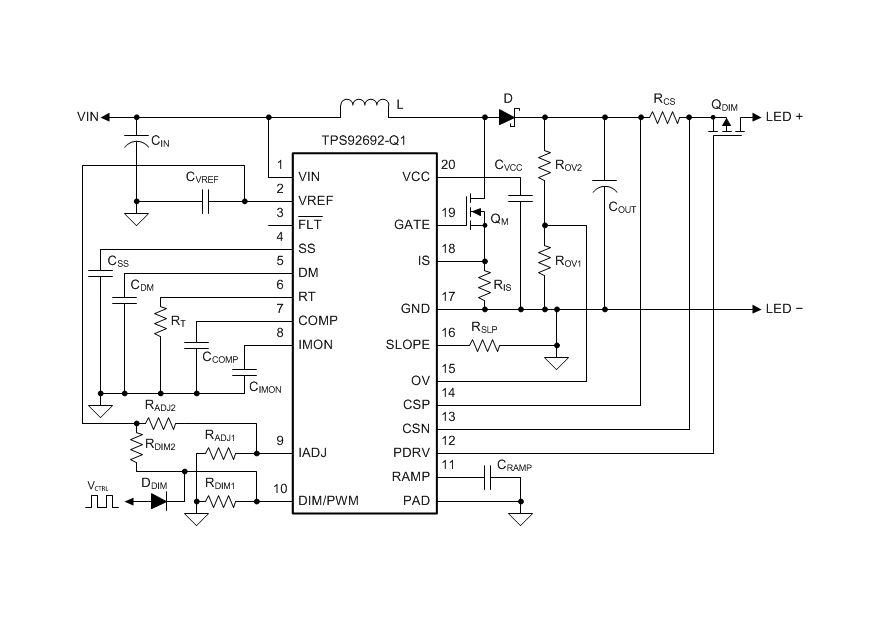

• ?典型拓扑?：提供升压、降压-升压、SEPIC参考电路（含元件选型公式）。
• ?布局建议?：强调减小高频环路面积，优化散热（通过PowerPAD?设计）。
• ?文档资源?：包含数据手册、设计指南、热模型及EMI优化建议。

?6. 封装与型号?

• ?封装?：20引脚HTSSOP（带散热焊盘）。
• ?车规型号?：TPS92692-Q1符合AEC-Q100 Grade 1认证。
