TPS92692-Q1 高精度 LED 控制器，具有扩频调频和内部 PWM 发生器技术手册

TPS92692 和 TPS92692-Q1 是基于高精度峰值电流模式的控制器，旨在支持升压/降压 LED 驱动器拓扑。该器件集成了一个轨到轨电流放大器，用于测量 LED 电流和扩频频率调制技术，以提高 EMI 性能。
*附件：tps92692-q1.pdf

这款高性能 LED 控制器可以使用模拟或 PWM 调光技术独立调制 LED 电流。通过改变高阻抗模拟调节 （IADJ） 输入端的电压，可获得范围超过 15：1 的线性模拟调光响应。LED 电流的 PWM 调光是通过直接调制具有所需占空比的 DIM/PWM 输入引脚或使能内部 PWM 发生器电路来实现的。PWM 发生器通过将 DIM/PWM 引脚的直流电压与内部三角波发生器进行比较，将其转换为相应的占空比。可选的 PDRV 栅极驱动器输出可用于驱动外部 P 沟道串联 MOSFET。

TPS92692 和 TPS92692-Q1 器件支持通过电流监测器 （IMON） 输出进行连续 LED 状态检查。这些器件还包括一个漏极开路故障指示器输出，用于指示 LED 过流、输出过压和输出欠压情况。

特性

• 宽输入电压：4.5 V 至 65 V
• 在 –40°C 至 150°C 结温范围内优于 ± 4% 的 LED 电流精度
• 扩频频率调制可改善 EMI
• 全面的故障保护电路，具有电流监控输出和漏极开路故障标志指示器
• 内部模拟电压至PWM占空比发生器，用于独立调光作
• 兼容直接PWM输入，调光范围超过1000：1
• 模拟 LED 电流调节输入 （IADJ），对比度超过 15：1
• 集成 P 沟道驱动器，可实现串联 FET 调光和 LED 保护
• TPS92692-Q1：汽车Q100 1级认证

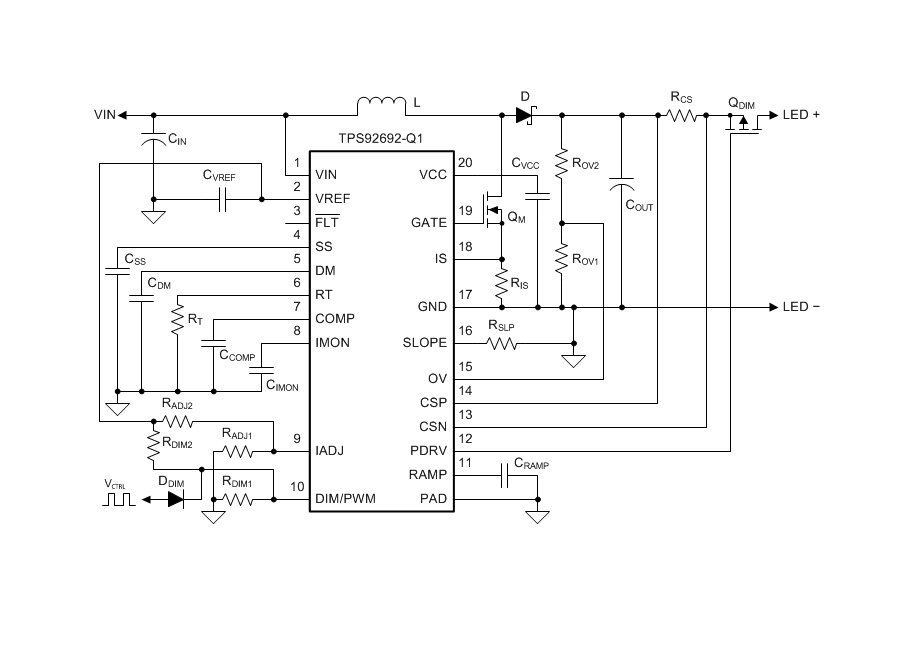

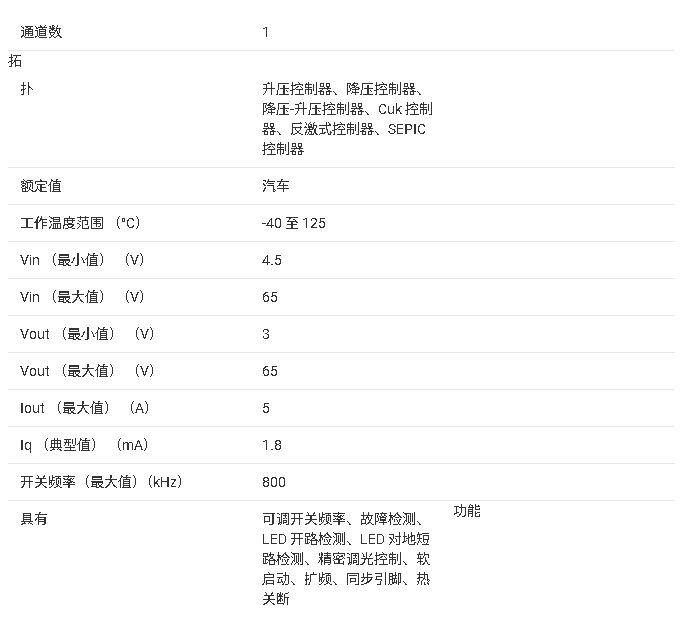

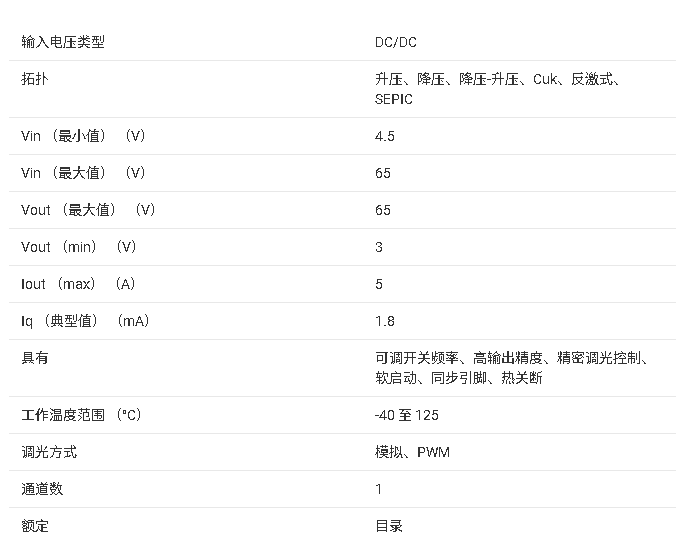

参数

方框图

?1. 产品概述?
TPS92692/TPS92692-Q1是德州仪器（TI）推出的高精度峰值电流模式LED控制器，支持升压、降压-升压等拓扑结构，专为汽车及通用照明应用设计。关键特性包括：

• ?宽输入电压?：4.5V至65V，适应严苛电源环境。
• ?高精度电流控制?：全温度范围内LED电流精度优于±4%。
• ?EMI优化?：集成扩频调制技术降低电磁干扰。
• ?多重保护功能?：过流、过压、欠压保护及故障标志输出。
• ?调光兼容性?：支持模拟/PWM调光，调光范围达1000:1。

?2. 核心功能?

• ?电流调节?：通过外部电阻（RCS）和IADJ引脚电压（140mV–2.25V）设定LED电流，支持动态调整。
• ?调光模式?：
  • ?内部PWM生成器?：通过DIM/PWM引脚电压（1V–3V）控制占空比。
  • ?外部PWM信号?：直接输入PWM信号实现快速调光。
• ?保护机制?：
  • 热关断（175°C）、VCC欠压锁定（UVLO）。
  • 输出过压/欠压检测（通过OV引脚电阻分压配置）。

?3. 典型应用?

• ?汽车照明?：日间行车灯、尾灯（符合AEC-Q100 Grade 1标准）。
• ?工业照明?：应急灯、通用LED驱动。
• ?拓扑支持?：升压（Boost）、降压-升压（Buck-Boost）、SEPIC等。

?4. 设计要点?

• ?电感选择?：需满足连续导通模式（CCM）边界条件，饱和电流需高于峰值电感电流。
• ?输出电容?：陶瓷电容优先，降低LED电流纹波。
• ?补偿网络?：通过COMP引脚配置积分或比例积分补偿，优化闭环响应。
• ?布局建议?：缩短高频电流路径（如开关节点），减小寄生电感。

?5. 封装与型号?

• ?封装?：20引脚HTSSOP（带PowerPAD?），优化散热性能。
• ?型号差异?：TPS92692-Q1为车规级认证版本，工作温度-40°C至150°C。

?附件内容摘要?
当前附件为完整数据手册，涵盖电气特性、引脚功能、典型应用电路及设计公式（如电感/电容计算、补偿网络参数等），并提供布局示例以降低EMI影响。
