智多晶LLCR技术的工作原理和应用场景

Part.1

引言

工程师朋友们注意啦！今天要给大家安利一项FPGA领域的黑科技——西安智多晶微电子推出的LLCR（LVDS Local Clock Receiving）技术，使用本地PLL产生高速时钟，通过相位跟踪，对接收的LVDS信号进行实时跟踪，实现LVDS数据接收。

在PLL资源较少、多摄像头、多通道ADC及车载显示等需要高带宽、低资源的应用场景，LLCR技术通过单PLL动态相位跟踪，接收多路LVDS数据，省去随路时钟，最高节省50%以上时钟资源。

Part.2

LLCR原理

LLCR是通过控制PLL进行动态相位调整实现对高速数据的跟踪，通过对接收数据P端和N端数据是否满足P=!N进行判决，对PLL进行增加或减少延迟操作，使PLL对应输出的时钟跟随接收数据，实现对LVDS数据的接收。

核心原理?：

?动态相位跟踪?：通过PLL的动态相位调整功能，使本地产生的时钟能实时追踪输入LVDS数据的相位变化

?智能边界锁定?：利用LVDS差分信号的P=!N特性，自动寻找N端数据的右边界作为稳定采样点

?资源优化?：单PLL可接收多路非同源数据，相比传统方案节省50%时钟资源

技术亮点?：

?高带宽?：最高可达900 Mbps稳定传输

?多模式兼容?：适配X1/X2/X4/X5及7:1等多种数据传输比率

?强鲁棒性?：支持链路中断后自动重新跟踪恢复

较少资源消耗：FPGA资源约50 LUT

Part.3

LLCR关键技术实现

相位动态调整机制：

PLL动态相位调整，通过PHASE_SEL[1:0]、PHASEDIR、PHASESTEP控制信号实现：

相位选择?：可动态切换PLL的CLKOP/CLKOS/CLKOS2/CLKOS3四路输出时钟

?方向控制?：PHASEDIR=0增加延迟，PHASEDIR=1减少延迟

?步进调节?：每个PHASESTEP脉冲实现VCO相位的1/(8*FVCO)微调

智能数据判决系统：

边界检测?：通过xsIDDRSA模块将串行数据转化为并行数据后，实时检测P/N端信号关系

?动态补偿?：当P=!N时增加延迟，不满足时减少延迟，使时钟稳定在N端右边界

?抗干扰设计?：采用统计计数方式判定信号状态，避免瞬时干扰导致误判

Part.4

典型应用场景

（1）LLCR跟踪一路数据

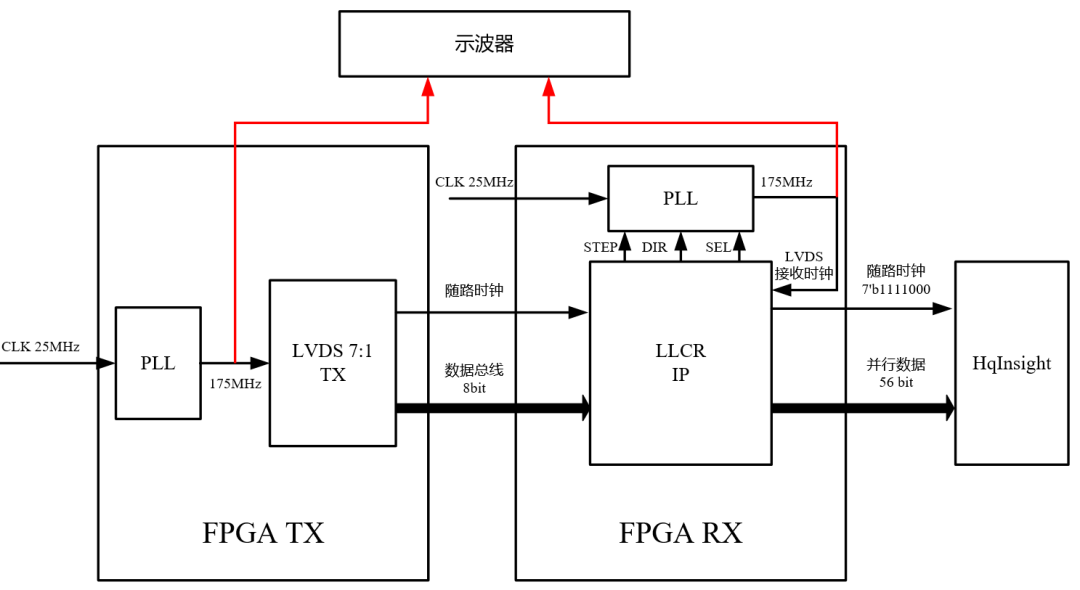

发送板卡发送LVDS 7:1数据，1路随路时钟和8路数据信号。接收端使用本地时钟产生高速时钟，通过LLCR IP跟踪数据，接收数据。

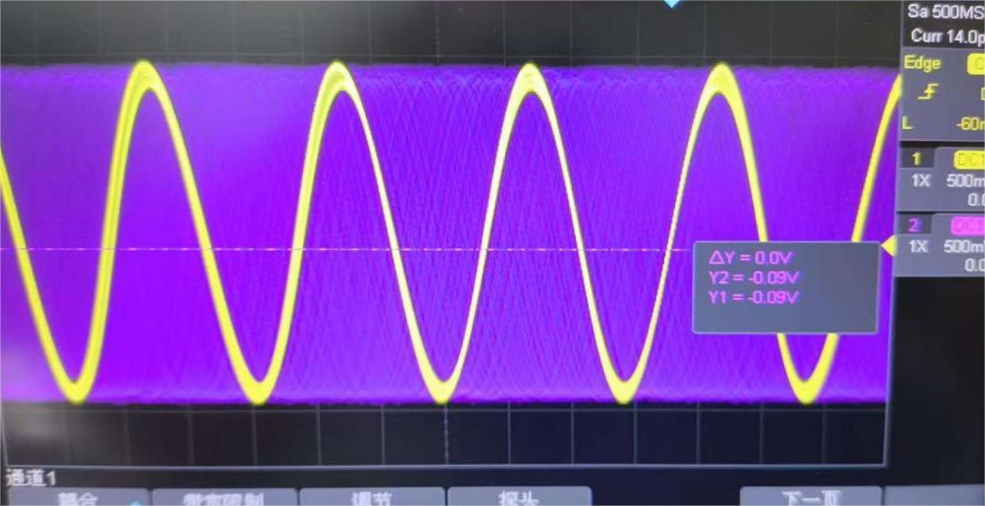

LVDS的随路时钟信号（黄色）和本地PLL产生信号（紫色），由于两个时钟不同源，两个时钟存在频偏和相位抖动等问题，随路信号（黄色）稳定时，本地PLL产生信号（紫色）随机抖动，两个信号无法同步，无法进行LVDS接收。

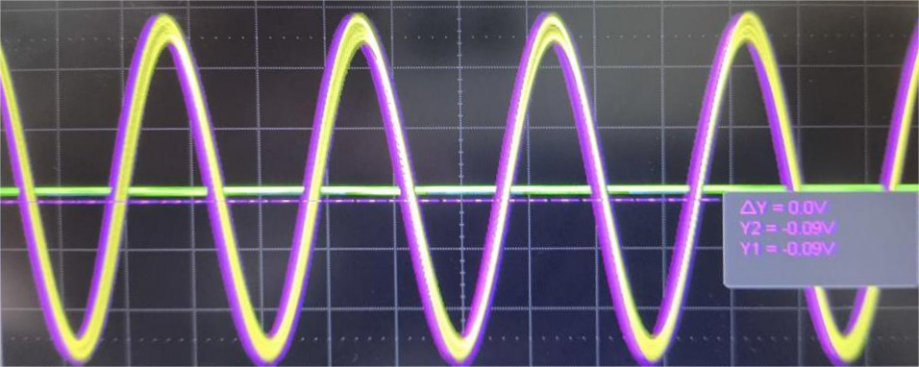

开启LLCR功能后，随路时钟信号（黄色）和LLCR控制PLL产生的本地信号（紫色）保持同步，解决两个时钟存在频偏和相位抖动等问题，可以完成LVDS接收。

（2）LLCR功能扩展

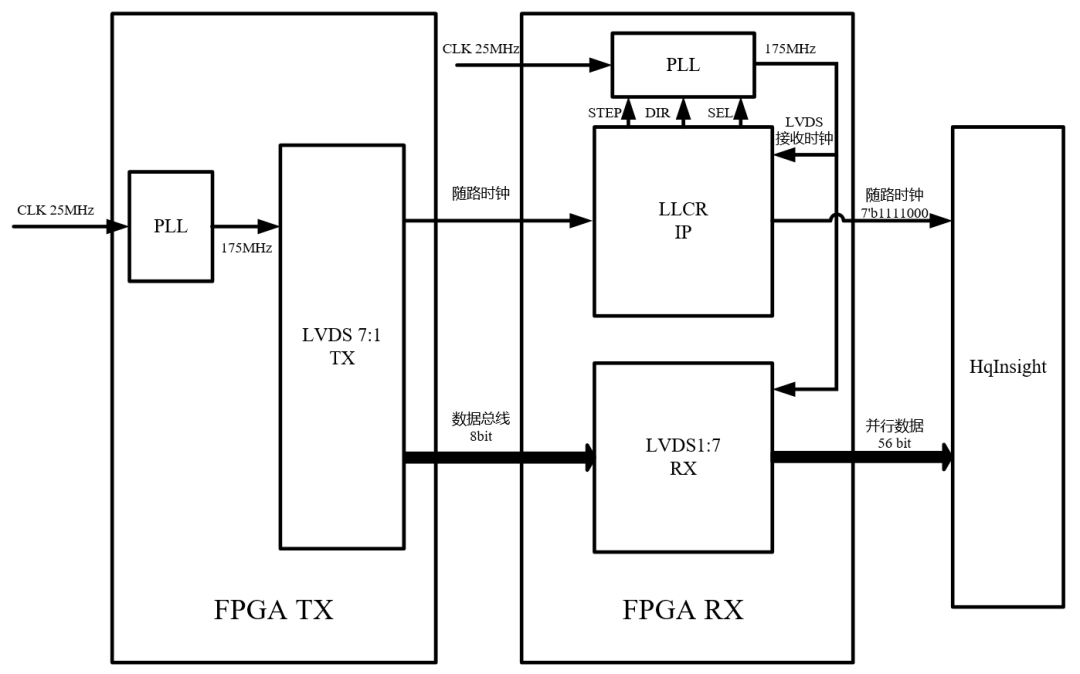

LLCR同时可以作为时钟控制模块配合LVDS接收模块一起使用，对接收的LVDS数据进行延迟调整。LLCR仅对随路时钟进行接收，根据随路时钟对本地产生的PLL输出高速时钟进行调整，将本地产生高速时钟连接LVDS 1：7模块，通过LVDS 1：7模块将串行高速数据转化为并行数据。在保留LLCR本地时钟跟随的功能下，可以对LVDS接收模块数据单独延迟，极大丰富了LLCR的功能。

（3）LLCR跟踪两路数据

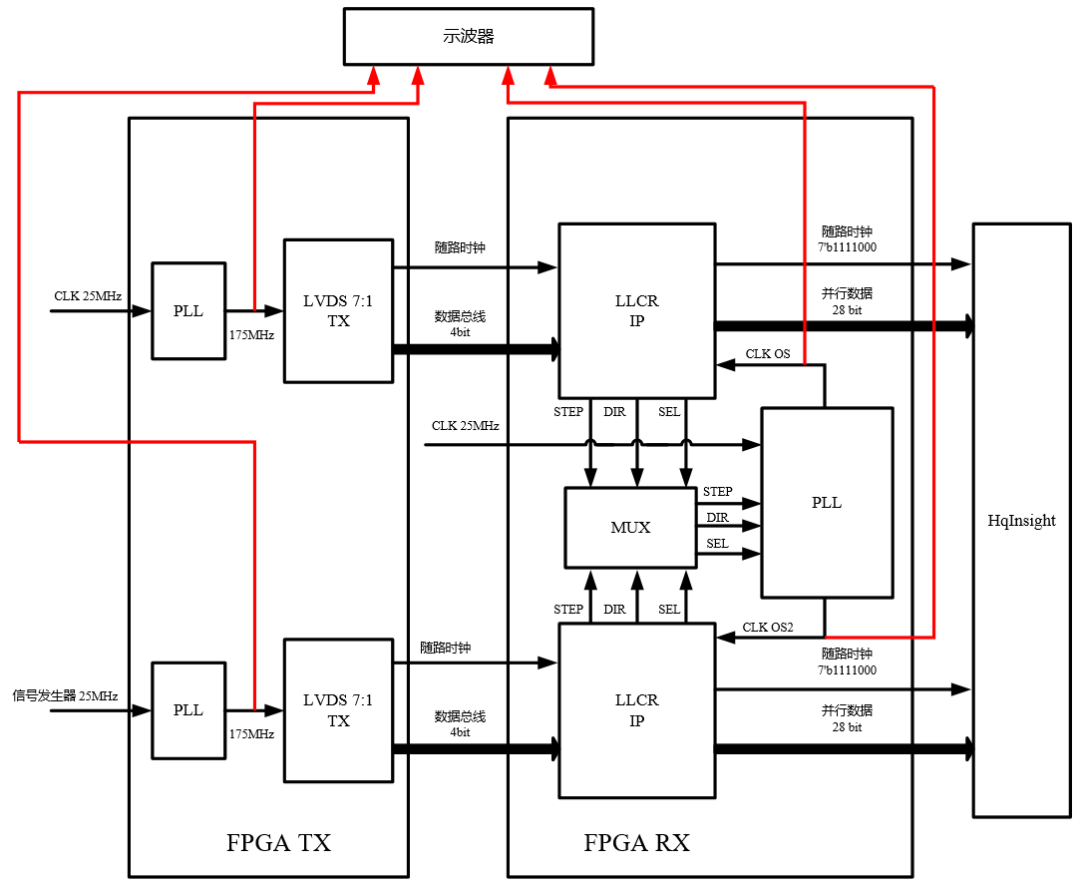

发送板卡发送LVDS 7:1数据，1路低速时钟和4路数据信号，和不同源的1路低速时钟和4路数据信号，共两组LVDS。

接收端均使用本地时钟上PLL产生CLKOS和CLKOS2两路高速时钟，使用两个LLCR分别跟踪两组数据，通过MUX模块将两组PLL控制信号组合。作用于PLL对输出的两路高速时钟相位进行调整，仅使用一个PLL接收两组不同源的LVDS数据，PLL资源减少50%。

Part.5

结论

LLCR技术在FPGA的LVDS接收中减少PLL资源提供支持，本文基于西安智多晶微电子有限公司提供的《UG00079_LLCR_IP用户指南》文档编写，可在智多晶微电子有限公司官网进行查阅。希望本文能对您在FPGA设计和开发中有所帮助。对LLCR在FPGA中的使用有疑问，欢迎咨询西安智多晶微电子有限公司的技术支持团队！
