国产CANFD芯片技术特性与应用前景综述：以ASM1042系列为例

摘要

本文综述了国科安芯推出的国产CANFD芯片ASM1042系列的技术特性与应用前景。ASM1042系列作为一款高性能的CANFD收发器，支持5Mbps的高速通信和高达±70V的总线耐压，广泛应用于汽车电子、工业控制和航空航天等领域。文中详细分析了其高速率设计、高耐压设计、低功耗特性以及多领域的应用场景，并探讨了其在不同领域中的技术优势和潜在应用价值。

1.引言

随着工业化、智能化的加速发展，工业自动化、汽车电子及航空航天等领域对数据通信的要求越来越严格，传统的CAN总线系统逐渐难以满足日益增长的高带宽和高实时性需求。CANFD（CAN Flexible Data-rate ）技术应运而生，它通过引入可变数据速率和扩展数据帧长度，显著提升了通信效率和灵活性，成为满足现代工业和汽车系统复杂通信需求的关键技术。

2.CANFD技术概述

2.1CANFD协议的演进

传统CAN协议具有简单、可靠、易于实现的特点，但其最高通信速率仅为1Mbps，并且帧数据长度有限，这在现代复杂系统中往往难以满足需求。CANFD协议通过引入灵活的数据速率和扩展帧格式，显著提升了数据传输效率，使其能够适应更高速、更复杂的应用场景。

2.2CANFD的技术优势

灵活的数据速率 ：CANFD协议支持高达8Mbps的数据传输速率，能够根据网络负载和应用需求动态调整。

扩展的数据帧长度 ：CANFD协议对帧结构进行了优化，增加了每帧的数据长度，从而减少了协议开销，提高了数据传输的效率。

兼容性 ：CANFD协议向下兼容传统CAN协议，能够与现有的CAN网络无缝集成。

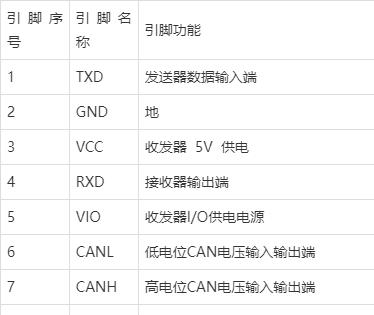

3.ASM1042系列CANFD芯片的技术特性

3.1高速率设计实现高效通信

3.1.1高速通信能力

ASM1042系列CANFD收发器支持高达5Mbps的通信速率，显著提升了数据传输效率。这一高速率设计使其能够满足车载网络和工业自动化等高带宽场景的需求。在当今的汽车电子系统中，随着智能驾驶辅助系统（ADAS）和自动驾驶技术的不断发展，车辆内部的传感器和控制单元之间的数据交互日益频繁。ASM1042的高速通信能力能够确保这些数据的快速传输和实时处理，从而提高车辆的安全性和舒适性。

3.1.2低延时电路设计

ASM1042采用了优化的信号处理架构和低延时电路设计，其典型环路延时仅为110ns，显性转隐性延时低至75ns（典型值）。低延时设计对于确保数据的快速响应和高效处理至关重要，尤其是在高负载的CANFD网络中。这种低延时特性使得ASM1042能够在短时间内完成数据帧的转换和传输，有效减少了数据传输的延迟，从而提高了系统的实时性。

3.1.3显性超时保护功能

ASM1042内置了显性超时保护功能（TXD DTO），这是一种重要的容错机制，有效避免了因发送器故障导致的网络阻塞。当引脚TXD上的低电平持续时间超过预设的显性超时时间时（1.2至3.8ms），发送器将自动被禁止，CAN总线进入隐性状态。这一机制确保了即使在发送器出现故障的情况下，网络仍能正常运行，避免了因单一节点的故障而导致整个网络瘫痪。

3.2高耐压设计强化环境适应性

3.2.1总线耐压能力

ASM1042系列的总线耐压能力高达±70V，能够有效应对工业和车载环境中的电压波动。在汽车电子系统中，由于车辆电气系统的复杂性和多样性，电压波动是常见的现象。例如，在发动机启动或负载突变时，电源电压可能会出现瞬态变化。ASM1042的高耐压设计能够确保在这种情况下仍能正常工作，避免因电压波动导致的通信故障。

3.2.2共模输入电压范围

ASM1042具有±30V的共模输入电压范围，这使其能够在复杂的电磁环境中保持稳定运行。在工业自动化和汽车电子领域，电磁干扰是一个常见的问题，尤其是在高功率设备和高频信号存在的环境中。ASM1042的宽共模输入电压范围能够有效抵抗电磁干扰，确保数据的准确传输。

3.2.3静电放电保护

ASM1042的总线引脚通过了±15kV IEC 61000-4-2接触放电测试，组件充电模型（CDM）防护能力达到±1500V。静电放电（ESD）是一种常见的电磁现象，它可能导致电子器件的损坏，特别是在生产、运输和使用过程中。ASM1042的强大静电防护能力能够有效降低ESD对芯片的损坏风险，提高芯片的使用寿命和可靠性。

3.2.4电源保护功能

ASM1042的VCC和VIO引脚配备了欠压保护功能，其阈值分别为4.2V和1.3V，并结合了热关断（TSD）机制，确保器件在极端工况下的安全运行。电源电压异常是一个常见的问题，尤其是在复杂的电气系统中。欠压保护功能能够确保当电源电压低于安全阈值时，芯片自动进入保护模式，避免因电压不足导致的器件损坏。

3.3低功耗特性与节能优化

3.3.1低功耗待机模式

ASM1042系列CANFD收发器具备低功耗待机模式，其典型功耗仅为0.5μA，这在需要长期运行的设备中具有显著的节能优势。低功耗设计对于延长电池供电设备的续航时间至关重要，尤其是在工业物联网（IIoT）和无线传感器网络（WSN）等应用中。

3.3.2动态功耗管理

除了低功耗待机模式，ASM1042还通过动态功耗管理机制进一步优化了能耗。在正常工作模式下，芯片能够根据实际通信需求动态调整功耗，确保在高负载条件下仍能保持高效运行，同时在低负载条件下降低能耗。

3.3.3能源效率优化

ASM1042的低功耗设计还通过优化芯片的能源效率进一步提升了其在节能方面的表现。例如，其低功耗待机模式和动态功耗管理机制能够显著减少芯片在非活动状态下的能量消耗，提高整体能源利用效率。

4.ASM1042系列的应用领域

4.1汽车电子

4.1.1车身控制

在汽车电子领域，车身控制系统是实现车辆基本功能和舒适性控制的重要组成部分。ASM1042系列CANFD收发器在车身控制系统中的应用，能够实现对车门、车窗、座椅等部件的高效控制与状态监测。例如，车门控制模块可以通过CANFD总线接收来自车身控制单元（BCM）的命令，实现车门的开启和关闭。ASM1042的5Mbps通信速率确保了这些控制命令能够快速传输至车门控制模块，减少了控制延迟。同时，其高耐压设计能够有效抵御汽车电气系统中的电压波动，确保车门控制模块在各种工况下的稳定运行。

4.1.2动力系统

动力系统是汽车的核心组成部分，其性能直接影响车辆的驾驶性能和燃油经济性。ASM1042在动力系统中的应用主要体现在发动机控制单元（ECU）、变速箱控制单元（TCU）等核心部件之间的高速数据交换。在发动机管理中，ECU需要实时监测和控制发动机的运行参数，如转速、进气量、燃油喷射量等。ASM1042的高速通信能力确保了这些参数能够快速传输至ECU，从而实现更精确的发动机控制。在变速箱控制方面，TCU通过CANFD总线接收来自ECU和其他传感器的数据，控制变速箱的换挡时机和档位选择。ASM1042的低延时设计确保了换挡控制信号的及时传递，提高了换挡的平顺性和驾驶舒适性。

4.1.3高级驾驶辅助系统（ADAS）

高级驾驶辅助系统（ADAS）是现代汽车中的重要技术，旨在提高行车安全性和驾驶舒适性。ASM1042在ADAS系统中的应用主要体现在传感器数据的高速传输和实时处理。例如，自适应巡航控制（ACC）系统需要实时监测车辆与前车的距离和相对速度，并根据这些数据调整车辆的行驶速度。ASM1042的5Mbps通信速率能够确保雷达传感器采集的距离和速度数据快速传输至ACC控制单元，从而实现及时的速度调整。此外，车道保持辅助（LKA）系统依赖于摄像头采集的道路标线信息来保持车辆在车道内行驶。ASM1042的低延时特性能够确保摄像头数据的快速传输和处理，使LKA系统能够及时发出转向修正指令，提高行车安全性。

4.2工业控制

4.2.1工业自动化

在工业自动化领域，生产效率和产品质量是企业的核心竞争力。ASM1042系列CANFD收发器在工业自动化生产线中的应用，能够显著提高设备之间的通信效率和控制精度。例如，在汽车制造生产线中，机器人焊接、涂装和装配等工序需要高度精确的控制和实时的数据交换。ASM1042的5Mbps通信速率能够支持大量控制信号和传感器数据的快速传输，确保机器人能够按照预设的程序准确执行焊接、涂装和装配任务。同时，其高耐压设计和静电防护能力能够有效抵御工业环境中的电压波动和电磁干扰，确保机器人控制系统的稳定运行。

4.2.2机器人控制

机器人技术在工业生产和物流搬运等领域发挥着越来越重要的作用。ASM1042在机器人控制系统中的应用，主要体现在关节控制器、传感器和主控制器之间的高速数据传输。在多关节工业机器人中，每个关节的运动控制都需要精确的指令和实时的反馈。ASM1042能够支持高达5Mbps的通信速率，确保关节控制器能够快速接收来自主控制器的运动指令，并实时反馈关节的位置和状态信息。这种高效的通信机制使得机器人能够实现复杂的运动轨迹和精确的动作控制，提高生产效率和产品质量。

4.3商业航天

4.3.1卫星控制系统

在商业航天领域，卫星控制系统是确保卫星在轨稳定运行和完成任务的关键。ASM1042的企业宇航级型号凭借其卓越的抗单粒子效应（SEU≥75MeV·cm?/mg）能力，适用于卫星控制系统中的数据通信。卫星在太空环境中面临着高辐射、极端温度变化和微流星体撞击等严苛条件，这对电子器件的可靠性和稳定性提出了极高的要求。ASM1042的高耐压设计和抗辐射能力使其能够在太空环境中长期稳定运行，确保卫星控制系统和星载设备之间的可靠通信。

4.3.2星载设备通信

星载设备之间的通信对于卫星任务的成功至关重要。ASM1042在星载设备通信中的应用，主要体现在姿态控制、轨道调整和数据采集等方面。例如，在卫星姿态控制系统中，ASM1042可以用于连接陀螺仪、加速度计等传感器与姿态控制计算机，实现姿态数据的实时传输和处理。其低延时特性能够确保控制信号的及时传递，提高姿态控制的精度和响应速度。在轨道调整过程中，ASM1042可以用于连接发动机控制单元和轨道控制计算机，实现推力数据的快速传输和精确控制，确保卫星能够准确地调整轨道位置。

5.未来发展趋势与展望

5.1技术发展趋势

随着智能化、电动化和物联网技术的不断发展，CANFD协议将继续演进以满足更高的性能需求。未来，CANFD技术可能在以下几个方面取得突破：

更高的通信速率 ：随着硅工艺的不断进步，CANFD芯片的通信速率有望进一步提高，以支持更高速的数据传输和更复杂的系统需求。

增强的抗干扰能力 ：为适应更复杂的电磁环境，CANFD芯片将采用更先进的信号处理技术和抗干扰设计，进一步提高通信的可靠性和稳定性。

集成化与多功能化 ：未来CANFD芯片可能集成了更多功能，如安全加密模块、诊断接口和智能网关功能，以满足智能化系统的需求。

5.2应用扩展前景

在应用方面，CANFD技术将不断拓展到新的领域：

智能交通系统 ：随着自动驾驶和车联网技术的发展，CANFD将在车辆与车辆（V2V）、车辆与基础设施（V2I）以及车辆与行人（V2P）的通信中发挥重要作用，实现更高效、更安全的交通管理。

工业物联网（IIoT） ：在工业物联网中，CANFD将支持大规模传感器网络和智能设备之间的高速、可靠通信，推动工业生产的智能化和自动化水平。

医疗设备与机器人 ：在医疗设备和手术机器人领域，CANFD技术的高速率和高可靠性特性将为设备的精确控制和实时监测提供支持，提高医疗设备的安全性和有效性。

5.3国产CANFD芯片的机遇

对于国产CANFD芯片来说，未来的发展充满机遇：

政策支持与市场需求 ：国家对自主创新和国产化的政策支持力度不断加大，为国产CANFD芯片的研发和推广提供了良好的政策环境。同时，国内汽车、工业和航天等领域对高性能CANFD芯片的需求持续增长，为国产芯片提供了广阔的市场空间。

技术创新与产业升级 ：随着国内半导体技术的不断进步，国产CANFD芯片在性能、可靠性和成本方面将逐步具备更强的竞争力。通过持续的技术创新和产业升级，国产芯片有望在国际市场上占据一席之地。

国际合作与市场拓展 ：在实现国产化替代的同时，国内芯片企业也可以通过国际合作与技术交流，拓展国际市场，提升品牌的国际影响力。

6.结论

综上所述，ASM1042系列CANFD收发器凭借其高速率、高耐压、低功耗以及多领域的适应性，展现出卓越的技术特性和广泛的应用前景。随着技术的不断进步和市场需求的持续增长，国产CANFD芯片有望在未来发挥更加重要的作用。通过持续的技术创新、政策支持和市场拓展，国产CANFD芯片将在智能化、电动化和物联网时代的浪潮中迎来更大的发展机遇，为我国工业和科技领域的现代化建设提供有力支撑。
