Texas Instruments THVD24X2VEVM收发器评估模块（EVM）可快速评估TI的THVD24X2V系列器件。THVD24X2V系列采用14-SOIC（D）封装，是一款全双工RS-485收发器，具有可选数据速率。Texas Instruments THVD24X2VEVM开箱即用，其中包含一个安装在板上U1位置的D封装THVD2452VDR收发器。

数据手册：*附件：Texas Instruments THVD24X2VEVM收发器评估模块 (EVM)数据手册.pdf

特性

开箱即用，预装THVD2452VDR
~~VCC~~ 到GND和GND到EARTH连接之间分别安装了两个10?F和两个47?F的去耦电容器
电阻器焊盘可用于在GND和接地连接之间创建电阻连接
具有多个共模电压的测试器件的共模电压连接点

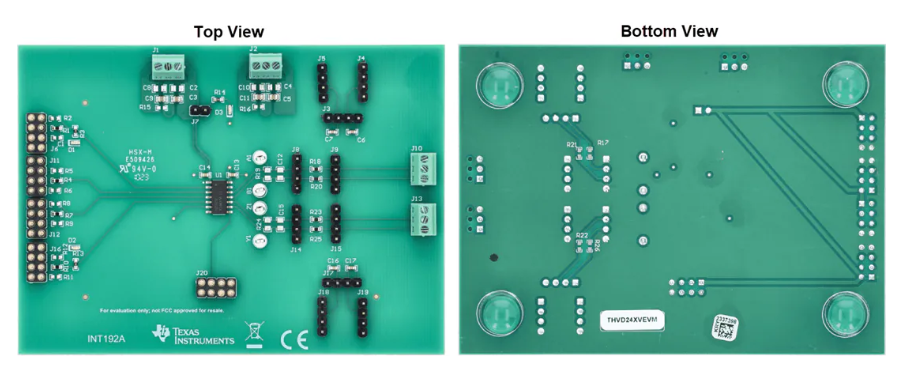

板布局

THVD24X2VEVM全双工RS-485收发器评估模块技术解析

一、产品概述

THVD24X2VEVM是德州仪器(TI)推出的全双工RS-485收发器评估模块，专为快速评估THVD24X2V系列器件而设计。该评估板具有以下核心特性：

?即用型设计?：预装THVD2452VDR收发器（SOIC封装）
?灵活供电配置?：支持单电源（3.3V-5V）和双电源（1.65V-5V逻辑供电）工作模式
?完备保护机制?：集成±70V故障保护和IEC ESD保护
?多测试接口?：提供差分总线、控制信号和电源的专用测试点

二、硬件架构详解

1. 核心功能模块

?收发器部分?：采用THVD2452VDR全双工RS-485收发器
?电源管理?：
- 2个47μF和2个10μF去耦电容（VCC-GND和GND-EARTH）
- 可配置VIO与VCC连接（通过J7跳线）
?信号接口?：
- 差分总线：A/B（接收）、Y/Z（发送）端子
- 单端信号：R（接收数据）、D（发送数据）
- 控制信号：DE（驱动器使能）、/RE（接收器使能）、SLR（摆率控制）

2. 关键接口配置表

接口	类型	功能描述
J1	3引脚端子块	VIO逻辑电源输入（双电源模式时使用）
J2	3引脚端子块	VCC主电源输入（4.5-36V）
J10	3引脚端子块	差分接收总线（A/B）连接端
J13	3引脚端子块	差分发送总线（Y/Z）连接端
J6/J16	8引脚排针	单端数据信号（R/D）测试点
J11/J12	8引脚排针	使能信号（/RE/DE）控制端

三、典型应用配置

1. 单电源工作模式

?配置步骤?：

短路J7跳线（连接VIO与VCC）
通过J2端子接入4.5-36V电源
配置控制信号：
- /RE（J11）：接VIO使能接收器
- DE（J12）：接VIO使能驱动器
连接差分总线到J10（接收）和J13（发送）

?特点?：

简化供电设计
适合3.3V或5V系统
默认出厂配置

2. 双电源工作模式

?配置步骤?：

保持J7跳线开路
通过J1接入1.65-5V逻辑电源（VIO）
通过J2接入3.3-5V主电源（VCC）
独立配置各控制信号电平

?优势?：

支持低压逻辑接口（如1.8V系统）
增强噪声隔离
灵活匹配不同逻辑电平

四、关键技术参数

1. 电气特性

参数	规格
工作电压范围	4.5V至36V
逻辑供电范围	1.65V至5V
数据传输速率	最高25Mbps
故障保护范围	±70V总线故障保护
ESD保护等级	IEC 61000-4-2接触放电±12kV
