智慧农业气象站技术方案

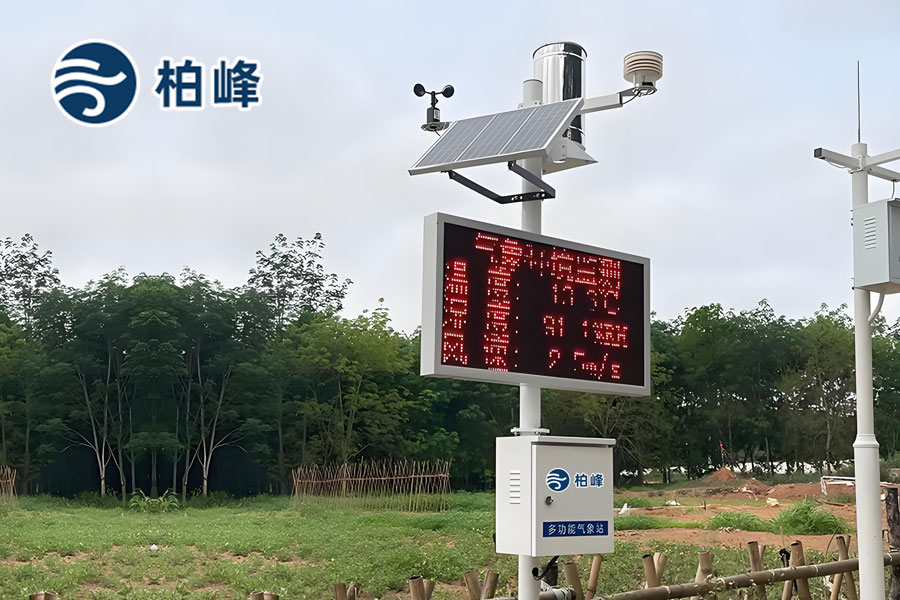

智慧农业气象站技术方案 柏峰【BF-QX】随着农业现代化进程的加速，传统农业正逐步向智慧农业转型。气象条件对农业生产具有至关重要的影响，精准的气象监测与预测能够帮助农户合理安排农事活动，有效降低气象灾害损失，提高农业生产的效率与质量。智慧农业气象站作为智慧农业体系中的关键一环，通过集成先进的传感器技术、物联网通信技术、数据分析与处理技术，实现对农业生产环境中多种气象要素的实时、精准监测，并为农户提供科学的决策支持，助力农业生产的智能化、精细化发展。
一、系统架构
1、 感知层
感知层由各类气象传感器组成，负责采集农业生产环境中的气象数据。主要传感器包括：
温湿度传感器：用于测量空气温度和湿度，精确感知环境温湿度变化，为农作物生长提供基础数据。温度测量范围一般为 - 40℃至 85℃，精度可达 ±0.3℃；湿度测量范围 0% - 100% RH，精度 ±3% RH。
光照传感器：监测光照强度，帮助农户了解农作物光合作用的光照条件，确定适宜的种植密度和遮阳、补光时机。测量范围通常为 0 - 200000lux。
风速风向传感器：实时监测风速和风向，对于评估农田通风状况、防范风灾具有重要意义。风速测量范围 0 - 60m/s，精度 ±0.3m/s；风向测量范围 0° - 360°，精度 ±3°。
雨量传感器：采用翻斗式雨量计，精确测量降水量，为农田灌溉和防洪提供依据。分辨率可达 0.2mm，精度 ±2%。
气压传感器：测量大气压力，辅助判断天气变化趋势。测量范围一般为 300 - 1100hPa，精度 ±0.3hPa。
土壤类传感器：包括土壤温度传感器、土壤水分传感器、土壤 pH 值传感器、土壤养分传感器等，用于监测土壤环境参数，为精准施肥、灌溉提供数据支持。土壤温度测量范围 - 40℃至 80℃，精度 ±0.5℃；土壤水分测量范围 0 - 100%，精度 ±3%；土壤 pH 值测量范围 0 - 14，精度 ±0.1。
2、传输层
传输层负责将感知层采集到的数据传输至数据处理层。采用 4G/NB-IoT/LoRa 等无线通信技术，具有传输距离远、功耗低、稳定性强等特点。4G 通信适用于对数据传输速度要求较高的场景，能够实时快速地将大量数据上传至云端；NB-IoT 和 LoRa 技术则更适合于低功耗、远距离、小数据量传输的应用，在信号覆盖较弱的偏远农村地区也能稳定工作。同时，传输模块支持断点续传功能，确保在网络信号中断恢复后，能够自动补发未成功传输的数据，保证数据的完整性。此外，为了满足不同用户的需求，气象站还可配备太阳能供电模块，以保障在无市电供应的情况下，设备能够全年无间断运行，实现可靠的数据传输。
3、数据处理层
数据处理层主要由边缘计算网关和云平台组成。边缘计算网关对原始数据进行初步清洗和校准，剔除异常值和噪声数据，提高数据质量。通过内置的算法模型，对数据进行实时分析，如计算气象要素的平均值、最大值、最小值、变化趋势等，并根据预设的阈值进行预警判断。例如，当监测到气温骤降可能导致农作物遭受冻害时，及时向云平台发送预警信息。经过预处理的数据通过网络传输至云平台，云平台利用大数据分析技术和人工智能算法，对海量气象数据进行深度挖掘和分析。结合历史气象数据、地理信息、农作物生长模型等多源数据，建立精准的气象预测模型和农作物生长环境评估模型，为农户提供更具前瞻性和针对性的决策支持，如预测未来几天的天气变化、病虫害发生概率等。
4、应用层
应用层为用户提供便捷的数据访问和操作界面，主要包括农业气象服务平台和移动 APP。
农业气象服务平台：基于 Web 端的服务平台，为农户和农业管理人员提供全面的气象数据展示和管理功能。平台以直观的数据可视化方式呈现气象数据，如实时数据监测界面以数字、图表、曲线等形式展示各类气象要素的当前值和变化趋势；历史数据查询功能支持用户根据时间范围、气象要素类型等条件进行查询，并生成相应的报表和统计图表，方便用户进行数据分析和对比。同时，平台具备阈值报警功能，用户可根据农作物生长需求，自行设置各项气象要素的报警阈值。当监测数据超出阈值范围时，系统立即通过短信、平台消息、邮件等多种方式向用户发送预警信息，提醒用户及时采取相应措施。此外，平台还提供智能决策建议功能，根据气象数据和农作物生长模型，为用户提供诸如灌溉时间、灌溉量、施肥时机、病虫害防治策略等方面的决策建议，指导农业生产活动。平台支持与其他农业物联网设备（如智能灌溉系统、智能施肥设备、植保无人机等）进行联动控制，实现农业生产的自动化和智能化管理。例如，当平台监测到土壤水分低于设定阈值时，自动触发智能灌溉系统进行灌溉；当预测到病虫害高发风险时，向植保无人机发送作业指令，进行精准施药防治。
移动 APP：为用户提供随时随地访问气象数据和接收预警信息的便捷方式。APP 具备与 Web 端平台相似的功能，包括实时数据监测、历史数据查询、预警信息推送、智能决策建议查看等。用户通过手机即可方便地获取气象信息，及时了解农田环境状况，做出科学决策。同时，APP 支持用户对气象站设备进行远程管理，如设置数据采集频率、校准传感器参数、重启设备等，提高设备管理的灵活性和效率。
二、功能设计
1、实时数据采集与传输
智慧农业气象站能够实时采集多种气象要素数据，并通过无线通信技术将数据快速、稳定地传输至云平台和用户终端，确保用户能够及时获取最新的气象信息。数据采集频率可根据用户需求进行灵活设置，一般为 1 - 60 分钟 / 次，以满足不同应用场景对数据及时性的要求。
2、历史数据存储与查询
云平台具备强大的数据存储能力，能够对气象站采集的历史数据进行长期保存，确保数据不丢失。用户可通过农业气象服务平台或移动 APP，按照时间范围、气象要素等条件查询历史数据，并以图表、报表等形式进行展示和分析。历史数据的积累和分析有助于用户了解气象变化规律，为长期的农业生产规划提供数据支持。
3、预警与报警功能
系统根据预设的气象阈值和预警模型，对可能影响农业生产的气象灾害（如暴雨、干旱、低温冻害、大风等）以及农作物生长异常情况（如病虫害爆发风险、土壤肥力失衡等）进行实时预警。当监测数据触发预警条件时，系统立即通过多种渠道向用户发送报警信息，提醒用户及时采取防护措施，降低灾害损失。
4、 数据分析与决策支持
利用大数据分析和人工智能技术，对气象数据进行深度挖掘和分析。结合农作物生长模型、土壤特性、农业生产经验等多源信息，为用户提供精准的农业生产决策建议，包括播种时间、灌溉计划、施肥方案、病虫害防治时机等。帮助用户实现科学种植、精准管理，提高农业生产效益。
5、设备远程管理
用户可通过农业气象服务平台或移动 APP 对气象站设备进行远程管理，包括设备状态监测、参数设置、固件升级、故障诊断与排查等功能。无需现场操作，即可实现对气象站设备的全面管理和维护，降低设备运维成本，提高设备运行稳定性。
三、硬件选型
1、传感器选型
温湿度传感器：选用高精度数字式温湿度传感器，如 SHT30 等型号。该传感器具有响应速度快、精度高、抗干扰能力强等优点，能够在复杂的农业环境中稳定工作，准确测量空气温湿度。
光照传感器：采用硅光电池式光照传感器，如 BH1750 等。其具有测量范围广、线性度好、灵敏度高等特点，能够精确测量不同光照强度下的光照值，满足农业生产对光照监测的需求。
风速风向传感器：风速传感器可选用三杯式风速传感器，如 010C 等型号，具有测量精度高、启动风速低、可靠性强等优点；风向传感器采用单翼风向传感器，如 GDF-01 等，能够准确测量风向变化。两者配合使用，可实时监测风速和风向。
雨量传感器：选用国标翻斗式雨量计，如 JDYZ-1 等。该雨量计承雨口径为 200mm，精度可达 ±2%，桶口口缘呈刃口状，符合国家标准要求，能够准确测量降水量。
气压传感器：采用高精度数字气压传感器，如 BMP280 等。其具有体积小、功耗低、测量精度高等特点，能够实时测量大气压力变化。
土壤类传感器：土壤温度传感器可选用铂电阻温度传感器，如 PT100 等，测量精度高；土壤水分传感器采用电容式土壤水分传感器，如 EC-5 等，能够准确测量土壤含水量；土壤 pH 值传感器和土壤养分传感器可选用专业的电化学传感器，确保测量数据的准确性和可靠性。
2、 采集器与传输模块选型
采集器选用高性能微处理器为核心的智能采集设备，具备多路传感器接入接口，能够同时采集多种气象要素数据，并对数据进行初步处理和存储。传输模块根据实际应用场景和通信需求，选择 4G 模块（如移远 EC20 等）、NB-IoT 模块（如华为 BC95 等）或 LoRa 模块（如 RAK811 等），确保数据传输的稳定性和高效性。
3、供电系统选型
为满足气象站在不同环境下的供电需求，采用太阳能供电和市电供电相结合的方式。太阳能供电系统由太阳能板、蓄电池、控制器组成。太阳能板选用高效单晶硅太阳能板，功率根据气象站设备功耗和当地光照条件进行合理配置，一般为 60 - 120W；蓄电池采用免维护铅酸蓄电池，容量根据气象站连续工作时间要求确定，通常为 40 - 100AH，以保证在阴雨天气下设备能够正常工作 3 - 7 天；控制器用于控制太阳能板对蓄电池的充电过程，保护蓄电池过充和过放，延长蓄电池使用寿命。在有市电供应的地区，可同时接入市电作为备用电源，确保设备供电的稳定性。
4、气象站支架与防护箱选型
气象站支架采用不锈钢材质，具有良好的防锈耐腐蚀性能，能够适应各种恶劣的户外环境。立杆高度根据实际安装场景和监测需求确定，一般为 2 - 5 米，可采用法兰连接方式，方便现场安装和运输。防护箱用于保护采集器、传输模块、供电系统等设备，采用防水、防尘、防晒的户外专用防护箱，防护等级达到 IP65 以上，确保设备在复杂环境中安全可靠运行。
四、软件平台设计
1、云平台架构
云平台采用分布式架构，由数据存储服务器、应用服务器、数据库服务器等组成。数据存储服务器采用分布式文件系统（如 Ceph 等），实现海量气象数据的高效存储和管理；应用服务器负责运行各类业务应用程序，如数据处理、分析、展示、预警等功能模块；数据库服务器选用关系型数据库（如 MySQL 等）和非关系型数据库（如 MongoDB 等）相结合的方式，分别存储结构化和非结构化数据，提高数据存储和查询效率。云平台具备良好的扩展性和稳定性，能够根据用户数量和数据量的增长，灵活增加服务器资源，保障系统的正常运行。
2、 数据处理与分析模块
数据处理与分析模块是云平台的核心模块之一，主要负责对采集到的气象数据进行清洗、校准、分析和挖掘。数据清洗功能通过去除异常值、重复值、噪声数据等，提高数据质量；校准功能根据传感器的校准参数，对原始数据进行修正，确保数据的准确性。数据分析功能包括对气象数据的统计分析（如计算平均值、最大值、最小值、标准差等）、趋势分析（如绘制气象要素随时间的变化曲线）、相关性分析（如分析气象要素与农作物生长之间的相关性）等。数据挖掘功能利用机器学习算法（如决策树、神经网络、聚类分析等），从海量数据中发现潜在的规律和模式，为气象预测和农业生产决策提供支持。
3、用户管理与权限模块
用户管理与权限模块负责对使用农业气象服务平台的用户进行管理和权限控制。用户管理功能包括用户注册、登录、信息修改、密码重置等操作；权限控制功能根据用户的角色和职责，为用户分配不同的操作权限，如管理员用户拥有系统的最高权限，可进行设备管理、数据管理、用户管理等所有操作；普通农户用户只能查看气象数据、接收预警信息、获取决策建议等。通过严格的用户管理和权限控制，保障系统的安全性和数据的保密性。
4、移动 APP 开发
移动 APP 基于 Android 和 iOS 操作系统进行开发，采用跨平台开发框架（如 React Native 等），以提高开发效率和代码的可维护性。APP 界面设计简洁直观，操作方便，主要功能模块包括实时数据监测、历史数据查询、预警信息推送、智能决策建议查看、设备远程管理等。APP 与云平台通过 HTTP/HTTPS 协议进行通信，确保数据传输的安全性和稳定性。同时，APP 采用数据缓存技术，在网络信号不佳时，用户仍可查看已缓存的数据，提高用户体验。
五、系统部署与实施
1、 站点选址
根据农业生产区域的特点和需求，合理选择气象站的安装位置。站点应选择在地势开阔、通风良好、周围无高大建筑物和遮挡物的地方，以确保传感器能够准确采集到真实的气象数据。同时，考虑到设备维护和数据传输的便利性，站点应尽量靠近道路和通信基站。在山区等地形复杂的地区，应根据地形地貌和农作物种植分布情况，合理设置多个气象站，以实现对不同区域气象环境的全面监测。
2、设备安装与调试
在选定的站点位置进行气象站设备的安装。首先，安装气象站支架，确保支架安装牢固、垂直；然后，依次安装各类传感器、采集器、传输模块、防护箱和供电系统等设备。在安装过程中，严格按照设备安装说明书进行操作，确保设备安装正确、接线牢固。设备安装完成后，进行设备调试。首先，检查设备的硬件连接是否正常，各传感器是否能够正常采集数据；然后，通过采集器和传输模块，将数据传输至云平台，检查数据传输是否稳定、准确。对采集到的数据进行校准和验证，确保数据的准确性符合系统要求。在调试过程中，如发现设备故障或数据异常，及时进行排查和处理，确保设备能够正常运行。
3、系统集成与测试
将气象站设备与云平台、移动 APP 进行系统集成。在云平台上进行设备注册和配置，确保云平台能够正确识别和管理气象站设备。对系统的各项功能进行全面测试，包括实时数据采集与传输功能测试、历史数据存储与查询功能测试、预警与报警功能测试、数据分析与决策支持功能测试、设备远程管理功能测试等。通过模拟各种实际应用场景，对系统的性能、稳定性、可靠性进行测试和评估。在测试过程中，记录测试结果，对发现的问题及时进行整改和优化，确保系统能够满足用户的需求和实际应用要求。
4、培训与技术支持
在系统部署实施完成后，为用户提供全面的培训服务，包括气象站设备的操作使用培训、农业气象服务平台和移动 APP 的使用培训、数据分析与决策支持功能的应用培训等。通过培训，使用户能够熟练掌握系统的各项功能，正确运用气象数据指导农业生产。同时，建立完善的技术支持体系，为用户提供及时、有效的技术支持服务。设立技术服务热线和在线客服，及时解答用户在使用过程中遇到的问题；定期对系统进行维护和升级，确保系统的性能和功能不断优化和完善。
