Texas Instruments SN74AHCT125/SN74AHCT125-Q1四路总线缓冲门是采用具有三态输出的独立线路驱动器的四路总线缓冲门。当相关输出使能 (OE) 输入为高电平时，输出被禁用。当OE为低电平时，各自栅极将数据从A输入传递到Y输出。为确保上电或断电期间的高阻抗状态，OE应通过上拉电阻连接到VCC；驱动器的电流吸收能力决定电阻的最小值。Texas Instruments SN74AHCT125-Q1器件符合汽车应用类AEC-Q100认证。

数据手册：

特性

输入兼容TTL电压
闭锁性能超过250mA，符合JESD 17标准

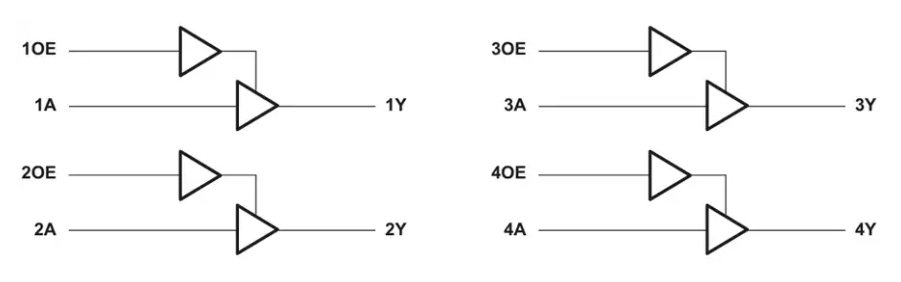

功能框图

SN74AHCT125四总线缓冲门技术解析与应用指南

一、产品核心概述

SN74AHCT125是德州仪器(TI)推出的四总线缓冲门集成电路，采用先进的AHCT技术，提供3态输出控制功能。该器件支持宽电压工作范围，是数字信号隔离与驱动的理想解决方案。

?核心特性?：

工作电压范围4.5V至5.5V
4个独立控制的总线缓冲通道
典型传播延迟5.5ns(15pF负载)
输出驱动能力±8mA
符合TTL电平输入兼容性要求
提供14引脚多种封装选项(SOIC/SSOP/TSSOP/VQFN等)

二、功能架构解析

1. 内部逻辑结构

每个缓冲通道包含：

TTL兼容输入级(带施密特触发)
CMOS输出驱动级
独立输出使能控制(OE)
过流保护电路

2. 关键参数指标

参数	条件	最小值	典型值	最大值	单位
VOH	IOH=-8mA	3.94	4.4	-	V
VOL	IOL=8mA	-	0.36	0.44	V
ICC	静态工作	-	1.35	20	?A
tPLH	CL=15pF	1	3.8	6.5	ns

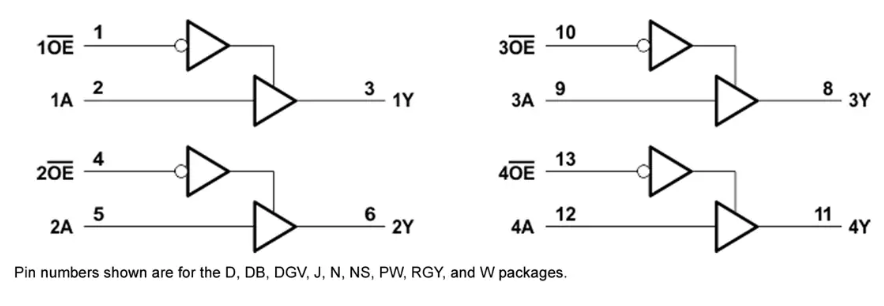

三、引脚配置说明

1. 引脚功能定义

引脚号	名称	类型	功能描述
1,4,10,13	1OE-4OE	输入	输出使能控制(低有效)
2,5,9,12	1A-4A	输入	数据输入端
3,6,8,11	1Y-4Y	输出	3态输出端
7	GND	电源	接地
14	VCC	电源	正电源(4.5-5.5V)

2. 封装选项

? D(SOIC-14) ?：标准小外形封装
? DB(SSOP-14) ?：薄型收缩小外形封装
? PW(TSSOP-14) ?：超薄收缩小外形封装
? RGY(VQFN-14) ?：无引线四方扁平封装
? N(PDIP-14) ?：塑料双列直插封装

四、典型应用场景

1. 数字信号隔离

微控制器IO口扩展
总线竞争隔离
多主机系统仲裁

2. 电平转换接口

TTL到CMOS电平转换
5V系统与3.3V器件接口
混合电压系统互连

3. 信号驱动增强

长线传输驱动
多负载驱动
高容性负载驱动

五、设计指南

1. 电源设计要点

建议每个VCC引脚配置0.1μF陶瓷去耦电容
电源走线宽度≥0.3mm(1oz铜厚)
避免电源环路面积过大

2. PCB布局建议

关键信号远离高频噪声源
使能信号走线应尽量短
输出走线避免直角转弯
散热焊盘区域保证足够过孔

3. 热管理方案

封装类型	θJA(°C/W)
SOIC(D)	124.5
SSOP(DB)	96
TSSOP(PW)	147.7
VQFN(RGY)	87.1

六、注意事项

?未使用引脚处理?：
- 所有未使用的输入端必须接VCC或GND
- 未使用的输出端可悬空
?上电顺序?：
- 建议OE引脚通过上拉电阻接VCC
- 上电期间避免输出冲突
?负载限制?：
- 总输出电流不超过50mA
- 容性负载≤50pF以保证信号完整性
