SN74AHC04六反相器技术解析与应用指南
Texas Instruments SN74AHC04/SN74AHC04-Q1六路逆变器包含六个独立的逆变器。这些器件具有2V至5.5V工作电压范围。这些器件执行布尔函数Y = A。该器件提供各种封装（PDIP-14、SOIC-14、SSOP-14、SOP-14、TSSOP-14、TVSOP-14、VQFN-14和WQFN-14）。Texas Instruments SN74AHC04-Q1器件符合汽车应用类AEC-Q100认证。
数据手册：
特性
- 工作电压范围：2V至5.5V
- 闭锁性能超过250mA，符合JESD 17标准

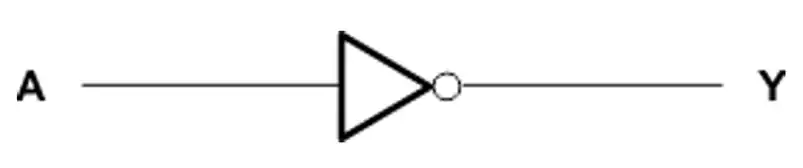

功能框图
SN74AHC04六反相器技术解析与应用指南
产品概述
SN74AHC04是德州仪器(TI)推出的高性能六反相器集成电路，属于AHC系列逻辑器件，具有以下核心特性：
- ?宽电压工作范围?：2V至5.5V供电电压
- ?低功耗设计?：静态电流仅2μA(典型值)
- ?高速性能?：5V供电时传输延迟仅3.8ns(典型值)
- ?强驱动能力?：±8mA输出驱动电流(@VCC=5V)
- ?多重封装选项?：提供PDIP/SOIC/TSSOP/VQFN等14种封装
关键电气特性
1. 绝对最大额定值
| 参数 | 最小值 | 最大值 | 单位 |
|---|---|---|---|
| 供电电压(VCC) | -0.5 | 7 | V |
| 输入电压(VI) | -0.5 | 7 | V |
| 输出电压(VO) | -0.5 | VCC+0.5 | V |
| 工作温度(TA) | -40 | 125 | °C |
2. 推荐工作条件
- 供电电压：2V至5.5V
- 高电平输入电压：
- 2V供电时≥1.5V
- 5.5V供电时≥3.85V
- 低电平输入电压：
- 2V供电时≤0.5V
- 5.5V供电时≤1.65V
封装与引脚配置
1. 主要封装类型
- ? PDIP(N) ?：19.3×6.35mm，通孔安装
- ? SOIC(D) ?：8.65×3.91mm，表面贴装
- ? TSSOP(PW) ?：5×4.4mm，超薄封装
- ? VQFN(RGY) ?：3.5×3.5mm，无引线封装
2. 引脚功能定义
| 引脚号 | 名称 | 类型 | 描述 |
|---|---|---|---|
| 1,3,5,9,11,13 | 1A-6A | 输入 | 反相器输入端 |
| 2,4,6,8,10,12 | 1Y-6Y | 输出 | 反相器输出端 |
| 7 | GND | - | 接地引脚 |
| 14 | VCC | - | 电源引脚 |
设计注意事项
1. 布局指南
2. 可靠性保障
- ESD保护：所有引脚满足2000V HBM标准
- 闭锁性能：超过250mA(JESD 17标准)
- 工业认证：通过AEC-Q100车规认证(SN74AHC04-Q1)
