Texas Instruments LP-MSPM0G3507 LaunchPad? 开发套件用于评估MSPM0G3507。TI LP-MSPM0G3507套件包含在MSPM0G3507 M0+ MCU平台上开始开发所需的一切，包括用于编程、调试和电能测量的板载调试探头。该板包含三个按钮、两个LED（其中一个是RGB LED）以及模拟温度传感器和光传感器。该器件还具有一个外部缓冲器，用于显示4MSPS时的高速ADC性能。

数据手册：*附件：Texas Instruments LP-MSPM0G3507 LaunchPad?开发套件数据手册.pdf

特性

外部环境光传感器
RGB，用于显示PWM控制
用于显示4MHz高速ADC的外部缓冲器
外部温度传感器

硬件

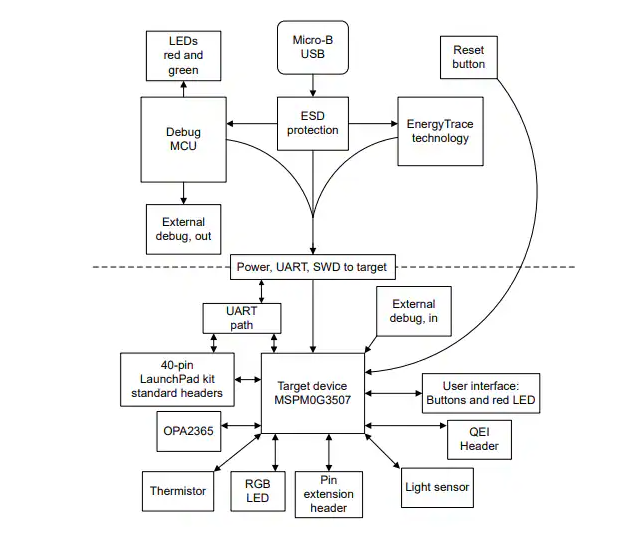

框图

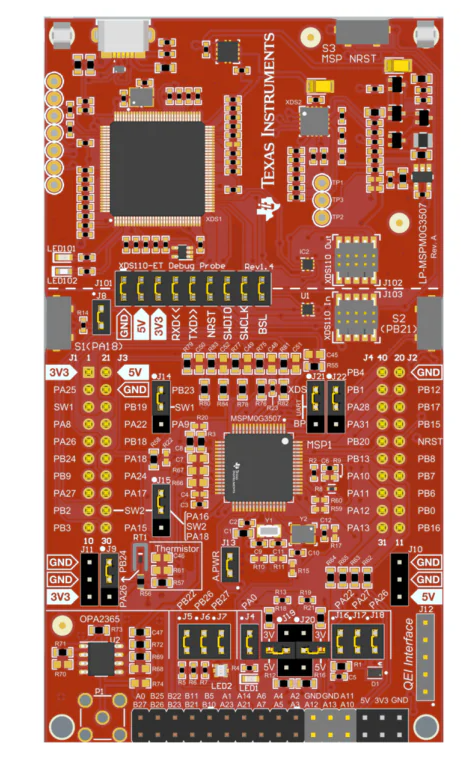

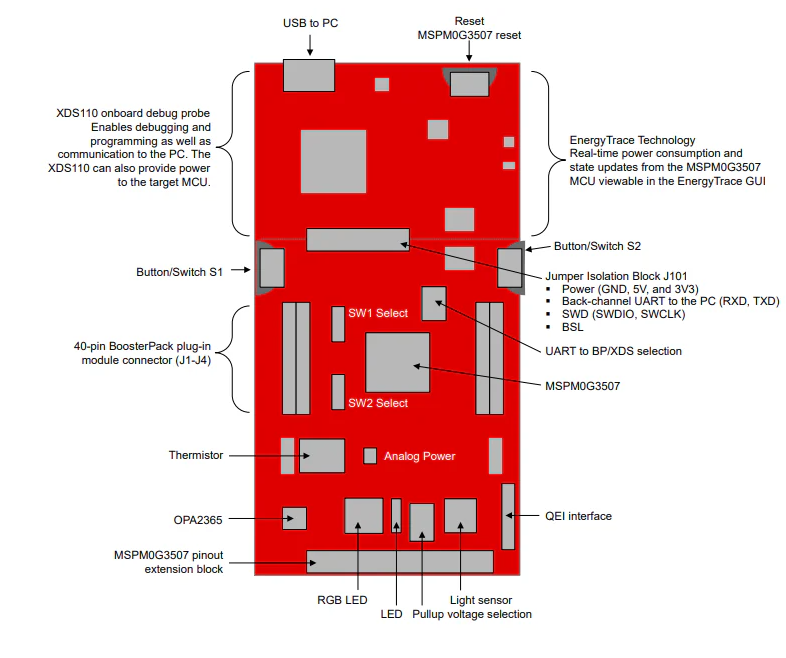

布局

LP-MSPM0G3507 LaunchPad?开发套件技术解析与应用指南

产品概述

LP-MSPM0G3507 LaunchPad?开发套件是德州仪器(TI)推出的基于MSPM0G3507微控制器的评估模块，具有以下核心特性：

?高性能MCU?：Arm? Cortex?-M0+内核，主频高达80MHz
?丰富存储资源?：128KB Flash + 32KB SRAM
?集成调试功能?：板载XDS110调试探头，支持EnergyTrace?技术
?多样化外设?：包括按钮、LED、RGB LED、光传感器和温度传感器
?扩展接口?：40针BoosterPack?标准接口，支持多种功能扩展模块

关键硬件特性

1. 微控制器规格

参数	规格
内核	Arm Cortex-M0+
主频	最高80MHz
Flash	128KB(带ECC)
SRAM	32KB(带硬件奇偶校验)
模拟外设	2×12位4Msps ADC, 12位DAC, 2个零漂移运放
通信接口	4×UART, 2×I2C, 2×SPI, 1×CAN FD

2. 开发板功能模块

?调试系统?：
- 集成XDS110调试器
- 支持EnergyTrace功率分析技术
- 可通过J101隔离跳线块连接/断开调试信号
?用户界面?：
- 2个用户按钮(S1/S2)
- 1个红色LED和1个RGB LED
- 光传感器(VEMD4110X01)
- 温度传感器(TMP6131)
?时钟系统?：
- 40MHz和32.768kHz晶体振荡器
- 内部32MHz系统振荡器(默认精度±2.5%)

开发环境搭建

1. 快速入门步骤

通过Micro USB线连接开发板与PC
安装驱动程序(推荐通过Code Composer Studio安装)
运行预编程的OOBE(开箱即用体验)演示：
- LED闪烁控制
- 光传感器数据采集与RGB LED亮度调节
- 温度测量与颜色指示

2. 软件工具链

?集成开发环境?：
- Code Composer Studio?(v11.1+)
- IAR Embedded Workbench?
- Keil? MDK
?云端开发工具?：
- TI Resource Explorer Cloud
- Code Composer Studio Cloud
- SysConfig for MSPM0
?软件开发套件?：
- MSPM0 SDK(包含外设驱动和示例代码)

典型应用设计

1. 硬件设计要点

?功率测量?：
- 移除J101隔离块上的3V3跳线
- 连接电流表测量MCU功耗
- 关闭未使用的外设电路(如通过J13断开模拟电源)
?ADC性能优化?：
- 使用板载OPA2365作为输入缓冲器
- 配置为4Msps采样模式
- 添加82pF滤波电容(C47)减少噪声
?GPIO配置?：
- 通过J19/J20选择开漏IO上拉电压(3.3V或5V)
- 避免引脚浮空状态导致额外功耗

2. 扩展接口应用

?BoosterPack连接器?：
- 符合40针LaunchPad标准
- 支持无线通信、图形显示等扩展模块
- 关键信号分布：
  - J1.3：PB23(TIMA0-FAULT)或PA9(UART1-RX)
  - J3.29：PA16(OPA1-OUT/ADC1.1)
?QEI接口?：
- 通过J12连接编码器
- 支持PA29(TIMG10_C0)/PA30(TIMG10_C1)/PB14(TIMG10_IDX)
