Aigtek电压放大器：助力电池超声导波扫描实验的高效与精准

近年来，随着经济社会不断发展，新能源汽车已经成为当今世界汽车产业发展的焦点，电池作为电动汽车的“心脏”，也是行业热门话题。目前首选的电池就是锂离子电池，锂离子电池多次充放电使用或者长期存储的过程中，电池的容量会发生衰减，不当使用以及在恶劣环境中工作等情况，电池发生故障的几率也会增加。容易引发安全事故。因此使用超声波技术对电池状态进行探测、可以及时地发现电池内存在故障有利于保障电池工作的安全。保证汽车的使用安全。

关于超声探测的相关实验研究，安泰电子的ATA-2000系列功率在该领域中，有较为广泛的应用，ATA-2000系列最大可以输出1600Vpp的交流电压，能够驱动市面上大部分的压电陶瓷。

实验名称：电池超声导波扫描实验

实验原理：使用功率放大器激励压电陶瓷产生超声波，超声波对电池表面多个位置发射导波。利用位移平台和测振仪对电池表面的不同位置的导波信号进行采集，对采集后的超声导波进行分析，判断电池是否存在老化，损伤等异常。

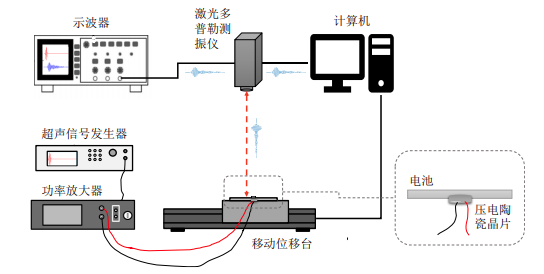

实验框图：

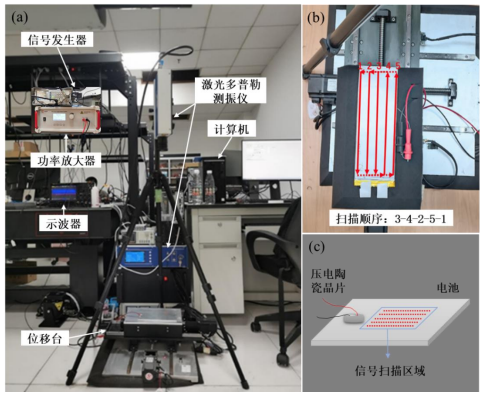

实验实拍图：

实验过程：使用超声信号发生器输出信号、ATA-2021B功率放大器放大信号，激励压电陶瓷晶片在电池内产生超声导波，通过激光多普勒测振仪探测电池内部的超声信号。移动位移平台搭载实验电池，对电池进行导波信号扫描。使用数据采集卡与测振仪相连接，采集测振仪所探测到的导波信号，最后使用计算机软件对导波信号进行分析处理。

应用场景：超声体内成像、超声血流监测、超声美容、超声骨刀、纳米压印等

产品推荐：ATA-2000/4000系列功率放大器

图：ATA-2000系列高压放大器指标参数

图：ATA-4000系列高压功率放大器指标参数

西安安泰电子是专业从事功率放大器、高压放大器、功率信号源、前置微小信号放大器、高精度电压源、高精度电流源等电子测量仪器研发、生产和销售的高科技企业，为用户提供具有竞争力的测试方案。Aigtek已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商，样机都支持免费试用。
