广芯微推出基于MCU芯片UM32M156的高速吸尘器全栈式电机控制方案

在智能清洁电器市场高速发展的今天，用户对吸尘器等产品的吸力强度、响应速度和静音性能提出更高要求，而行业却长期困于吸力不足、启动延迟、BOM成本高企等痛点。近日，国内领先的电力电子芯片设计及全栈式方案开发商广芯微电子（广州）股份有限公司正式发布专为轻量级FOC（磁场定向控制）打造的高能效MCU芯片——UM32M156（内部代号“红隼”Kestrel），并同步推出基于该芯片的高速吸尘器全栈式电机控制方案。该方案以>52% airWatts/W能效比（吸入功率/电机功率）和300,000 rpm超高转速的突破性表现，直击市场核心痛点，重新定义智能清洁电器的性能标杆。

市场痛点：吸力与响应的双重枷锁

当前，高速吸尘器等清洁电器普遍面临三大行业瓶颈：

吸力不足：传统方案真空度多低于20Kpa，吸入功率普遍不足100 airwatts，导致深层灰尘难以清除，用户需反复清洁；

响应迟滞：电机启动缓慢（通常需500ms以上），用户需等待一会儿才能达到全功率，体验割裂；

设计复杂：外围器件繁多（BOM常超80颗），依赖外部晶振、LDO和复位电路，推高成本与故障率。尤其在高端吸尘器领域，超高转速（>100,000 rpm）下的吸力稳定性问题更成为技术天花板，制约产品创新。

红隼Kestrel芯片：轻量FOC的“全能心脏”，专为破局而生

UM32M156作为全球首款定位于轻量FOC专用的32位MCU，以“集成化、高速化、安全化”为核心，彻底重构电机控制逻辑：

免晶振/LDO/复位电路设计：内置ROSC（片上振荡器）、LDO和POR（上电复位），省去传统方案必需的3-5颗外围器件，显著简化PCB布局，降低BOM成本和故障点，直击“设计复杂”痛点；

行业领先的实时控制性能：基于ARM Cortex-M0+内核（64MHz主频），搭配硬件除法器与Prefetch指令加速器，控制环路速度飙升至15?s（双电阻模式），确保电机在300,000 rpm超高速下仍保持稳定——这一转速远超市面同价位产品（通常<50,000 rpm），为吸尘器提供强劲动力基础；

全集成模拟前端：16通道12位ADC（1.2Msps）、3路可编程PGA（1-64倍放大）及2路硬件比较器，实现高精度电流采样与实时反馈，无需额外信号调理芯片；配合内置VREF基准源和硬件开方/除法加速器，大幅提升FOC算法执行效率；

严格可靠性：工作温度覆盖-40°C~105°C，eFlash支持100,000次擦写及100年数据保存，结合SWD读保护、ECC纠错和LVD低电压检测，确保产品在严苛环境下“零死机”。

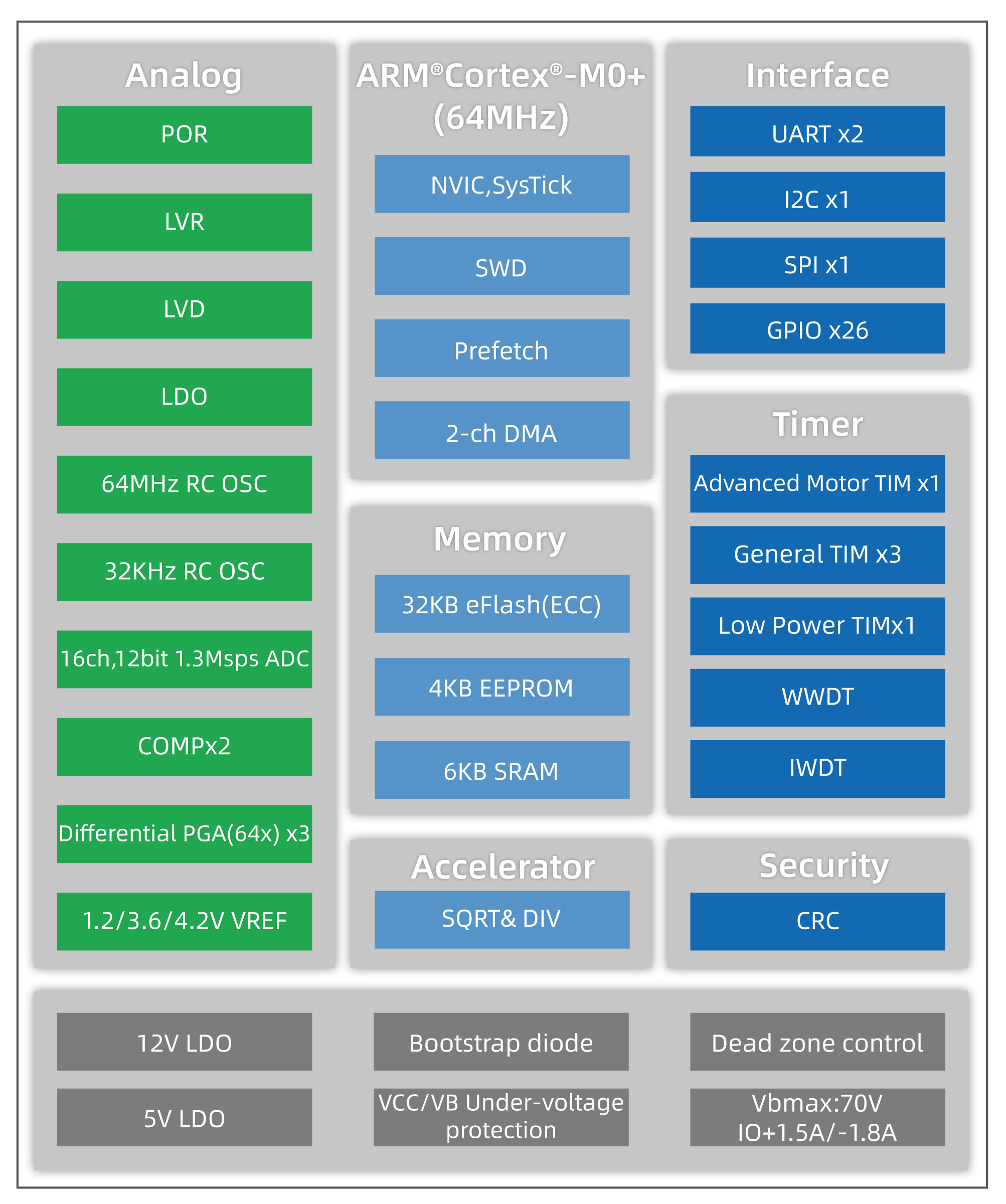

UM32M156内部资源框图

广芯微电子 UM32Mx56 系列，是一颗面向电机/电源控制的高集成度 32 位 MCU。其核心规格如下：

处理器

–32 位 ARM Cortex-M0+，单周期硬件乘法器

–最高主频 64 MHz，内置 Prefetch 加速器，指令效率行业领先

存储器

– 32 KB eFlash（擦写寿命 10 万次，数据保存 100 年）

–6 KB SRAM

–4 KB 独立 EEPROM（eFlash 擦写不影响 EEPROM 数据）

模拟外设

– 16 通道 12 位 ADC，1.2 Msps，支持硬件触发、通道注入、全/半自动采样

–3 路可编程增益运算放大器（PGA），差分输入，1~64 倍增益，可直接级联 ADC

–2 路电压比较器（COMP），支持硬件轮询及多种滤波模式

–内置多档可配置高精度 VREF

定时器 / PWM

– 1× 32 位 + 2× 16 位通用定时器（GTimer），12 路 PWM 输出

–1× 32 位低功耗 LPTimer，2 路 PWM / 2 路输入捕获

–支持增量正交编码器与霍尔传感器接口

通信接口

– 2× UART

–1× SPI（主/从）

–1× I?C（主/从，100 k/400 k/1 Mbps）

I/O 与驱动能力

– 最多 26 个带中断功能的 GPIO

–每脚可独立配置 8 mA 或 16 mA 驱动能力

时钟与电源

– 内置 64 MHz 高速 RC、32.768 kHz 低速 RC，可省去外部晶振

–集成 LDO、POR、ROSC，进一步简化外围电路

工作范围

– 温度：-40 °C ~ +105 °C

–电压：2.3V ~ 5.5 V 单电源供电

驱动性能：

–高端悬浮耐压70V

–内置5V/12V LDO

–内置自举二极管

–内建死区控制电路

–VCC和VB带欠压保护

–输出电流能力IO +1.5A/-1.8A

典型应用

–无刷直流/永磁同步电机控制

–开关电源、数字电源、LED 调光

–工业自动化、汽车电子、新能源等领域

凭借高集成度模拟前端、丰富定时器资源、除法和开方硬件加速器与 64 MHz 主频，UM32M156 可在单芯片内完成电流采样、速度环/电流环运算及多路 PWM 输出，大幅降低外围 BOM 成本并缩小 PCB 面积。

高速吸尘器全栈方案：>52%aW/W的能效比，重新定义清洁体验

基于UM32M156，该公司开发的吸尘器全栈式方案将芯片优势转化为终端产品跃阶迭代：

极致吸力新标杆：在额定21.6V/250W电机功率条件下，实现24Kpa校正真空度和132 airwatts吸入功率的行业领先性能——真空度较传统方案显著提升，吸入功率突破行业瓶颈，轻松应对地毯深层灰尘、宠物毛发等顽固污渍，吸力强度达到专业级水平；

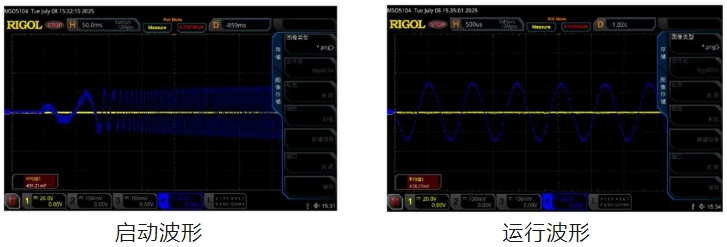

超高转速与瞬时响应：单电阻FOC支持230,000 rpm，双电阻FOC突破300,000 rpm，配合硬件移相PWM和正交编码器支持，确保高速运行下的平稳静音；电机从零速启动至100%转速仅需200ms，用户“即开即强”，彻底告别启动延迟；

成本与面积双优化：采用QFN40封装，集成6N预驱（耐压70V）及5V/12V双LDO，外围器件精简至<60颗（较竞品减少30%以上），PCB面积缩减25%，助力厂商将BOM成本压缩至行业最低；

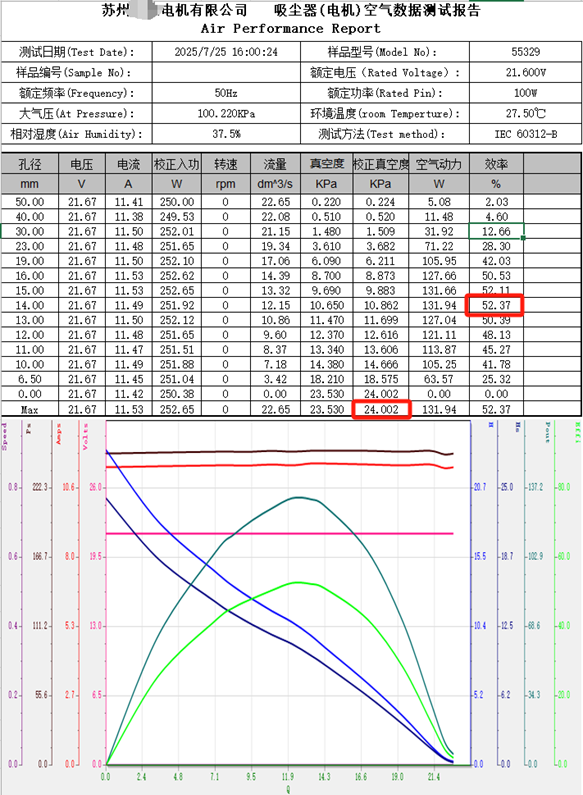

UM32M156性能测试报告

开箱即用的全栈赋能：从芯片到系统的“无缝交付”

为加速产品落地，广芯微同步推出：

吸尘器开发模板：预置无感FOC算法、恒功率控制及电子刹车代码库；

可视化调试工具：实时监控相电流波形、转速曲线及故障日志，调试效率提升60%；

开放生态支持：提供SDK与硬件参考设计，适配电动工具链锯、电钻及EC风机等多场景。

即刻行动，抢占技术高地

8月22日苏州电动工具与清洁电器论坛上，红隼将搭载吸尘器、电动工具与风机方案首次实物亮相。即日起，广芯微开放UM32M156芯片样品申请，并提供完整SDK与吸尘器开发模板。厂商可快速验证方案，加速产品迭代。
