jBox分体式软件无线电演示验证平台

产品概述

jBox分体式软件无线电演示验证平台（以下简称jBox）是介方信息推出的一款基于SCA4.1/SRTF标准规范设计的高性能、通用性强的软件无线电平台，该平台采用标准3u-VPX机箱设计，由通用的主控板、信息处理板及信号处理板组成。jBox集成了介方公司自主知识产权的OpenSCA SDR基础软件平台，是国内第一款专注于SCA技术实现的机箱级软件无线电平台，适用于通信、雷达、电子战等复杂场景。帮助军工院所的研究人员快速构建SRTF/SCA规范的软件无线电系统，进行SCA相关波形的开发和机箱级系统的技术验证与装备预研。

图1 jBox机箱实物正面图

产品架构

jBox平台作为一款符合SRTF/SCA规范的机箱级软件无线电平台，出厂时已内置OpenSCA SRTF操作环境（通过SRTF标准符合性测试），同时具有完备的SRTF工具链支撑，在硬件及软件组成要素上符合SRTF规范及软件无线电相关技术要求；并且参考ASAAC系统管理思想，在jBox机箱部署介方公司研发的OpenHealth健康管理软件，该软件采用开放的微服务模式而配置，依赖 SDR操作环境而运行，主要完成针对整个机箱系统的健康监测、故障诊断、波形重构等功能，产品整体结构如图所示。

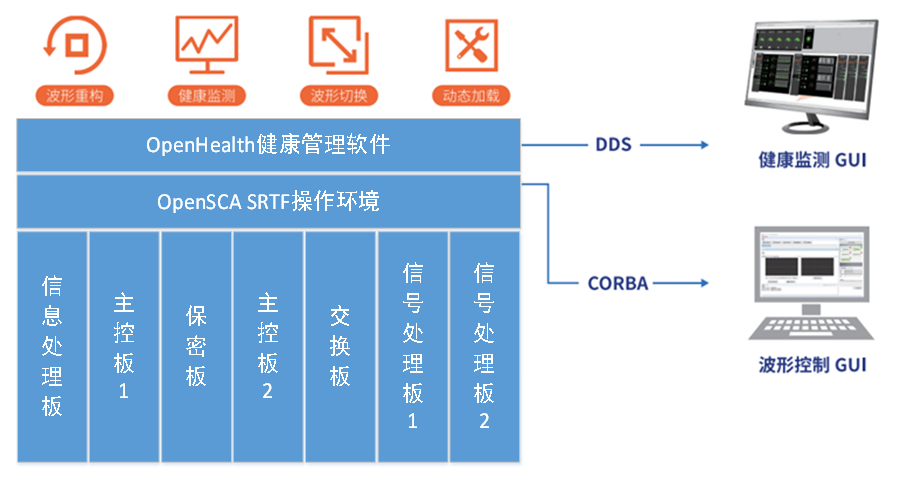

图2?产品组成结构图

jBox平台采用3u-VPX机箱规格，机箱内部采用高速总线架构，增强的电源设计，适用于高密度、高性能、大功耗计算场景；系统结构稳定，抗恶劣环境，应用于尺寸和重量受限的综合电子系统，能够实现复杂算法和连接多个高速数据源。系统总体规格如下：

机箱设计：通用化标准化VPX模块设计，机箱尺寸：298mmX283mmX226mm，8槽位设计，槽位1为电源槽位。

电源功耗：220V交流电源供电，对内输出12V/40A，3.3V/10A，5V/10A。同时支持250W VITA62和ATX电源供电方案。

全交换网络设计：具备SRIO全局交换和以太网全局交换能力。

业务数据传输：最高支持SRIO X4速率。

管理控制数据传输：支持千兆以太网。

健康管理数据传输：支持IIC传输。

散热设计：风冷散热。

对外接口：对外提供J30J集合调试口、以太网口。

标准符合性：符合SRTF、SCA4.1标准，分布式部署OpenSCA SRTF操作环境。

完备的开发工具链：提供sdrIDE集成开发环境，用于开发软件无线电波形；支持MATLAB、Xilinx等第三方开发工具，开箱即用。

软硬件解耦：支持标准的环境抽象层设计，软件与硬件解耦设计。

系统级健康管理：部署介方信息OpenHeath健康管理软件，分布式采集系统健康状态信息，基于专家系统的健康管理机制，支持健康监测、故障诊断、波形重构等功能。

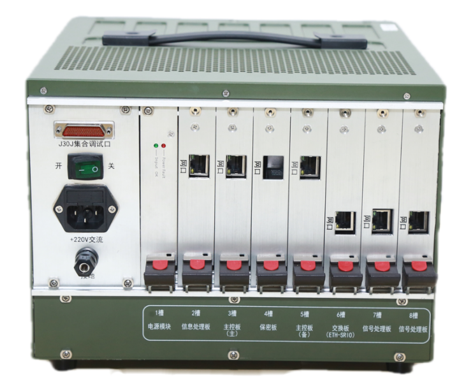

图3 jBox机箱实物背面图

应用场景

综合化软件无线电系统的技术验证

jBox机箱系统致力于帮助客户快速构建SRTF/SCA规范的软件无线电系统，进行软无波形的开发和SCA相关技术的验证，用于高等院校、军工科研院所开发者迅速掌握基于SCA技术的开发模式。

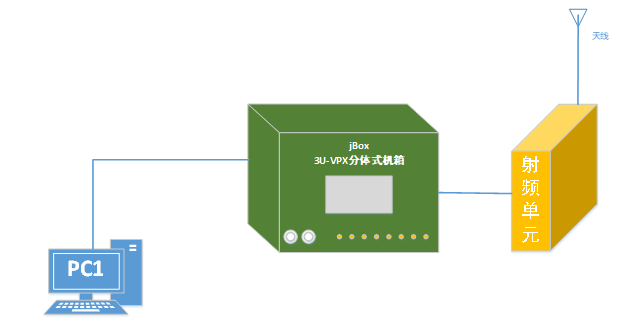

图4 jBox分体式机箱应用场景

科研院所及企业SRTF兼容波形前期的快速开发验证；

工程师快速入门SRTF标准规范的软硬件学习载体；

复杂通信算法、雷达算法、电子战算法等波形的快速验证平台，如GSM、LTE等基站通信协议验证、认知无线电技术研究、软件化雷达算法设计等。

快速验证复杂机箱的SRTF核心框架、分布式部署、健康管理、波形重构等关键技术。

装备预研原型系统

jBox机箱基于标准化3u-VPX标准设计，采用高速总线设计、全交换网络架构、内置高性能计算板卡，通用性强、灵活度高，适用于高密度、高性能的计算场景，能够实现复杂算法及多个高速数据源的处理；机箱结构稳定，散热性能好，环境适应性强，能够工作于复杂的电磁环境和恶劣的自然环境；提供商业现货，开箱即用，适用用作通信、雷达、电子战、卫星等领域复杂装备预研的原型系统。

分布式无线直放站

3G/4G微基站和宏基站(BTS)

软件定义雷达信号处理设备

软件定义卫星地面站、载荷设备

电子战系统平台

频谱监测系统

多通道同步通信系统
