西门子PLC系统集成：S7-200与S7-1500通讯，结合触摸屏实现智能监控

一.行业痛点与需求背景

在工业自动化领域，西门子S7-200系列PLC凭借其稳定可靠的性能，长期以来在中小型自动化控制场景中占据重要地位，广泛应用于各类生产设备、能源设施的控制环节。然而，随着工业4.0理念的深入推进和企业数字化转型的加速，S7-200系列PLC逐渐暴露出一个关键短板——缺乏原生以太网接口，这使其难以接入现代工业以太网通讯网络，无法满足远程监控、数据采集和集中管理的需求。

某大型能源集团下属的分布式能源站便面临着这一典型问题。该能源站采用多套西门子S7-200PLC（具体型号为CPU226CN）负责不同区域的配电设备、变频系统和能耗监测仪表的控制与数据采集。由于S7-200PLC仅配备RS485通讯口（9针接口），长期以来只能通过PPI协议与本地触摸屏进行有限的数据交互，存在以下突出问题：

数据孤岛严重：各区域的S7-200PLC自成体系，数据无法集中上传，管理层难以实时掌握整体能源运行状态。

远程维护困难：设备故障需技术人员到场排查，增加了运维成本和停机时间。

系统扩展受限：无法与新建的基于西门子S7-1500PLC的中央控制系统实现数据互通，形成新旧系统的技术鸿沟。

多品牌设备兼容问题：能源站后期引入的第三方触摸屏（如威纶通MT8102iE）与S7-200PLC的通讯配置复杂，稳定性欠佳。

为解决上述问题，该能源站亟需一种能够将S7-200PLC接入以太网的解决方案，实现与S7-1500PLC的实时数据交互，并支持上位机监控系统的集中管理，同时需保留原有触摸屏的本地操作功能。经过多方调研与测试，最终选择了远创智控PPI-ETH-YC01Plus直通型以太网通讯处理器作为核心转换设备。

二.解决方案与设备选型

核心设备选型

主控制器

原有设备：西门子S7-200PLC（CPU226CN，6ES7216-2BD23-0XB8），负责各区域能源设备的逻辑控制与数据采集。

新增设备：西门子S7-1500PLC（CPU1511-1PN，6ES7511-1AK02-0AB0），作为中央控制系统的主控制器，实现全局数据汇总与协调控制。

通讯转换设备

远创智控PPI-ETH-YC01Plus直通型以太网通讯处理器：作为S7-200PLC与以太网的桥梁，支持PPI协议与ModbusTCP/IP协议的双向转换，其9针接口可同时连接S7-200PLC和第三方触摸屏，实现数据的并行传输。

人机交互设备

原有设备：威纶通MT8102iE触摸屏，通过PPI协议与S7-200PLC进行本地数据交互。

新增设备：西门子TP1700精智面板（6AV2124-1GC01-0AX0），用于中央控制室的本地监控。

上位机系统

采用西门子WinCCV7.5组态软件，部署于工业服务器（戴尔PowerEdgeR740），实现全系统的远程监控与数据管理。

网络设备

西门子SCALANCEXB005交换机（6GK5005-0BA10-1AA3）：构建工业以太网通讯网络，实现各设备的网络互联。

工业级光纤收发器（赫斯曼RS20-0800M2M2SDAEHC）：用于远距离网络传输，保障通讯稳定性。

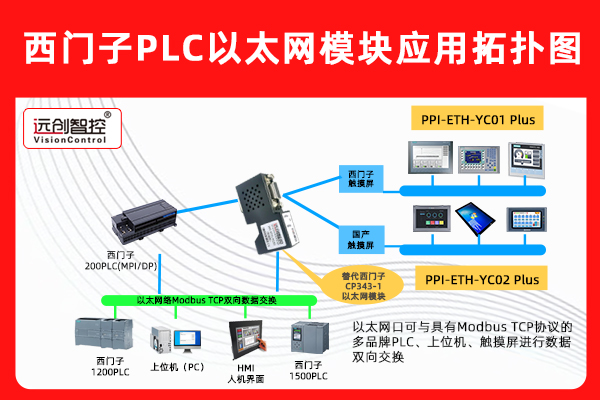

三.系统架构设计

该能源管理与远程监控系统采用三层架构设计：

现场控制层：由S7-200PLC（CPU226CN）、远创智控PPI-ETH-YC01Plus模块和威纶通触摸屏组成。S7-200PLC通过9针RS485接口与PPI-ETH-YC01Plus模块连接，同时该模块的9针接口通过分支线路连接威纶通触摸屏，实现本地操作与数据采集的并行处理。

中央控制层：以西门子S7-1500PLC（CPU1511-1PN）为核心，通过工业以太网与各现场控制层的PPI-ETH-YC01Plus模块建立通讯连接，实现对分布式能源设备的集中监控与协调控制。

监控管理层：由WinCC上位机系统和西门子TP1700精智面板组成，通过以太网与S7-1500PLC进行数据交互，实现全系统的实时监控、数据存储、报表生成和远程控制功能。

系统架构的关键在于PPI-ETH-YC01Plus模块的"直通型"设计——该模块不仅能将S7-200PLC的PPI协议转换为以太网协议，还能通过其9针接口同时支持第三方触摸屏的PPI协议通讯，无需在PLC端进行复杂的协议转换配置，完美解决了新旧设备兼容和数据并行传输的问题。

四.详细实施过程

硬件安装与接线

PPI-ETH-YC01Plus模块与S7-200PLC的连接

使用远创智控专用的PPI通讯电缆（YC-PPI-03），一端连接S7-200PLC的9针RS485接口（引脚定义：3-Data+，8-Data-，5-GND），另一端连接PPI-ETH-YC01Plus模块的"PLC"接口。

模块的电源接口接入24VDC电源（由能源站的直流电源柜提供，确保电压稳定）。

触摸屏与PPI-ETH-YC01Plus模块的连接

威纶通MT8102iE触摸屏通过其RS485接口（引脚定义：2-Data+，3-Data-，5-GND）连接至PPI-ETH-YC01Plus模块的"Touch"接口，采用标准屏蔽双绞线，长度控制在10米以内，避免信号干扰。

以太网网络组建

PPI-ETH-YC01Plus模块的以太网口通过超五类工业以太网电缆连接至SCALANCEXB005交换机。

S7-1500PLC的PROFINET接口、WinCC服务器的网卡和TP1700精智面板的以太网口均通过工业以太网电缆连接至同一交换机，形成星型网络拓扑。

对于距离超过100米的区域（如室外配电房），通过赫斯曼光纤收发器进行信号转换，采用单模光纤传输，保障通讯稳定性。

模块参数配置

PPI-ETH-YC01Plus模块的参数配置通过远创智控提供的"YC-ETH-Config"软件完成，具体步骤如下：

模块搜索与连接：将电脑通过以太网电缆直接连接至PPI-ETH-YC01Plus模块，打开配置软件，点击"搜索设备"，软件自动识别模块并显示其默认IP地址（192.168.1.100）。

网络参数设置：根据能源站的工业以太网规划，将模块IP地址修改为192.168.0.10（子网掩码255.255.255.0，网关192.168.0.1），与S7-1500PLC（IP：192.168.0.2）和上位机（IP：192.168.0.100）处于同一网段。

PPI协议参数配置：设置模块与S7-200PLC的通讯参数，包括波特率（9600bps，与S7-200PLC默认波特率一致）、数据格式（8位数据位，1位停止位，无校验）和PLC地址（2，与S7-200PLC的PPI地址对应）。

ModbusTCP参数配置：启用模块的ModbusTCP服务器功能，设置设备ID为1，选择数据映射模式为"自动映射"，模块自动将S7-200PLC的V区寄存器映射为ModbusTCP的保持寄存器（例如V0.0映射为40001，V1.0映射为40002等）。

保存与重启：完成参数配置后点击"保存设置"，模块自动重启并应用新配置，配置软件显示"设备配置成功"。

S7-1500PLC的通讯配置

在TIAPortalV16软件中完成S7-1500PLC与PPI-ETH-YC01Plus模块的通讯配置：

硬件组态：在项目中添加S7-1500PLC（CPU1511-1PN）和SCALANCEXB005交换机，设置PLC的IP地址为192.168.0.2。

ModbusTCP客户端配置：

在PLC的设备视图中添加"ModbusTCPClient"功能块（MB_CLIENT）。

配置MB_CLIENT的参数：远程服务器IP地址为192.168.0.10（PPI-ETH-YC01Plus模块的IP），端口号502，从站地址1。

编写数据读写逻辑：通过MB_CLIENT功能块周期性读取S7-200PLC的V区数据（如V0.0-V100.0对应的Modbus地址40001-40101），并将控制指令写入指定寄存器（如V200.0对应的40201）。

数据处理：在OB1组织块中编写数据处理程序，将从S7-200PLC读取的能耗数据（电流、电压、功率等）进行转换和标准化处理，存储至PLC的过程数据块（DB1）中，供上位机系统调用。

上位机与触摸屏配置

WinCC上位机配置：

在WinCCV7.5中创建与S7-1500PLC的连接，采用S7协议，IP地址192.168.0.2。

组态监控画面，包括能源站总览、各区域能耗监测、设备运行状态、报警信息等。

建立变量连接，将S7-1500PLC数据块（DB1）中的能耗数据和设备状态变量映射至WinCC变量。

配置历史数据归档和报表系统，设置数据采样周期为1分钟，生成日/周/月能耗报表。

触摸屏配置：

威纶通MT8102iE触摸屏：通过EasyBuilderPro软件配置与S7-200PLC的PPI通讯，设置波特率9600bps，PLC地址2，组态本地操作画面（如手动/自动切换、参数设置、故障复位等）。由于PPI-ETH-YC01Plus模块的直通功能，触摸屏与PLC的通讯不受以太网转换的影响，保持原有操作逻辑不变。

西门子TP1700精智面板：在TIAPortal中配置与S7-1500PLC的PROFINET连接，组态中央控制画面，实现对全系统的集中监控与操作。

五.系统功能与运行效果

主要功能实现

数据采集与集中监控：通过PPI-ETH-YC01Plus模块，S7-200PLC的实时数据（如各回路电流、电压、功率因数、开关状态等）经以太网传输至S7-1500PLC，再由WinCC上位机系统进行集中展示，管理人员可在中央控制室实时掌握各区域的能源运行状态。

远程控制与参数修改：上位机系统可通过S7-1500PLC向S7-200PLC发送控制指令（如远程启停设备、调整运行参数等），指令经PPI-ETH-YC01Plus模块转换为PPI协议后传递给S7-200PLC执行，实现远程运维。

本地与远程操作并行：威纶通触摸屏通过PPI-ETH-YC01Plus模块的9针接口保持与S7-200PLC的本地通讯，操作人员可在设备现场进行操作，同时不影响远程监控系统的数据采集与控制，实现"本地-远程"双操作模式。

报警与故障诊断：系统可实时监测设备运行状态，当出现异常（如过流、过压、设备故障等）时，S7-200PLC将报警信息经以太网传输至S7-1500PLC和上位机，触发声光报警并记录报警时间与原因，便于快速故障定位。

能耗分析与报表：WinCC上位机系统对采集的能耗数据进行统计分析，生成能耗趋势曲线和报表，为能源管理提供数据支持，帮助企业优化能源配置，降低能耗成本。

六.运行效果与效益分析

系统投入运行后，实现了以下显著效果：

通讯稳定性：PPI-ETH-YC01Plus模块表现出优异的稳定性，平均无故障运行时间（MTBF）超过10,000小时，数据传输延迟控制在50ms以内，满足实时监控需求。

操作便捷性：通过以太网通讯，技术人员可在办公室远程访问S7-200PLC，进行程序下载、在线监控和故障诊断，无需频繁往返现场，运维效率提升60%以上。

系统兼容性：模块完美支持威纶通触摸屏与S7-200PLC的通讯，无需修改原有触摸屏程序，保护了企业的既有投资，同时实现了与S7-1500PLC和WinCC系统的无缝集成。

能源管理水平提升：通过集中监控与数据分析，该能源站的能源利用率提升了8%，年节约能源成本约15万元；设备故障响应时间缩短了50%，减少因停机造成的损失约20万元/年。

扩展灵活性：基于以太网的通讯架构为未来系统扩展预留了空间，后续可方便地接入更多S7-200PLC或其他品牌的自动化设备，实现全厂区的能源一体化管理。

七.总结与展望

远创智控PPI-ETH-YC01Plus直通型以太网通讯处理器在该能源站的应用，成功解决了西门子S7-200PLC缺乏以太网接口的行业痛点，通过简单可靠的方式实现了与S7-1500PLC及上位机系统的通讯，同时保留了第三方触摸屏的本地操作功能。该方案具有以下特点：

经济性：无需更换大量在用的S7-200PLC，通过低成本的通讯模块实现系统升级，降低了改造费用。

易用性：模块配置简单，无需复杂的编程知识，安装调试周期短（整个系统从安装到投运仅用7天）。

兼容性：同时支持PPI协议和ModbusTCP/IP协议，兼容多品牌设备，适应复杂的工业现场环境。

可靠性：工业级设计，抗干扰能力强，适应宽温、潮湿等恶劣环境，保障系统稳定运行。

随着工业物联网技术的发展，该方案还可进一步扩展——通过在WinCC上位机系统中集成MQTT协议网关，可将能源数据上传至云端平台，实现更高级的数据分析与远程运维。远创智控的PPI-ETH-YC01Plus模块为老旧设备的数字化改造提供了一种高效、经济的解决方案，在工业自动化领域具有广泛的应用前景。

更多详细内容或具体配置过程可咨询羽工。
