TPS2378 IEEE 802.3at PoE 大功率 PD 接口，带 AUX 控制数据手册

这款 8 引脚集成电路包含实现 IEEE802.3at 2 类受电器件 （PD） 所需的所有功能。0.5 Ω的低内部开关电阻，加上 PowerPAD? 封装增强的散热性能，使该控制器能够连续处理高达 0.85 A 的电流。该TPS2378具有辅助电源检测 （APD） 输入，可优先使用外部电源适配器。它还具有100 V通晶体管、140 mA浪涌电流限制、2类指示、自动重试故障保护和漏极开路电源良好输出。
*附件：tps2378.pdf

特性

• IEEE 802.3at Type-2 硬件分类，带状态标志
• 适配器优先级输入
• DC/DC转换器使能
• 坚固耐用的 100 V、0.5 Ω热插拔 MOSFET
• 工作电流高达 850 mA
• 1A（典型值）工作电流限制
• 15 kV 和 8 kV 系统级 ESD 能力
• PowerPAD HSOP 封装

参数

方框图

?1. 产品概述?
TPS2378是德州仪器（TI）推出的8引脚集成电路，专为IEEE 802.3at Type-2供电设备（PD）设计，集成以下核心功能：

• ?高功率支持?：通过0.5Ω低阻内部开关，支持持续850mA电流（最大1A限流）。
• ?兼容性?：符合IEEE 802.3at标准，适用于Type-2硬件分类，并向下兼容Type-1设备。
• ?关键特性?：
  • 辅助电源检测（APD）输入，支持外部适配器优先级切换。
  • 140mA浪涌电流限制、Type-2 PSE状态指示（T2P引脚）。
  • 15kV系统级ESD防护及100V耐压MOSFET。

?2. 主要应用场景?

• 视频电话、VoIP设备
• 多频接入点、安防摄像头
• 微型基站（Pico-base Stations）
• 强制四对线高功率设备（如SLVA625参考设计）

?3. 功能模块详解?

• ?检测与分类?：
  • ? 检测（DEN） ?：通过24.9kΩ电阻实现标准签名（23.7kΩ–26.3kΩ）。
  • ? 分类（CLS） ?：外接电阻（如63.4Ω对应Class 4）编程功率等级，支持双事件分类协议。
• ?电源管理?：
  • ?APD引脚?：电压>1.5V时禁用PoE，优先使用适配器电源。
  • ?CDB引脚?：浪涌期间拉低，用于下游DC/DC转换器使能控制。
  • ?T2P引脚?：指示Type-2 PSE连接或APD激活状态。
• ?保护机制?：
  • 热关断（OTSD）、电流折返（12V阈值触发）、输入UVLO（38.1V开启/32V关闭）。

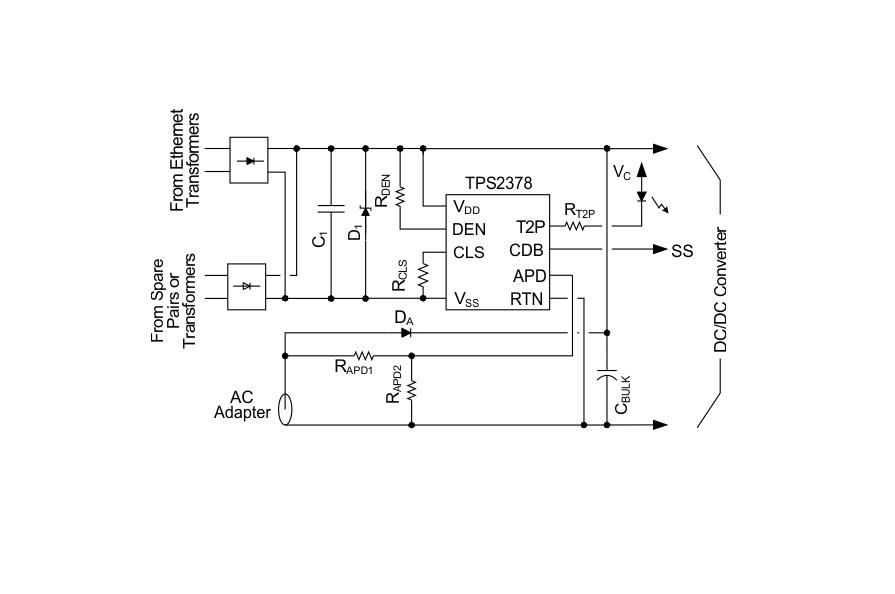

?4. 典型电路设计?

• ?输入桥接?：建议使用100V Schottky二极管以减少损耗。
• ?布局建议?：
  • 优先点对点布线，缩短高频路径（如VDD-TVSS）。
  • PowerPAD?需连接至VSS并扩大铜箔面积散热。
• ?关键元件选型?：
  • 输入TVS管（如SMAJ58A）、0.1μF VDD旁路电容。

?5. 文档与支持?

• 参考设计：SLVA625（四对线51W方案）、SLVA306（适配器ORing方案）。
• 封装信息：8引脚HSOP（PowerPAD?），尺寸4.89mm × 3.90mm。
