PCB行业常见问题SMT后白油变色：众阳电路解决方案满足客户需求

你是不是还在为PCB打样之前，担心下单后出现SMT后白油变色类似的问题呢？今天众阳电路专门针对SMT后白油变色来讲解是如何解决客户这个疑问痛点的，因为这些问题在我司工程设计或生产工艺上早已得到预防。

众阳电路至2007年成立已有18年的pcb制造经验，对于自身及行业中诸多品质问题已经形成非常完善的设计方法及品质管控系统。

所以，对于我司的管控措施，客户在完成下单并交付PCB后，给我们反馈不仅PCB品质满足要求，终于明白这些问题产生的原因，解决了多年的困扰与疑惑。

?

SMT 后白色字符变色

1. 不良现象

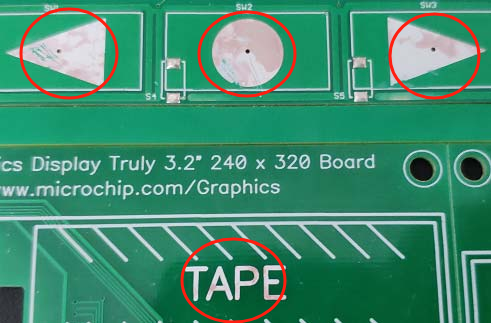

某新客户反馈其经常遇到SMT后白色文字符号变色（变红、变紫），虽然不影响PCBA功能，大多时候虽然让步接受，但是极大的影响了PCBA的美观。

2. 根本原因

SMT 后白字变色的PCB均为沉金工艺，这是因为沉金药水含氰化亚金钾 KAu(CN)?，当其残留在PCB板字符表面，在SMT的高温环境下，氰化物会发生分解并与字符油墨产生化学反应，导致字符表面变色，氰化物残留越多则变色越明显。

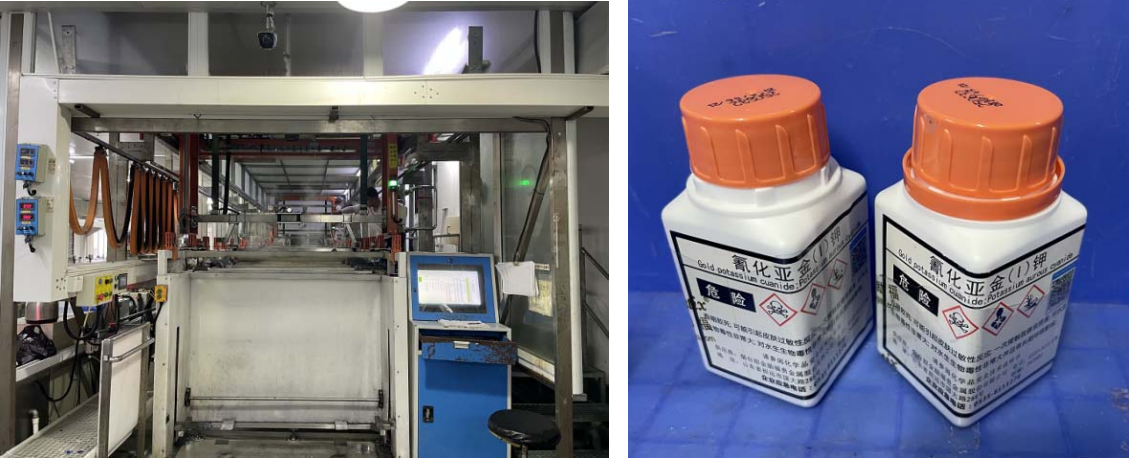

? ? ? ? ? ? ? ? ? ? ? ? ? ? （沉金线） ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（ 原材料“氰化亚金钾”）

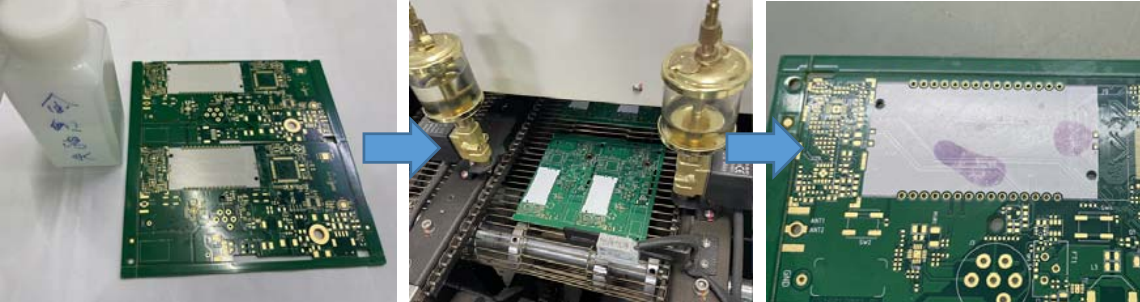

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （白油上涂抹金缸药水） ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（过IR炉） ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （白油表面变紫色） ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

3. 众阳电路解决方案

众阳电路在2016年就已通过设备升级、优化白油材料、调整沉金水洗参数彻底解决了该问题，这三项措施每一项均能改善白色字符炉后变色，三项措施等于三重保障，至今近10年该问题没有发生过。

1、喷墨机制作白色字符——表面光滑不易吸附氰化物

我司自2016年起就已经引进喷墨机制作白色字符，与传统丝网印刷不同，喷墨机除了精度更高、更便捷以外，制作的字符表面更加光滑，不易吸附沉金的氰化物。

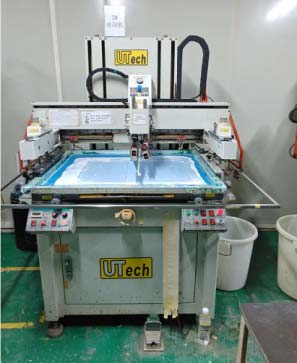

字符喷墨机	传统字符丝印机

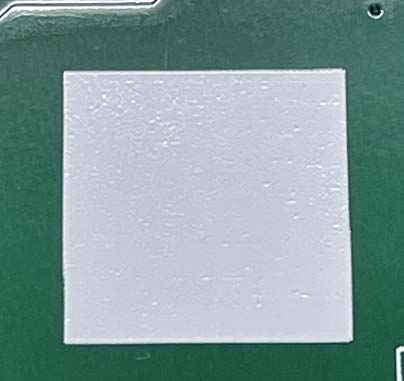

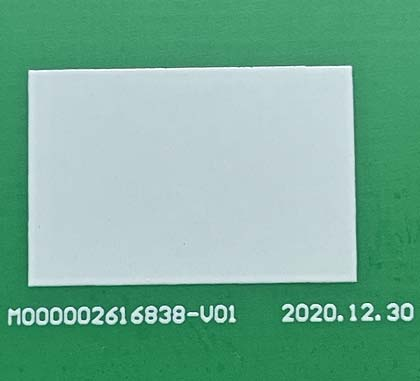

字符表面光滑	字符表面粗糙

2、选用知名品牌耐化金白油‐‐‐残留沉金药水也不会变色

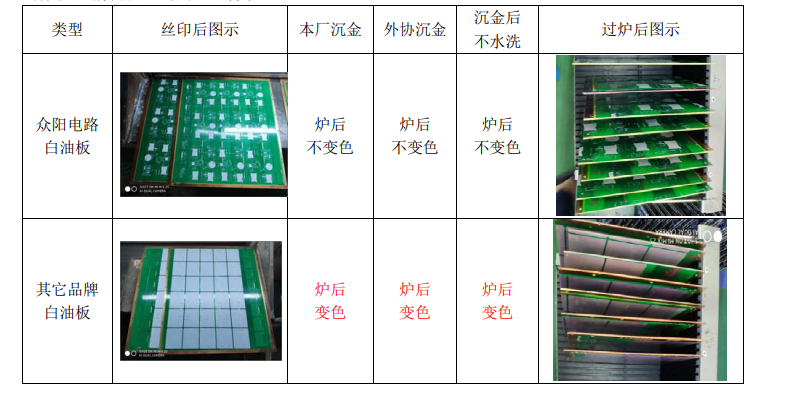

众阳电路选用的白油为行业知名品牌，经过内部测试在不同极端条件下也不会发生变色；同时对比的有其它品牌白油，试验后全部变色

3、沉金线后处理配置高温纯水洗‐‐‐高温水洗强力去残留

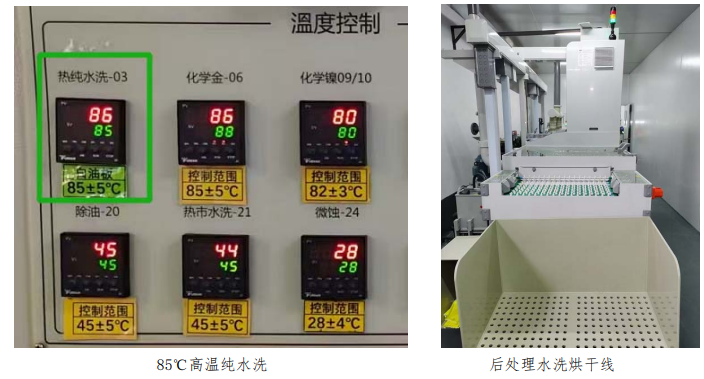

沉金线金缸之后配置有高温纯水洗缸，温度范围85±5℃，高温水洗更易去污去残留，我司沉金后的板通过针对性的高温纯水洗，外加常规后处理水洗烘干，能够彻底清洁板面。

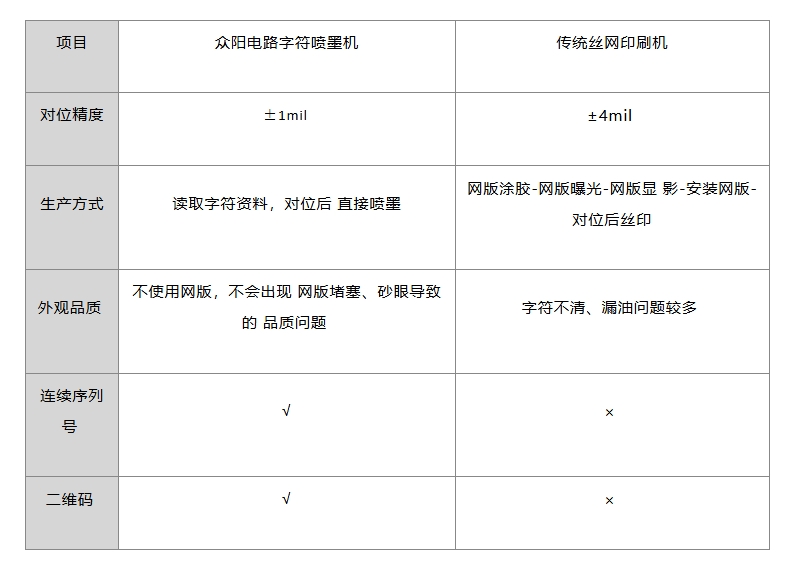

众阳电路通过先进的字符喷墨设备、选用性能优异的白油、沉金线配置高温水洗缸，让白色字符PCB在SMT高温炉后也始终能够保持洁白。同时众阳电路2025年更新了行业最新一代的字符喷墨机，制作的白油块更加平整美观，其较丝印机也有诸多优点。

审核编辑 黄宇
