THS2630 35V、180MHz高速低噪声全差分放大器技术手册

THS2630 属于全差分输入和差分输出器件系列，该系列器件使用德州仪器 (TI) 先进的高压互补双极工艺制造。

数据手册：*附件：THS2630 35V、180MHz高速低噪声全差分放大器技术手册.pdf

THS2630 使用从输入到输出的真正全差分信号路径，具有高达 ±17.5V 的高电源电压。这种设计带来了出色的共模噪声抑制能力（800kHz 时为 95dB）和总谐波失真（2V PP、250kHz 时为 ?108dBc）。高电压差分信号链可通过宽电源电压范围提高裕量和动态范围，而无需为差分信号的每个极性添加单独的放大器。

THS2630 在 –40°C 至 +85°C 的宽温度范围内运行。

特性
? 高性能
– 带宽：187MHz（VCC = ±15V，G = 1V/V）
– 压摆率：75V/?s
– 增益带宽积：245MHz
– 失真：-108dBc THD（2VPP、250kHz 时）
? 电压噪声
– 1/f 电压噪声拐角频率：85Hz
– 输入基准噪声 1.1nV/√Hz
? 单电源电压范围：5V 至 35V
? 静态电流（关断）：770?A (THS2630S)

引脚功能和配置

典型特性

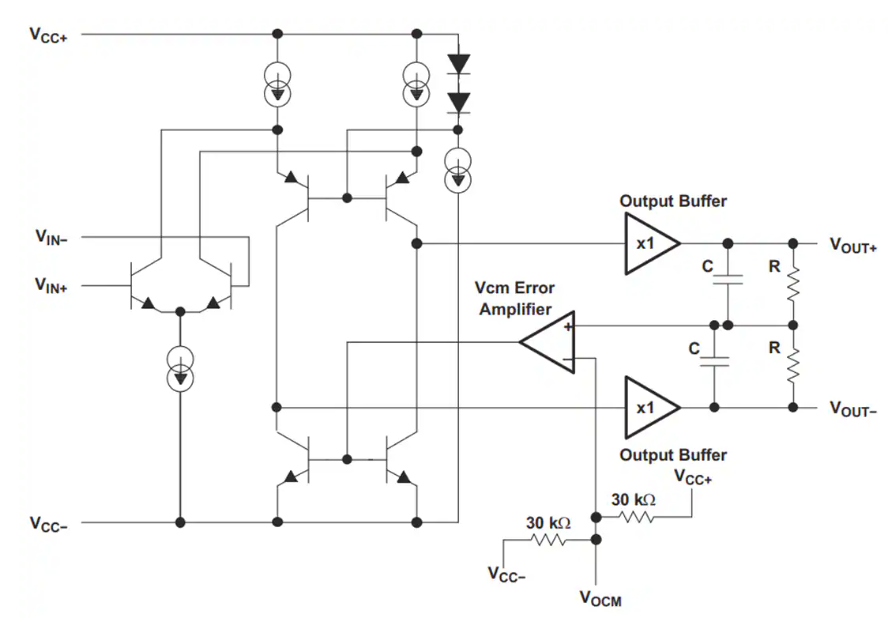

功能方框图

应用
? 单端至差分转换
? 差分 ADC 驱动器
? 差分抗混叠
? 差分发送器和接收器
? 输出电平转换器
? 医疗超声波
