无处遁逃 国外牛人完美DIY彩色系统监视摄像机

电子发烧友网讯【编译/春波绿影 电子大兵】：我花费了200美金去打造了一个包含有四个摄像机的彩色系统监视方案，我可以从任何网页浏览器观测到我家周围的情况。相对于市面上的一些相类似的系统，我这个方案会便宜很多。以下就是我制造这个监视方案的流程。

工具：

连接到Picaxe微控制器的三个缆心线

适合LED大小的电钻和钻头，RCA接口，开关和固定螺丝

PIC微控制器Microchip#PG-164130的PICKit 3内部编程器

螺丝刀

电烙铁和焊料

Picaxe微控制器SparkFun#PGM-09260的USB编程器

相关配件：

监控摄像头，防水的，彩色的，能够支持夜视

AV端子转USB的转换器

Windows系统的电脑，有一个USB2.0端口，同时有高质量网络流软件。

视频转换器PCB

微控制器Picaxe-14M 或者PIC16F684

四双向模拟开关CD4066

5V稳压器LM7805

4个LED等，3mm或者5mm，不同的颜色。

电阻，1/4W，470欧（4个），10千欧（4个）

四个拨动开关 SPST

10欧到100欧的线性电位器

10微法的单质电容

2个14pin的DIP插槽

9V-12V，2A的电源

4个RCA接口

RCA连接线

直流电源插座

电线

6“×3”×2“的盒子

#4-40×1”的机械螺丝

4个塑料压铆螺母柱

?W： 10kΩ ， 22kΩ的电阻各一个

3pin插针和4pin插针

步骤：

第一步：安装监控摄像头

确定好位置以后，安装好监控摄像头，每个摄像头后面都有个RJ11（严格来说应该是RJ45）的电话接口。这个接口允许80‘的线缆延长，它的另一端则分成一个AV端子的黄色RCA插头，一个接收监控视频麦克风音频的白色RCA插头，还有一个连接9V电源的接口。

我并没有把音频接入网上，只是把它接到室内的一对喇叭上。

摄像头和电缆经证实是防水的，但是摄像头线缆和延长线连接间的RJ11连接器被水分侵蚀。我用塑料袋把它封好之后，就不再出现任何问题了。

这些视频线将被插入一个自制的视频转换器，这个通过AV端子到USB转换器连接到PC。凭借摄像头的电缆布线，你可以很轻易的缩短了摄像头安装接近开关的线长。你同事可以延长电线，但视频质量肯定会受影响。

第二步：

视频切换器收来自多个摄像头的输入，并以用户设定的间隔重复循环，设定他们的流程以保证单个视频轮流输出。这不是个复杂的设备，它只有两个芯片，一个四双向模拟开关4066

和一个Picaxe-14M或者一个PIC16F684微控制器，4066安排视频输入的单个输出。

与此同时，微控制器用来控制哪个摄像头处于激活状态，从拨动开关读取信息，并计算每个摄像头的时间间隔，从电位计读取设置。四个LED灯提供额外的指示，以提醒哪个摄像头正在工作。

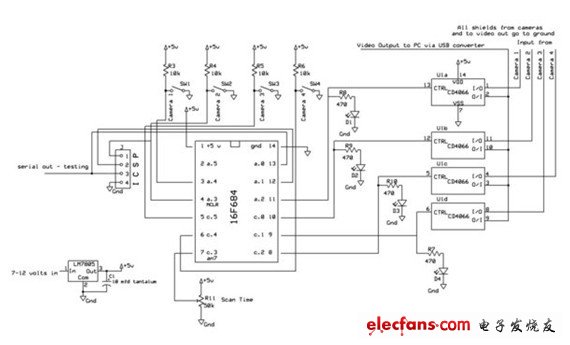

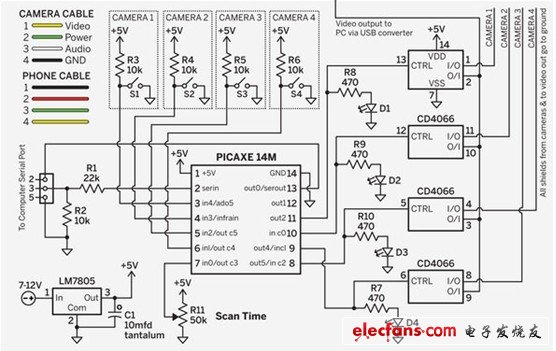

第一幅原理图展示Picaxe-14M切换器。第二幅图展示PIC16F684的版本，这4个摄像头输入传送到切换器的输入pin1，，1，8和4。与此同时微控制器输出2-5端口（Icpin8-11），然后决定哪一个输出视频，在控制器的输入端，输入pin0-5（Icpin3-7）是从拨动开关和电位计读取信息。

第三步：

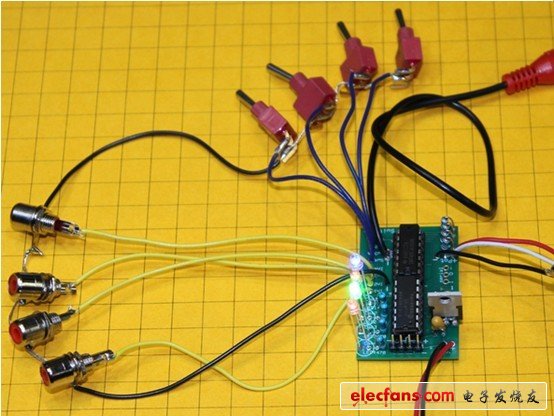

为了做这个切换器，首先就要按照PCB上的记号焊接元器件到板上，焊接一个14PIN的插槽到适当位置来插入切换器和微控制器芯片，焊接LED，焊接各种附件。

对于板外的连接，焊接RCA接口的线到板上的IN1-IN4，透过它可以传送摄像头信号。焊接另一边的开关或者DIP开关到板上的SW1-SW4。电线连接RCA接口的外部连接和没连上的开关引脚。千万不要先接上DC电源接口或者视频输出线。

第四步：

在盒子上钻孔，安装PCB，螺丝，开关，RCA接口，电源接口，和视频输出线，安排好位置。

气短RCA电缆，将切断端穿过盒子上的一个洞，打一个结防拉力。然后焊接到板上的视频输出，中心连接到（+），输出屏蔽线连到（--）。

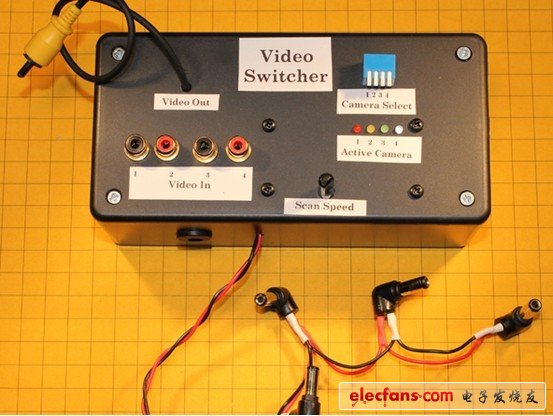

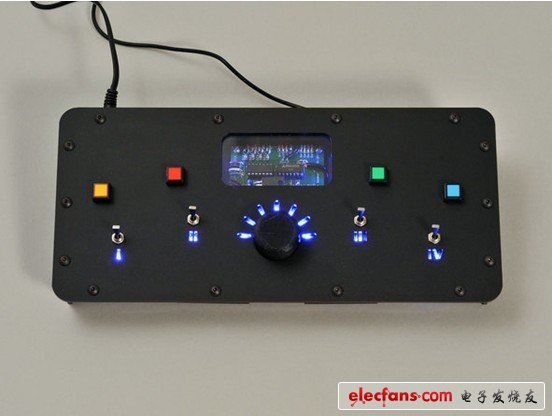

安装好所有东西，整体如图所示。

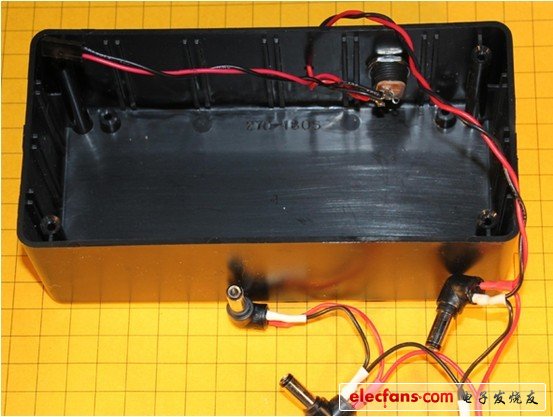

我利用2A，12V的DC供电，我把包括转换器的插头切断，并将它们并联到DC电源接口，之后从DC电源接口到正负端连接另一对并联线，这个电源插口可以从盒子内部或者外部给监控摄像头供电。

第五步：

安装Picaxe或者PIC微控制器的软件，按照提示操作。

通过ICSP编程的PIC16F684，你必须配置你的编码器使Pin4设置为一个输出pin，同时你必须使开关连接到这个pin设置为关，编译和上传代码到微控制器，把芯片插入到PCB，之后你可以连接上。

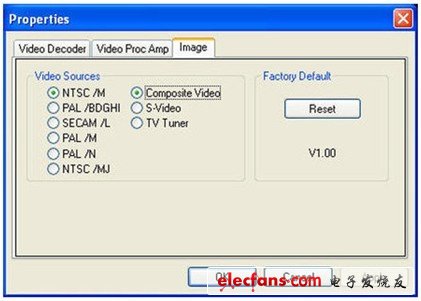

下载并安装Yawcam，然后运行它并选择设置——讲个摄像头，Syntek STK1150应该在配件清单里出现，选择设置——设备（Syntek STK1150）——设备属性，同时选择NTSC/M和Composite Video。

从主菜单，选择设置——编辑设置——然后选择启动和开始视频流输出，点击Stream，木人的端口数字应该是8081，我把它改为8888去使用我网络上的其他设备，但你可以保留在8081。

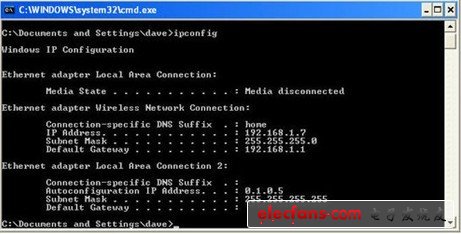

选择File → Enable Stream-output，如果你的电脑防火墙提醒你这是一个受限制的，选择解除，为了看到网络视频图像，在浏览器输入8081后，再输入你的本地IPv4地址，你可以在命令行输入ipconfig之后得到这个地址。

第六步：

如果你只是打算从你家里的网络看到视频图像，那就OK了，但如果你想透过网络看到，你必须定义你的路由或者防火墙，允许Yawcam被访问。这个通常包含设置端口映射，这样的话电脑IP地址可以从防火墙外面访问。

如果你的路由器设置动态IP地址，它就会停止任何正在工作的URL，为了创造出一个不间断的URL。我用到NO-IP动态DNS。，为了用到这个免费服务，你需要安装一个小型的程序到你的家用电脑上，这样它就会主动检查本地IP地址同时会重新定义一个你指定的网络地址。

我用了这个系统两年了，对于整个监视来说完美至极。如果你有兴趣的话，也可以搞一个，谢谢。
