AXS4004 5V 300mA 低噪声电荷泵 DCDC转换器 爱协生 兼容HX4004/LP3102
概述
AXS4004是一款低噪声、固定频率360KHz的电荷泵型DC DC转换器，在输入电压2.5V到5V的情况下，恒定输出5V电压，电压精度为：3%，输出电流最大达到300mA。AXS4004外部零件少，非常适合小型的电池供电应用。AXS4004优化后的电荷泵结构具有输出纹波小、对FM等无线设备干扰极低的优点。
AXS4004具有OCP、OTP、短路保护、软启动功能，使能控制默认关闭，静态电流1mA，关断电流最大1uA。 AXS4004提供SOT23-6L封装形式。兼容HX4004/LP3102。
特性
- 固定输出 5V（精度3%）
- 输入电压 2.5V~5V
- 输出电压 4.85V~5.15V
- 输出电流高达：300mA (VIN=4.5V)
- 低噪声固定频率(360KHz)
- 关断电流最大1uA
- 具有 OCP、OTP、短路保护
- 软启动功能
应用
- USB OTG
- 蓝牙音箱主控5V供电、读卡器
- LED背光
芯片功能描述
AXS4004使用开关电容充电电荷泵将输入VIN升压至恒定输出电压，输出恒定电压的产生是根据内部电阻分压器及电荷泵电流调节来获得，2个非重叠的时钟开关信号去激活电荷泵开关，第1个时钟信号控制将电容从VIN处充电，第2个时钟信号控制电容的放电路径，使电容上的电荷与VIN电荷相叠加，通过交替控制实现充放电从而得到所需要的恒定输出电压，控制开关频率保持在360KHz 运行。
审核编辑 黄宇
声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人，不代表电子发烧友网立场。文章及其配图仅供工程师学习之用，如有内容侵权或者其他违规问题，请联系本站处理。
举报投诉
-
转换器
+关注
关注
27文章
9152浏览量
152704 -
DCDC
+关注
关注
29文章
886浏览量
73745 -
开关电容
+关注
关注
0文章
107浏览量
18824
发布评论请先 登录
相关推荐
热点推荐

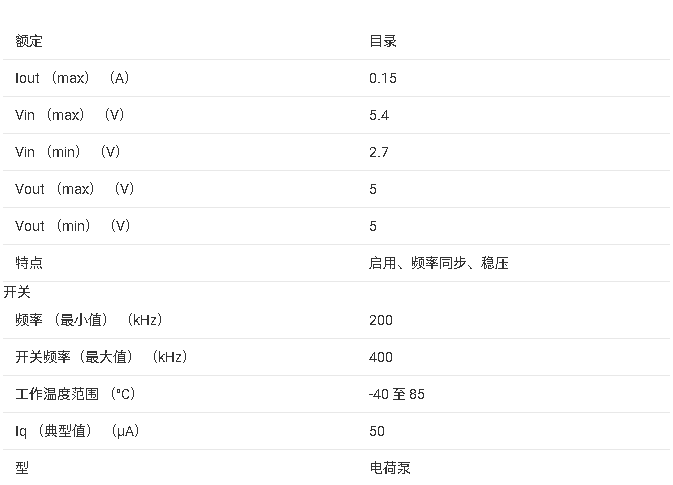

TPS60111 3节电池至稳压5V、150mA低噪声电荷泵数据手册
电容器即可构建完整的低噪声DC/DC转换器。两个单端电荷泵的推挽式工作模式确保了电流连续传输到输出时的低输出电压纹波。通过 3V 输入，TPS60111可以启动到满载，负载低至 33

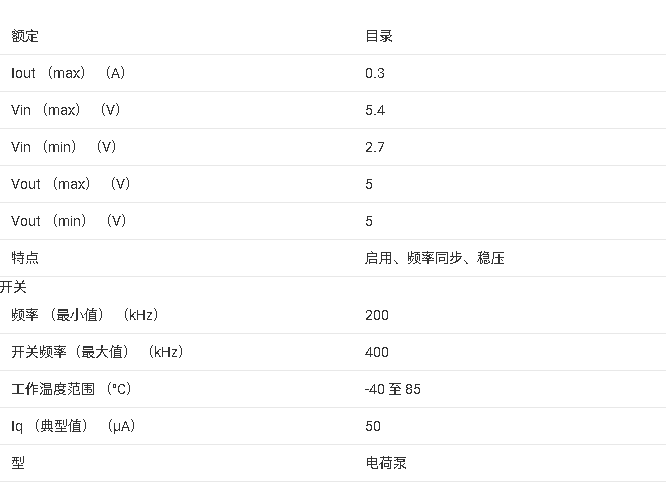

TPS60110 3节电池至稳压5V、300mA低噪声电荷泵数据手册
即可构建一个完整的低噪声DC/DC转换器。两个单端电荷泵的推挽式工作模式确保了电流连续传输到输出时的低输出电压纹波。从3 V输入开始，TPS60110可以在低至16 Ω的负载下启动到满
TPS60101 稳压 100mA、3.3V 高功率低噪声电荷泵 DC/DC 转换器数据手册
的低噪声DC/DC转换器。两个单端电荷泵的推挽式工作模式确保了电流连续传输到输出时的低输出电压纹波。通过 2V 输入，TPS60101可以启动到满载，负载低至 33 Ω。
TPS60100 稳压 200mA、3.3V 大功率低噪声电荷泵 DC/DC 转换器数据手册
的低噪声DC/DC转换器。两个单端电荷泵的推挽式工作模式确保了电流连续传输到输出时的低输出电压纹波。通过 2V 输入，TPS60100可以以低至 16 Ω的负载启动到满载。
TPS60133 3节电池至稳压5V、150mA高效电荷泵，带电源良好比较器数据手册
和TPS60131的输出电流为 300 mA，150 mA TPS60132和TPS60133器件，全部来自3 V输入。只需四个外部电容器即可 构建完整的高效DC/DC
TPS60130 3节电池至稳压5V、300mA高效电荷泵，带低电量比较器数据手册
和TPS60131的输出电流为 300 mA，150 mA TPS60132和TPS60133器件，全部来自3 V输入。只需四个外部电容器即可 构建完整的高效DC/DC
TPS60132 3节至稳压5V、150mA高效电荷泵，带低电量比较器数据手册
和TPS60131的输出电流为 300 mA，150 mA TPS60132和TPS60133器件，全部来自3 V输入。只需四个外部电容器即可 构建完整的高效DC/DC
TPS60131 3节电池至稳压5V、300mA高效电荷泵，带电源良好比较器数据手册
和TPS60131的输出电流为 300 mA，150 mA TPS60132和TPS60133器件，全部来自3 V输入。只需四个外部电容器即可 构建完整的高效DC/DC

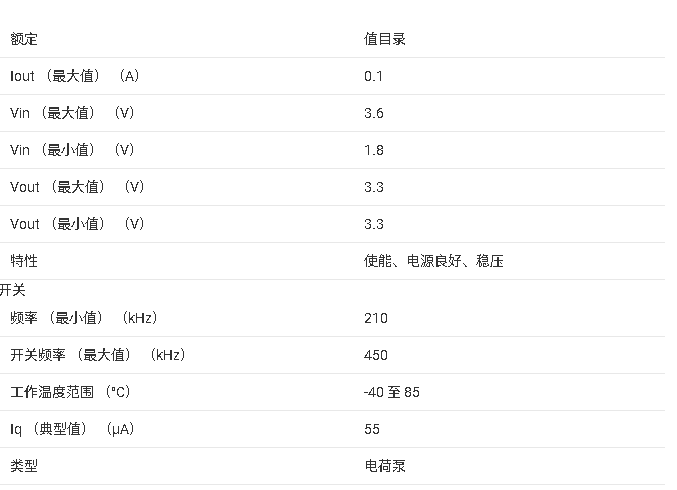

TPS60123 稳压 100 mA 3.3V 高效电荷泵 DC/DC 转换器，带电源良好检测器数据手册
（TPS60122和 TPS60123 为 100 mA），所有这些都来自 2V 输入。需要四个外部电容器来构建一个完整的高效DC/DC电荷泵转换器。为了在宽输入电压范围内实现高效率，
TPS60122 稳压 100mA、3.3V 高效电荷泵 DC/DC 转换器，带低电量检测器数据手册
（TPS60122和 TPS60123 为 100 mA），所有这些都来自 2V 输入。需要四个外部电容器来构建一个完整的高效DC/DC电荷泵转换器。为了在宽输入电压范围内实现高效率，
TPS60500 250 mA可调（0.8V-3.3V）高效降压电荷泵数据手册
TPS6050x 器件是开关电容器电压转换器系列，设计为 特别适用于空间关键型电池供电应用。
TPS6050x 降压电荷泵产生稳压、固定的 3.3V、1.8V、1.5

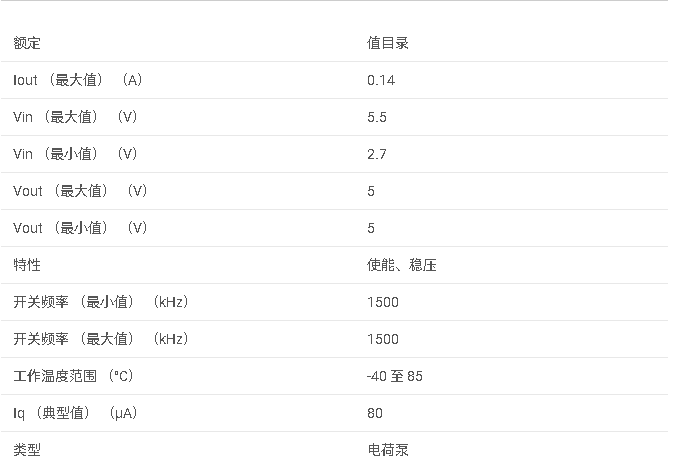

TPS60150 140mA、5V 电荷泵，采用 2x2 SON数据手册
