资料介绍
介绍
这个TI设计的目的是提供一个孤立的DC / DC转换器的一个关键的解决方案独特的高效率,超低功耗和低功率水平高达60毫瓦。本设计(tida-00349)的特点是在?40°C,+ 25,+ 85°°C,C和从3 V输入电压范围5.2 V和输出电流高达10毫安。低开关频率为60千赫,这是独立的负载,使这种设计在噪声敏感的应用程序,是一个重要的先决条件保持开关损耗低。低开关频率也有助于实现一个独特的高低功率效率。此外,肖特基二极管的辅助侧电路协助提供超过5 V输入操作一个85%的效率在15兆瓦至50兆瓦的输出功率和超过80%的效率为3.3V的操作在3到20兆瓦的功率电平。
隔离的DC / DC转换器采用开环控制方法,简化了设计和制造光耦多余。
单面,人口丰富的PCB是一个方便的工具进行评估的设计。优化数量头和跳线提供了一个简单的方法修改板和适应不同各种各样的应用的要求。
系统描述
低功耗,隔离直流/直流转换器如这tida-00349设计常用于大各种应用,如工厂自动化,过程控制,楼宇自动化和便携式仪器仪表。
使用这种设计的主要目的之一是避免在信号调理和接地回路数据传输应用。该设计也可以用于类似的情况下的功能隔离所用变压器已足够。此设计的其他用途可能需要使用修改变压器履行更严格的隔离要求。
而高效率的隔离DC / DC转换器解决上述输出功率范围的解决方案数百毫瓦已经可用[ 1 ],这tida-00349参考设计能够实现独特的高功率转换效率,即使在低得多的输出功率电平,范围从一些几十毫瓦到亚毫瓦范围。这种效率允许应用程序与有限的输入功率预算大大受益于这个设计,如循环供电4 - 20毫安发射机或总线总线功率有限的供电应用。

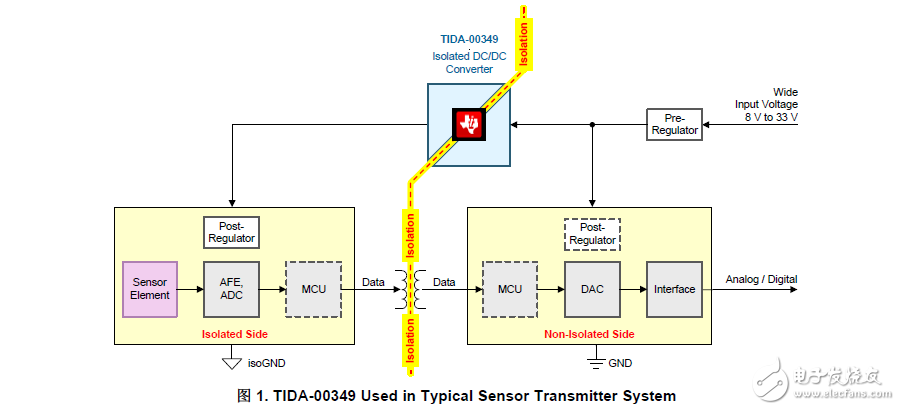

图1显示了一个典型的传感器变送器应用在tida-00349装置功率信号孤立侧的调理与信号处理。一个预稳压tida-00349到权力使其在系统中使用,是由更高的电压比目标3 - 5.2-v输入此参考设计的电压范围。
