发视频资料介绍
引言
对于任何需要在带电背板上进行电路板插拔操作的繫统而言，热插拔 （Hot Swap?） 控制器都是必不可少的。该控制器必须使电源电压和流入板卡旁路电容器的电流缓慢地斜坡上升，从而最大限度地抑制背板上的扰动以及对其他板卡的干扰。同样，它还必须在某块故障板卡吸收过大电流的时候使其与背板断接。该控制器还负责监视背板电源上的欠压和过压条件，以确保板卡电路的可靠操作。LTC?4215-1 显然在此基础上更进一步，它在热插拔控制器中集成了叁个通用型 I/O （GPIO） 线和一个具高準确度的 ADC，旨在提供有关电路板电压和电流的定量信息。见过用新式的汽车仪表板信息显示屏来替换车辆老式的“发动机故障检查”指示灯吗？ 升级至 LTC4215-1 就与之相似。
附加控制

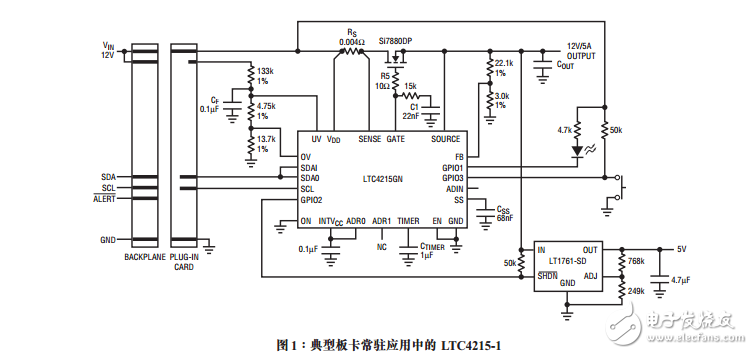

除了电路板的实际功能 （电信、数据采集 ? 等） 之外，在一块板卡上还有许多被认为是“电源关卡”组成部分的功能。这些功能包括电源排序、提供电源状态信息、监视按钮等。LTC4215-1 的 GPIO 引脚非常适合于这些功能。把 ON 引脚连接至高电平将在一个 100ms 的上电延迟之后接通传输 FET。把 ON 引脚接地将启用 FET 的软件控制。GPIO 引脚的状态可在启用 FET 之前设定，从而在启用下游电源之时确保一种已知状态。GPIO1 引脚在上电时的缺省状态为高电平，并能够吸收 5mA 的电流。GPIO2 引脚的缺省状态为高电平，并可吸收 3mA 的电流。GPIO3 引脚的缺省状态为低电平，并能吸收100?A 的电流。
