这是一种ltc3649单片降压稳压器操作从3.1v输入电压范围至60V，高效地生产（单）电阻可编程出电压高达4A输出电流。这些特点使它成为引人注目的工业或汽车电源输出电压从（VIN–0.5V）地。一个独特的特点的ltc3649是它能够提供动力到关键系统时，有停电，没有任何额外的组件。
保持电路提供电源到关键系统时主电源轨失败，允许他们执行重要的内务管理任务，如数据保留，在短时间内，所有可用的能量丢失。典型的套牢解决方案采用专用控制器和大型存储电容器［ 1，2 ］从而额外的成本和复杂性是必要的，如果关键电路需要显着的功率和保持时间。但是，如果所需的保持能量相对低的ltc3649可以执行此任务没有额外的电路。

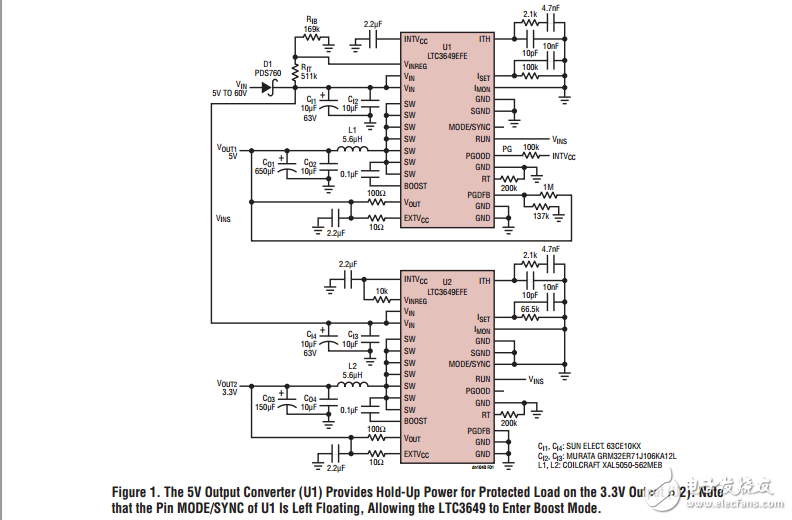

这里描述的双输出转换器工程作为常规降压电源正常操作条件。但在权力中断时，转换器本身成为能量源码，维护编程输出电压至临界电路。要执行此任务，U1变输入电压断开时的升压转换器，放电输出电容提供支撑能量。
