紫金桥组态软件可以通过三菱PLC的232BD通信模块与三菱FX3G系列PLC之间进行通信，本协议可以采用串行通信，使用您计算机中的串行口与三菱PLC进行通信。
FX系列PLC支持无协议的RS232和RS485通信协议两种通信方式，FX系列PLC与通信设备间的数据交换。

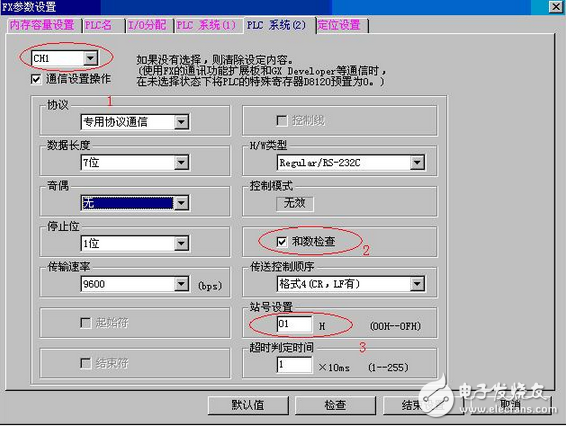

协议：选择专用协议通信；H/W类型：Regular/RS-232C；传送控制顺序：格式4。数据长度、奇偶、停止位、波特率可以根据自己的需要设置。
由特殊寄存器D8120的内容指定，交换数据的个数、地址用RS指令设置，并通过PLC的数据寄存器和文件寄存器实现数据交换，在PLC程序中向D8120寄存器传送设置数据，参数包括波特率 、停止位和奇偶校验等，它们通过位组合方式来选择，这些位存放在数据寄存器D8120中。
