选型手册：27.5-31GHz 25W 大功率放大器—CHA8362-99F

功率放大器 放大器
型号： CHA8362-99F

--- 产品参数 ---

  • 产品型号 CHA8362-99F
  • 产品类型 功率放大器
  • 品牌 UMS

--- 产品详情 ---

CHA8362-99F

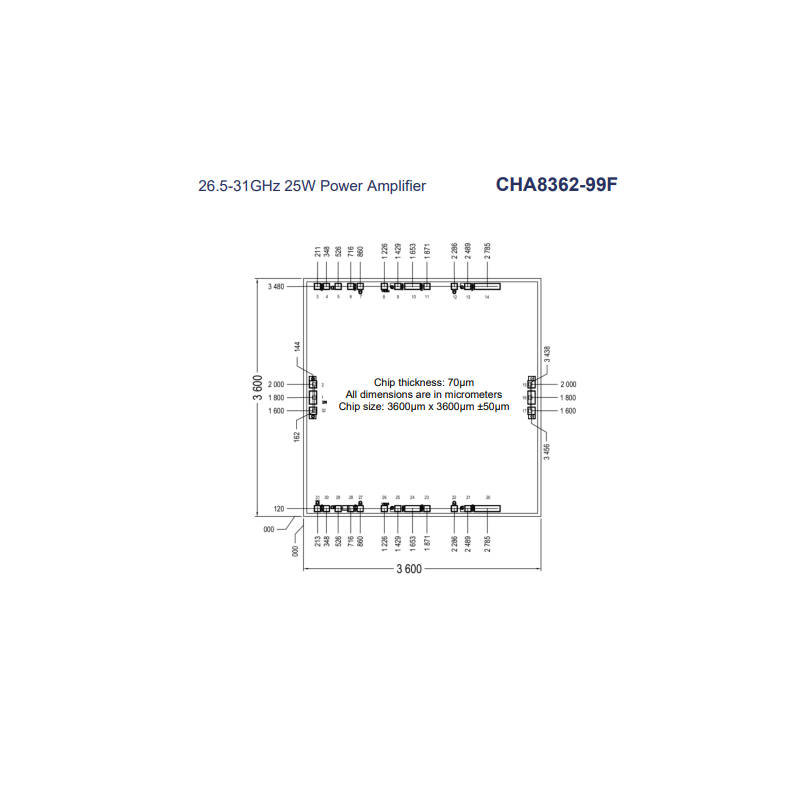

       CHA8362-99F 的尺寸小巧，只有 3.6 x 3.6 mm?，它像一位轻盈的舞者，灵活地融入各种紧凑型设备中，为设计提供了更大的自由度。而 50Ω 的输入和输出阻抗则像一位友善的使者，方便地与其他射频器件连接，构建起强大的射频系统。



频率范围: 26.5 - 31 GHz
输出功率: 25W (饱和), 40dBm (线性)
效率: 30% (PAE)
增益: 25dB (线性)
ACPR: -33dBc (40dBm 输出, 256QAM)
NPR: 19dBc (40dBm 输出)
偏置: Vd = 25V, Idq = 440mA, Vg = -3V (典型)



CHA6653-98F
CHA6653-QXG
CHA3396-QDG
CHA6354-QQA
CHA6357-QKB
CHA8262-99F
CHA2595-98F
CHA2595-QDG
CHA2494-QEG
CHA2494-98F
CHA7453-99F
CHA6095-QKB
CHA6094-QKB
CHA7452-99F
CHA3398-98F
CHA5659-98F
