FSQ26

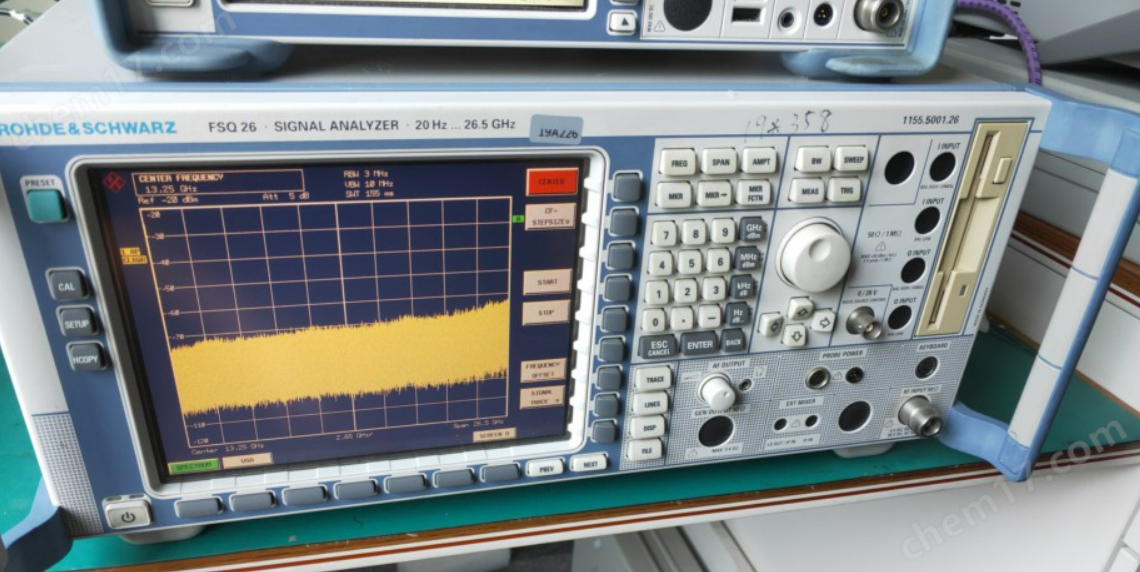

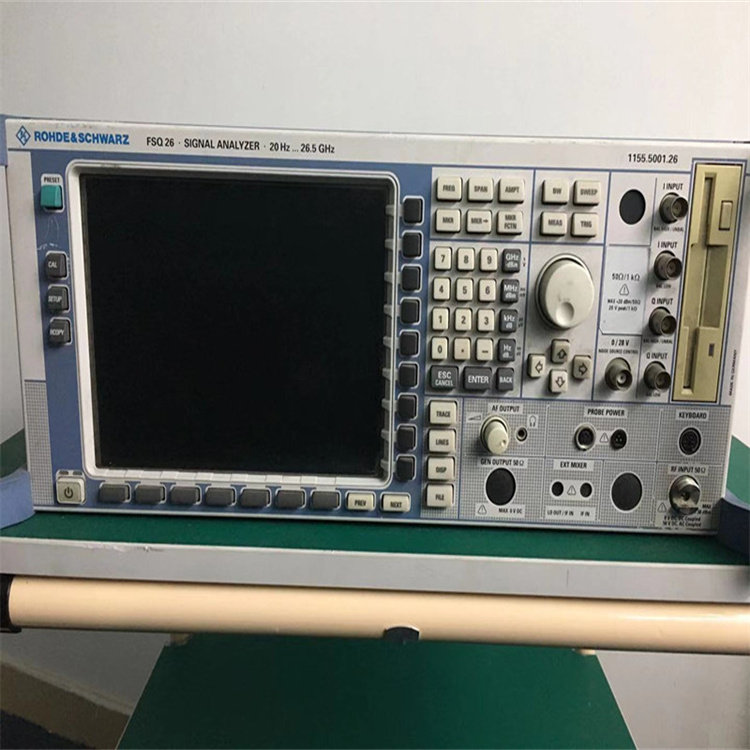

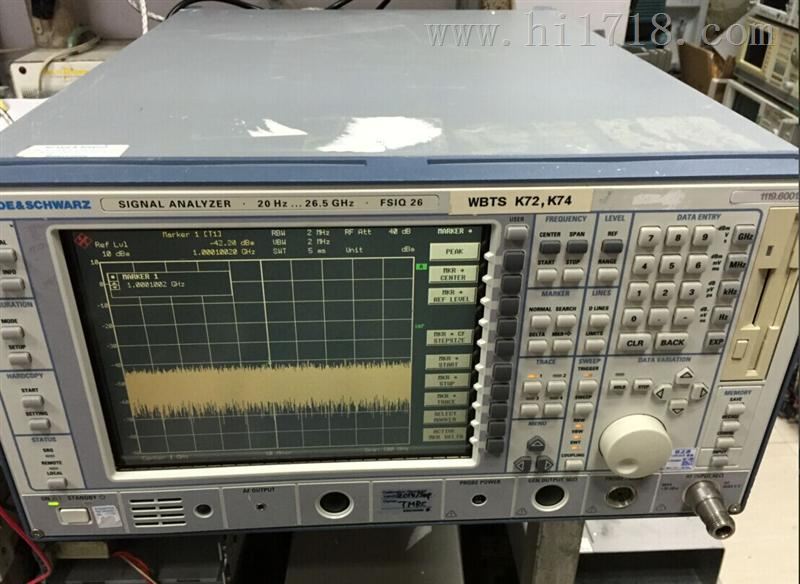

FSQ26罗德与施瓦茨26.5GHz信号分析仪
产品概述
R&S FSQ26 信号分析仪将两种仪器合二为一。它提供高达 120 MHz 解调带宽的信号分析以及高端频谱分析仪的动态范围。
频率范围：20 Hz 至 26.5 GHz
高端频谱分析仪的动态范围
TOI + 25 dBm，典型值
1 dB 压缩 +13 dBm，典型值
84 dB ACLR/3GPP，带噪声校正
附加功能:
28 MHz信号分析带宽
相位噪声:典型值–133 dBc(1Hz ), 10 kHz载波偏移，载波频率500 MHz
失真:1赫兹
参考频率:老化:1 x 10–7/年，R&S FSU-B4选项:2 x 10–8
带前置放大器的DANL(R&S FSU-B25)，1 GHz，1Hz RBW:–162 dBm
跟踪检测器:最大峰值、最小峰值、自动峰值、样本、RMS、平均值、准峰值
总测量不确定度，f < 3.6 GHz: 0.3 dB
显示线性度:0.1 dB (0 dB至–70 dB)
接口:GPIB或局域网接口
采样速率:可编程:10 kHz至81.6 MHz，步进为0.1 Hz
ADC分辨率:14位
I/Q存储器:I和Q数据各16m采样
阻抗:50ω
连接器:测试端口适配器2.92毫米(K)/N内螺纹
衰减器的设置范围:0 dB至75 dB，步进为5 dB
显示屏:21厘米液晶TFT彩色显示屏(8.4英寸)
分辨率:800 × 600像素(SVGA分辨率)
像素故障率:< 1×10–5
大容量存储器:硬盘、USB闪存盘(未提供)
数据存储:> 500个仪器设置和跟踪
交流电源:100 V到240 V，3.1 A到1.3a；50赫兹至400赫兹，防护等级I至VDE 411
功耗:典型值。150伏安
安全性:符合UL IEC 61010-1 EN 61010-1 61010-1，CAN/CSA-C22.2编号61010-1-4
考试分数:VDE，GS，CSA，CSA-NRTL
VSWR:
射频衰减≥ 10 dB，DC耦合f < 3.6 GHz: < 1.5
3.6 GHz ≤ f < 18 GHz: < 1.8
18 GHz ≤ f < 26.5 GHz: < 2.0
26.5 GHz ≤ f < 40 GHz: < 2.5
RF衰减< 10 dB或交流耦合1.5，典型值
扫描时间:
跨度> 10赫兹:2.5毫秒至16 000秒
跨度0 Hz(零跨度):1 μs至16 000 s
RBW: 10 Hz至50 MHz，FFT滤波器:1 Hz至30 kHz，信道滤波器，EMI带宽
VBW: 1赫兹至30兆赫
显示范围:丹麦至+30 dBm
丹麦(1赫兹RBW):
1 GHz:典型值-156 dBm
7 GHz:典型频率。–155 dBm
26 GHz:典型值。–146 dBm
带前置放大器的DANL(R&S FSU-B25)，1 GHz，1Hz RBW:–162 dBm
前置放大器打开时显示平均噪声水平(R&S FSU-B24)，26 GHz，10 Hz RBW:典型值。–166
带前置放大器的DANL(R&S FSU-B23)，26 GHz，1Hz RBW:–150 dBm
出色的射频特性:
TOI典型。+25 dBm
1 dB压缩点+13 dBm
84 dBc ACLR/3GPP，带噪声校正
–173 dBm(1Hz)显示平均噪声水平(DANL ),带噪声校正和R&S FSU-B24前置放大器
模拟和数字基带信号分析
众多固件应用扩展了信号分析能力
16m采样I/Q存储器，可扩展至705采样
出色的射频特性:
带噪声校正的3GPP 84 dB ACLR
3GPP多载波信号的77 dB ACLR(四个相邻载波)
TOI > +20 dBm，典型值。+25 dBm
1 dB压缩+13 dBm
显示的平均噪声水平(DANL)典型值。–173 dBm，使用噪声校正(1 Hz带宽)和R&S FSU-B24前置放大器
相位噪声–10 MHz载波偏移时为160 dBc (1 Hz)
相位噪声–10 kHz载波偏移时为133 dBc (1 Hz)
单一仪器中的信号和频谱分析:
最高120 MHz带宽的信号分析
射频、模拟或数字基带信号
高达705样本(I和Q)
低相位/频率响应
用户可定义的采样速率
调制分析的最佳信号保真度
准备好分析多标准、多载波发射机
广泛的功能:
凭借其广泛的功能，R&S FSQ几乎是无与伦比的频谱分析仪市场。甚至基本单元包括所有重要的功能。
100 Hz至5 MHz的通道滤波器
RRC滤波器
1 Hz至50 MHz分辨率带宽(RBW)
测量点/轨迹的数量可在155和30 001之间选择
用选通函数进行时间选择频谱分析
手动模式下高达80次测量/秒
SCPI兼容的GPIB命令集
GPIB命令集兼容R&S FSE/R&S FSIQ和传统惠普频谱分析仪
时域快速ACP测量
用CCDF函数进行统计信号分析
均方根检波器
用于校正天线或电缆频率响应的传感器系数
谐波失真测量功能
多达100 001个点的杂散发射测量，最多20段
1 MHz至20 MHz的外部基准电压，步进为1 Hz
局域网接口100BaseT (1千兆位)
16m示例I和Q存储器
支持的技术:
无线局域网802.11a/b/g/j/p/n/ac
WCDMA/HSPA/HSPA+
3GPP LTE
GSM/EGPRS//边缘演进/VAMOS
CDMA2000 1xEV-DO
CDMA2000 1xRTT
TD-SCDMA
GSM-R
脂鲤
cdmaOne
DECT
WiMAX IEEE 802.16e-2005和IEEE 802.16-2004
无线局域网IEEE 802.11 a/b/g/j/p
蓝牙(基本费率)
调幅;振幅调制(amplitude modulation)
调频
DVB-S
R&S FSQ26是所有开发和生产测量任务的解决方案。它具有极低的相位噪声、无与伦比的低残余EVM、宽动态范围和高于平均水平的精度，是开发应用中理想的高端测量仪器，在这些应用中，容差和极限值通常必须低于标准中定义的值。
28 MHz 解调带宽（可选 120 MHz）
16 Msample I 和 Q 内存，可扩展至 705 Msample
用于数字解调测量的应用固件
蓝牙?
GSM/边缘
3GPP WCDMA、HSDPA、TD-SCDMA
3GPP、LTE
CDMA2000?、1xEV-DV、1xEV-DO o WLAN 802.11a/b/g/j
WiMAX 802.16-2004、802.16e-2005
通用矢量信号分析
射频性能
带前置放大器的 DANL < -152 dBm (10Hz)
SSB 相位噪声典型值 - 10 kHz 偏移时为 133 dBc (1Hz)，CF 640 MHz
相位噪声典型值 - 160 dBc/Hz @ 10 MHz 偏移，CF 640 MHz
TOI 典型值 ±25分贝
1 dB 压缩点 + 13 dBm
3GPP ACLR 77 dB、84 dB 带噪声校正
4 载波场景的 ACLR：77 dB（带噪声校正）
准确性
高达 3.6 GHz 时总电平不确定度为 0.3 dB
IQ 下变频器
中频数字转换器 14 位 81.6 MHz（20.4 MHz 中频）
IF 数字转换器 326.4 MHz（选项 FSQ-B72）
IQ 带宽 (RF) 28 MHz（使用选件 FSQ-B72 时高达 120 MHz）
无杂散动态范围 > 80 分贝
IQ 内存 I 和 Q 每个 16 Msamples；通过 GPIB 或 LAN 输出
采样率：续 可设置范围为 10 kHz 至 81.6 MHz；例如 IEEE802.11a 为 20 MHz
速度
频域扫描时间为 2.5ms
时域扫描时间为 1 ?s
通过 GPIB 进行高达 70 次远程测量/秒
高达 80 次手动测量/秒（屏幕更新）
