11.2GSPS单通道 或 5.6G双通道 12 位射频采样模数转换器（ADC）

高速ADC 高速模数转换器
型号： CAE2200
品牌： Caelus(奇历士)

--- 产品参数 ---

  • 分辨率 12 Bits
  • 采样率 11.2Gsps 或 5.6Gsps(双通道模式)
  • 通道数 1 或 2
  • 输入电压范围 0.8V (典型)
  • 模拟输入带宽 5.2 GHz
  • INL ±6.0 LSB
  • DNL +1.2/-0.7 LSB
  • SNR 47.1 dB
  • SFDR 63.8 dB
  • ENOB 7.53 (典型)
  • 数字输出接口 JESD204B
  • 工作温度 -40 to 105°C
  • 低功耗 2.9W
  • 封装 FCBGA196 (12mm x 12mm)

--- 数据手册 ---

CAE2200 CAE2400 _Rev 1.2.pdf

--- 产品详情 ---

CAE2200是一款12位，单通道11.2GSPS高速射频采样ADC，在双通道模式下，其最大采样率为5.6GSPS。单通道或者双通道工作模式可在线编程配置，可用于开发灵活的硬件，以满足高通道数或宽瞬时信号带宽应用的需求。产品性能对标ADC12DJ5200、AD9213。
CAE2200基于自研架构和算法技术正向研发，其模拟输入带宽为5.2GHz，SNR为47.1dBFS，SFDR达到63.8dBFS，同时，它的工作功耗仅为2.9W，比国际同类产品低30%+。
CAE2200广泛应用于示波器、带宽数字转换器、通信测试仪、微波回程连线、卫星通信、光谱测量等领域。

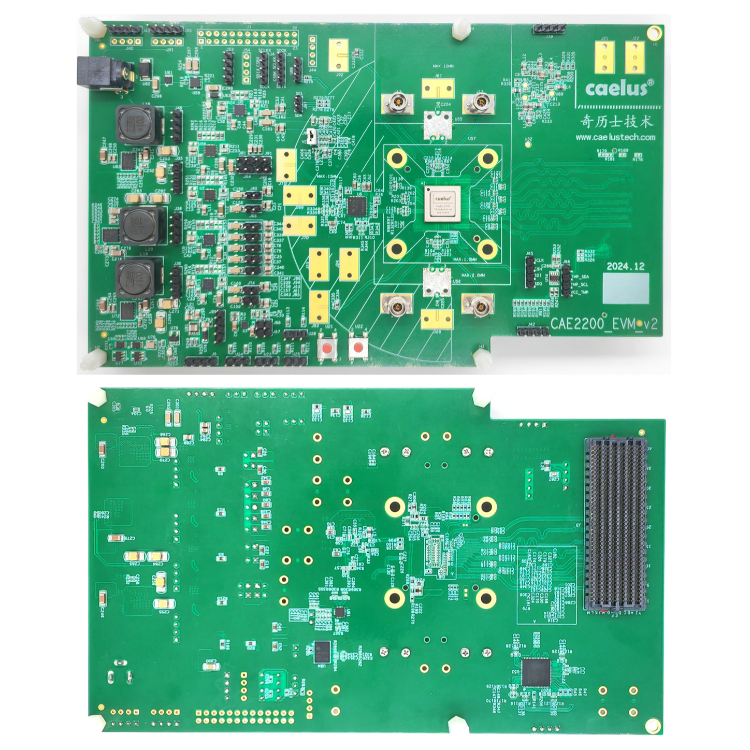

CAE2200 评估板

CAE2200 EVM
