数据： SN74LVC2T45-Q1 DUAL-BIT DUAL-SUPPLY BUS TRANSCEIVER WITH CONFIGURABLE VOLTA ... 数据表
这款双位同相总线收发器使用两个独立的可配置电源轨。 A端口用于跟踪V CCA 。 V CCA 接受1.65 V至5.5 V的任何电源电压.B端口用于跟踪V CCB 。 V CCB 接受1.65 V至5.5 V的任何电源电压。这允许在任何1.8 V，2.5 V，3.3 V和5 V电压之间进行通用低压双向转换
SN74LVC2T45-Q1设计用于两条数据总线之间的异步通信。方向控制（DIR）输入的逻辑电平激活B端口输出或A端口输出。当B端口输出被激活时，设备将数据从A总线传输到B总线，当A端口输出被激活时，设备从B总线传输到A总线。 A和B端口上的输入电路始终处于活动状态，并且必须具有逻辑高电平或低电平，以防止多余的I CC 和I CCZ 。
< p> SN74LVC2T45-Q1的设计使得DIR输入电路由V CCA 供电。该器件完全适用于使用I
V CC 隔离功能可确保无论V CC 输入是否为GND，两个端口都处于高阻态。
NanoFree封装技术是IC封装概念的重大突破，使用裸片作为封装。
| ? |
|---|
| Technology Family |
| Bits (#) |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Voltage (Nom) (V) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| Rating |
| Operating Temperature Range (C) |
| Pin/Package |
| ? |
| SN74LVC2T45-Q1 | SN74AVC2T244 | SN74AVC2T245 | SN74AVC2T45 | SN74AVC2T45-Q1 | SN74AVCH2T45 | SN74LVC2T45 | TXB0102 | TXS0102 | TXS0102-Q1 |
|---|---|---|---|---|---|---|---|---|---|
| LVC ? ? | AVC ? ? | AVC ? ? | AVC ? ? | AVC ? ? | AVC ? ? | LVC ? ? | TXB ? ? | TXS ? ? | TXS ? ? |
| 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? |
| 1.65 ? ? | 0.9 ? ? | 1.2 ? ? | 1.2 ? ? | 1.2 ? ? | 1.2 ? ? | 1.65 ? ? | 1.2 ? ? | 1.65 ? ? | 1.65 ? ? |
| 5.5 ? ? | 3.6 ? ? | 3.6 ? ? | 3.6 ? ? | 3.6 ? ? | 3.6 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
| 1.8 2.5 3.3 5 ? ? | 0.9 1.2 1.5 1.8 2.5 3.3 ? ? | 1.2 1.5 1.8 2.5 3.3 ? ? | 1.2 1.5 1.8 2.5 3.3 ? ? | 1.2 1.5 1.8 2.5 3.3 ? ? | 1.2 1.5 1.8 2.5 3.3 ? ? | 1.8 2.5 3.3 5 ? ? | 3.3 ? ? | 3.3 ? ? | 3.3 ? ? |
| 150 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 150 ? ? | 50 ? ? | 12 ? ? | 12 ? ? |
| 0.004 ? ? | 0.0009 ? ? | 0.0008 ? ? | 0.0008 ? ? | 0.01 ? ? | 0.01 ? ? | 0.004 ? ? | 0.005 ? ? | 0.012 ? ? | 0.012 ? ? |
| Automotive ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Automotive ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Automotive ? ? |
| -40 to 125 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 125 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? | -40 to 125 ? ? |
| 8VSSOP ? ? | 8X2SON 8X2SON ? ? | 10UQFN ? ? | 8DSBGA 8SM8 8VSSOP ? ? | 8VSSOP ? ? | 8DSBGA 8SM8 8VSSOP ? ? | 8DSBGA 8SM8 8VSSOP ? ? | 8DSBGA 8VSSOP ? ? | 8DSBGA 8SM8 8VSSOP 8X2SON 8X2SON ? ? | 8VSSOP ? ? |
金额：￥0.56621
去购买

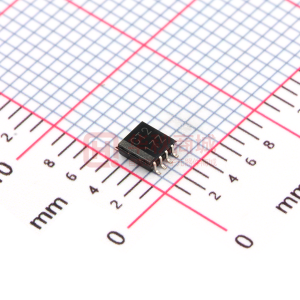

型号：SN74LVC2T45DCTR 封装：SM8_2.95X2.8MM
品牌：TI 描述：Voltage Level Translator Bidirectional 1 Circuit 2 Channel 420Mbps SM8
金额：￥0.75832
去购买
金额：￥6.47800
去购买
金额：￥2.48289
