电子发烧友 > 产品频道 > 产品详情

LM5117 带有模拟电流监视器的 65V 宽输入电压同步降压控制器

数据： LM5117/Q1 具有模拟电流监视器的宽输入范围同步降压控制器数据表 (Rev. F)

宏远程无线电单元 (RRU)
工业 AC-DC

参数与其它产品相比?降压控制器（外部开关）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
?

LM5117	LM25119	LM25145	LM5116	LM5117-Q1	LM5119	LM5141	LM5145
5.5 ? ?	4.5 ? ?	6 ? ?	6 ? ?	5.5 ? ?	5.5 ? ?	3.8 ? ?	6 ? ?
65 ? ?	42 ? ?	42 ? ?	100 ? ?	65 ? ?	65 ? ?	65 ? ?	75 ? ?
0.8 ? ?	0.8 ? ?	0.8 ? ?	1.215 ? ?	0.8 ? ?	0.8 ? ?	1.5 ? ?	0.8 ? ?
62 ? ?	41.3 ? ?	40 ? ?	80 ? ?	62 ? ?	64 ? ?	15 ? ?	60 ? ?
20 ? ?	40 ? ?	30 ? ?	20 ? ?	20 ? ?	15 ? ?	20 ? ?	30 ? ?
1 ? ?	2 ? ?	1 ? ?	1 ? ?	1 ? ?	2 ? ?	1 ? ?	1 ? ?
1 ? ?	2 ? ?	1 ? ?	1 ? ?	1 ? ?	2 ? ?	1 ? ?	1 ? ?
50 ? ?	50 ? ?	100 ? ?	50 ? ?	50 ? ?	50 ? ?	350 ? ?	100 ? ?
750 ? ?	750 ? ?	1000 ? ?	1000 ? ?	750 ? ?	750 ? ?	2600 ? ?	1000 ? ?
4.8 ? ?	6 ? ?	1.8 ? ?	4.6 ? ?	4.8 ? ?	6 ? ?	0.035 ? ?	1.5 ? ?
Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification Tracking UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification Tracking UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Synchronous Rectification UVLO Adjustable ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Spread Spectrum Synchronous Rectification UVLO Fixed ? ?	Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Tracking UVLO Adjustable ? ?
98 ? ?	98 ? ?	99 ? ?	98 ? ?	98 ? ?	98 ? ?	99 ? ?	99 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 150 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
HTSSOP WQFN ? ?	WQFN ? ?	VQFN ? ?	HTSSOP ? ?	HTSSOP WQFN ? ?	WQFN ? ?	VQFN ? ?	VQFN ? ?
Current Mode ? ?	Current Mode ? ?	Voltage Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Voltage Mode ? ?

方框图 (2)

技术文档

数据手册（1）

LM5117/Q1 具有模拟电流监视器的宽输入范围同步降压控制器数据表 (Rev. F)

元器件购买 LM5117 相关库存

DC-DC电源芯片

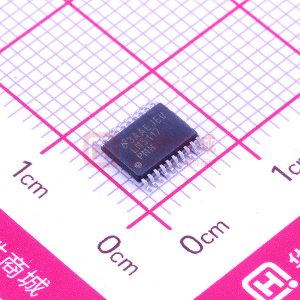

型号：LM5117PMHX/NOPB 封装：HTSSOP-20_6.5X4.4MM-EP

品牌：TI 描述：LM5117是一款宽输入范围同步降压控制器,适用于从高电压或变化范围大的输入电源进行降压调节的应用。采用峰值电流模式控制,具有模拟电流监测功能。

金额：￥7.86733
去购买
