OPA2197-Q1 36V 轨至轨输入输出、低失调电压精密运算放大器

数据： OPAx197-Q1 36V、精密、轨至轨输入/输出、低失调电压、低输入偏置电流运算放大器 - 采用 e-trim 数据表

描述

OPAx197-Q1系列（OPA197-Q1和OPA2197-Q1）是新一代36V电子修剪运算放大器的一部分.OPAx197-Q1系列运算放大器使用e-trim方法，这是一种在塑模成型工艺之后，在最终制造步骤阶段对失调电压和温漂实施封装级微调的方法。该方法最大限度地减少了固有的输入晶体管不匹配的影响和在封装成型过程中引入的误差。

这些器件具有出色的直流精度和交流性能，包括轨至轨输入/输出，低失调电压（典型值为±5μV），低温漂（典型值为±0.2μV/°C）和10MHz带宽。

OPAx196拥有诸多独一无二的特性（例如电源轨的差分输入电压范围，高输出电流（±65mA），高达1nF的高电容负载驱动以及高压摆率（20V /μs））使用OPAx197-Q1成为一款稳定可靠的高性能运算放大器，适用于各种高电压工业应用。

OPAx197-Q1系列运算放大器采用标准封装，其额定作温度范围为-40°C至+ 125℃。

特性

符合汽车应用标准
具有符合AEC-Q100标准的下列特性：
- 器件温度1级：-40℃至+ 125℃的环境运行温度范围
- 器件HBM ESD分类等级3A
- 器件CDM ESD分类等级C4A
< /li>
低失调电压：±250μV（最大值）
低失调电压漂移：±0.2μV/°C
低噪声：1kHz时为5.5nV /√ Hz
高共模抑制：140dB
低偏置电流：±5pA
高带宽：10MHz GBW
高压摆率：20V /μs
低静态电流：每个放大器1mA < /li>
宽电源电压范围：±2.25V至±18V，4.5V至36V
已过滤电磁干扰（EMI）/射频干扰（RFI）的输入
电源轨的差分输入电压范围
高容性负载驱动能力：1nF
行业标准封装：
- 单通道，采用极小的8引脚VSSOP封装
- 双通道，采8引脚VSSOP封装

<小>所有商标是其相应所有者的财产。

参数与其它产品相比?精密运算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA2197-Q1	OPA192-Q1	OPA197-Q1	OPA2192-Q1
2 ? ?	1 ? ?	1 ? ?	2 ? ?
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
36 ? ?	36 ? ?	36 ? ?	36 ? ?
10 ? ?	10 ? ?	10 ? ?	10 ? ?
20 ? ?	20 ? ?	20 ? ?	20 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?
0.25 ? ?	0.025 ? ?	0.25 ? ?	0.025 ? ?
0.5 ? ?	0.15 ? ?	0.5 ? ?	0.15 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
140 ? ?	120 ? ?	140 ? ?	120 ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
VSSOP ? ?	VSSOP ? ?	VSSOP ? ?	VSSOP ? ?
8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
20 ? ?	20 ? ?	20 ? ?	20 ? ?
65 ? ?	65 ? ?	65 ? ?	65 ? ?
EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?

方框图 (1)

技术文档

数据手册（1）

OPAx197-Q1 36V、精密、轨至轨输入/输出、低失调电压、低输入偏置电流运算放大器 - 采用 e-trim 数据表

元器件购买 OPA2197-Q1 相关库存

精密放大器

型号：OPA2197IDGKR 封装：TSSOP8

品牌：TI 描述：OPA2197 双路 36V 精密轨到轨输入/输出、低失调电压运算放大器

金额：￥4.14400
去购买

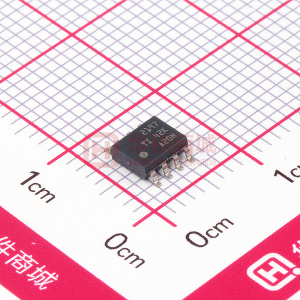

精密放大器
