OPA2192-Q1 采用电子修整技术的汽车类 36V、精密、RRIO、低失调电压、低输入偏置电流运算放大器

数据： OPAx192-Q1 36-V Precision, Rail-to-Rail Input/Output, Low-Offset Voltage, Low-Input Bias Current Op Amp With e-trim 数据表

描述

OPAx192-Q1系列（OPA192-Q1和OPA2192-Q1）是新一代36V电子微调操作放大器。 OPAx192-Q1系列运算放大器采用e-trim，这是一种封装级调整方法，用于在塑料成型工艺后的最后制造步骤中实现偏移和偏移温度。这种方法最大限度地减少了固有输入晶体管失配的影响，以及封装成型过程中产生的误差。

这些器件具有出色的直流精度和交流性能，包括轨到轨输入/输出，低失调（±5μV），典型值），低失调漂移（±0.2μV/°C，典型值）和10 MHz带宽。

独特的功能，如电源轨的差分输入电压范围，高输出电流（±65 mA）），高电容负载驱动高达1 nF，高压摆率（20 V /μs）使得OPAx192-Q1成为高压工业应用的强大，高性能运算放大器。

OPAx192-Q1系列运算放大器采用8引脚VSSOP封装，额定温度范围为-40°C至+ 125°C。

特性

符合汽车应用要求
AEC-Q100符合以下结果：
- 设备温度等级1：-40°C至+ 125°C环境工作温度
- 器件HBM ESD分类级别3A
- 器件CDM ESDClassification Level 4A
低偏移电压：±5μV
低偏移电压漂移：±0.2μV/°C
低噪声：5.5 nV /√ Hz 1 kHz
高共模抑制：140 dB
低偏置电流：±5 pA
轨道 - 轨到位输入和输出
宽带宽：10 MHz GBW
高压摆率：20 V /μs
低静态电流：每个放大器1 mA < /li>
宽电源：±2.25 V至±18 V，4.5 V至36 V
EMI /RFI滤波输入
差分输入电压范围至电源轨
高电容负载驱动能力：1 nF
行业标准封装：
- 单通道和双通道inVSSOP-8

所有商标均为其各自所有者的财产。

参数与其它产品相比?精密运算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA2192-Q1	OPA192-Q1	OPA197-Q1	OPA2180-Q1	OPA2188-Q1	OPA2197-Q1
2 ? ?	1 ? ?	1 ? ?	2 ? ?	2 ? ?	2 ? ?
4.5 ? ?	4.5 ? ?	4.5 ? ?	4 ? ?	4 ? ?	4.5 ? ?
36 ? ?	36 ? ?	36 ? ?	36 ? ?	36 ? ?	36 ? ?
10 ? ?	10 ? ?	10 ? ?	2 ? ?	2 ? ?	10 ? ?
20 ? ?	20 ? ?	20 ? ?	0.8 ? ?	0.8 ? ?	20 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In Out ? ?
0.025 ? ?	0.025 ? ?	0.25 ? ?	0.075 ? ?	0.025 ? ?	0.25 ? ?
0.15 ? ?	0.15 ? ?	0.5 ? ?	0.1 ? ?	0.03 ? ?	0.5 ? ?
1 ? ?	1 ? ?	1 ? ?	0.45 ? ?	0.385 ? ?	1 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	10 ? ?	8.8 ? ?	5.5 ? ?
120 ? ?	120 ? ?	140 ? ?	114 ? ?	114 ? ?	140 ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 105 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
VSSOP ? ?	VSSOP ? ?	VSSOP ? ?	VSSOP ? ?	VSSOP ? ?	VSSOP ? ?
8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
20 ? ?	20 ? ?	20 ? ?	1000 ? ?	850 ? ?	20 ? ?
65 ? ?	65 ? ?	65 ? ?	18 ? ?	18 ? ?	65 ? ?
EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?	EMI Hardened Zero Drift ? ?	EMI Hardened Zero Drift ? ?	EMI Hardened High Cload Drive ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?

方框图 (1)

技术文档

数据手册（1）

OPAx192-Q1 36-V Precision, Rail-to-Rail Input/Output, Low-Offset Voltage, Low-Input Bias Current Op Amp With e-trim 数据表

元器件购买 OPA2192-Q1 相关库存

精密放大器

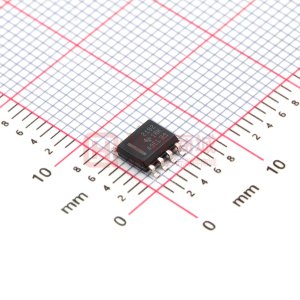

型号：OPA2192IDR 封装：SOIC8_150MIL

品牌：TI 描述：具有 e-trim 的 36V、精密、RRIO、低失调电压、低输入偏置电流运算放大器 SOIC8_150MIL 10MHz

金额：￥5.66500
去购买
精密放大器

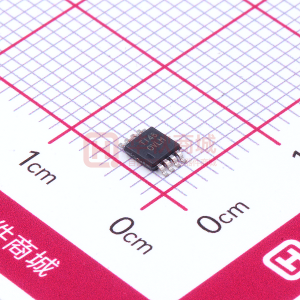

型号：OPA2192IDGKT 封装：VSSOP8_3X3MM
