OPA2365-Q1 汽车类 2.2V、50MHz 低噪声单电源轨至轨运算放大器

数据： OPAx365-Q1 50-MHz Low-Distortion High-CMRR Rail-to-Rail I/O, Single-Supply Operational Amplifiers 数据表

描述

OPAx365-Q1零交越系列，轨到轨，高性能CMOS运算放大器针对极低电压，单电源进行了优化应用。轨到轨输入/输出，低噪声（4.5 nV /√ Hz ）和高速操作（50 MHz增益带宽）使这些器件非常适合驱动采样数据转换器（如ADS7822-Q1或ADS1115-Q1），特别适用于中短距离雷达应用。 OPAx356-Q1系列运算放大器也非常适用于DC-DC转换器中的HEV /EV和动力总成应用以及发动机控制单元中的变速箱控制。

特殊功能包括出色的共模抑制比率（CMRR），无输入级交叉失真，高输入阻抗和轨到轨输入和输出摆??幅。输入共模范围包括负电源和正电源。输出电压摆幅在电压轨的10 mV范围内。

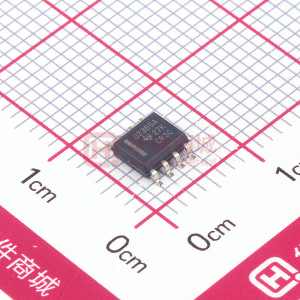

OPA365-Q1（单一版本）采用5引脚SOT-23封装。 OPA2365-Q1（双通道版）采用8引脚SOIC封装。所有型号的额定工作温度范围均为-40°C至125°C。单和双版本具有相同的规格，以实现最大的设计灵活性。

特性

符合汽车应用要求
AEC-Q100符合以下结果：
- 设备温度等级1：-40°C至125°C
  环境工作温度范围
- 器件HBM ESD分类等级H2
- 器件CDM ESD分类等级C3B
增益带宽：50 MHz
零交叉失真拓扑
- 优秀THD + N：0.0004％
- CMRR：100 dB（最小值）
- 轨到轨输入和输出
- 输入超出电源轨100 mV
低噪声：4.5 nV /√ Hz 100 kHz
压摆率：25 V /μs
快速建立：0.3μs至0.01 ％
精度
- 低偏移：100μV
- 低输入偏置电流：0.2 pA
2.2 -V至5.5V操作
应用
- 汽车
- ADAS
- HEV /EV和动力总成
- 车身和照明
- 盲点检测
- 发动机控制单元
- DC-DC转换器
- 中距离雷达短距离
- 碰撞警告
- 工业
- 抬头显示

所有其他商标均为其各自所有者的财产

参数与其它产品相比?高速运算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

OPA2365-Q1	OPA2365	OPA365	OPA365-EP	OPA365-Q1
CMOS Voltage FB ? ?	CMOS Voltage FB ? ?	CMOS Voltage FB ? ?	Voltage FB CMOS ? ?	CMOS Voltage FB ? ?
2 ? ?	2 ? ?	1 ? ?	1 ? ?	1 ? ?
2.2 ? ?	2.2 ? ?	2.2 ? ?	2.2 ? ?	2.2 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
50 ? ?	50 ? ?	50 ? ?	50 ? ?	50 ? ?
1 ? ?	1 ? ?	1 ? ?	?	1 ? ?
25 ? ?	25 ? ?	25 ? ?	25 ? ?	25 ? ?
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
4.6 ? ?	4.6 ? ?	4.6 ? ?	4.6 ? ?	4.6 ? ?
0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?	0.2 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?
Zero Crossover ? ?	Zero Crossover ? ?	Zero Crossover ? ?	Zero Crossover ? ?	Zero Crossover ? ?
Automotive ? ?	Catalog ? ?	Catalog ? ?	HiRel Enhanced Product ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-55 to 125 ? ?	-40 to 125 ? ?
SOIC ? ?	SOIC ? ?	SOIC SOT-23 ? ?	SOT-23 ? ?	SOT-23 ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
120 ? ?	120 ? ?	120 ? ?	120 ? ?	120 ? ?
10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?
1 ? ?	1 ? ?	1 ? ?	3 ? ?	1 ? ?
50 ? ?	50 ? ?	50 ? ?	50 ? ?	50 ? ?
65 ? ?	65 ? ?	65 ? ?	65 ? ?	65 ? ?
?	?	81 ? ?	81 ? ?	?
?	?	93 ? ?	93 ? ?	?
?	?	1 ? ?	1 ? ?	?
