OPA2348-Q1 汽车类 1MHz、45uA、RRIO 双通道运算放大器

描述

OPAx348-Q1系列器件是单电源，低功耗CMOS运算放大器。 OPAx348-Q1系列器件具有1 MHz的扩展带宽和45μA的电源电流，适用于2.1 V至5.5 V单电源的低功耗应用。

低电源电流45μA和0.5 pA的输入偏置电流使OPAx348-Q1系列器件成为低功耗，高阻抗应用（如烟雾探测器和其他传感器）的理想选择。

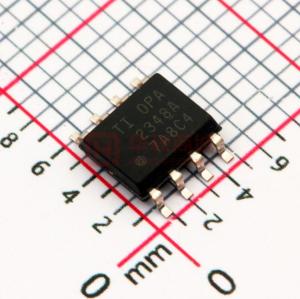

OPA348-Q1器件提供SOT23-5（DBV）和SOIC（D）封装。 OPA2348-Q1器件采用SOIC-8（D）封装。 OPA4348-Q1器件采用TSSOP-14（PW）封装。所有电源电压范围内的汽车温度范围为-40°C至+ 125°C，可提供额外的设计灵活性。

< small>所有其他商标均为其各自所有者的财产

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

OPA2348-Q1	OPA2348	OPA2348-HIREL	OPA348	OPA348-Q1	OPA4348	OPA4348-Q1
2 ? ?	2 ? ?	2 ? ?	1 ? ?	1 ? ?	4 ? ?	4 ? ?
2.1 ? ?	2.1 ? ?	2.1 ? ?	2.1 ? ?	2.1 ? ?	2.1 ? ?	2.1 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?	0.5 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?
5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?
0.045 ? ?	0.045 ? ?	0.045 ? ?	0.045 ? ?	0.045 ? ?	0.045 ? ?	0.045 ? ?
35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?
Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?	0 to 70 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SOIC ? ?	SOIC SOT-23 VSSOP ? ?	?	SC70 SOIC SOT-23 ? ?	SOIC SOT-23 ? ?	SOIC TSSOP ? ?	TSSOP ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	?	5SC70: 4 mm2: 2.1 x 2(SC70) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?	4 ? ?
N/A ? ?	N/A ? ?	N/A ? ?	Small Size ? ?	N/A ? ?	N/A ? ?	N/A ? ?
10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?
82 ? ?	82 ? ?	82 ? ?	82 ? ?	82 ? ?	82 ? ?	82 ? ?
10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
