?LMX2492/LMX2492-Q1 14 GHz低噪声分数N锁相环(PLL)芯片技术文档总结

LMX2492/92-Q1 是一款低噪声 14 GHz 宽带 Δ-Σ 小数 N PLL，带斜坡 和啁啾声产生。它由相频检测器、可编程电荷泵和高 外部VCO的频率输入。LMX2492/92-Q1 支持广泛而灵活的类别 斜坡功能，包括FSK、PSK和可配置的分段线性FM调制配置文件 最多 8 个段。它支持精细的 PLL 分辨率和高达 200 MHz 相位的快速斜坡 检测率。LMX2492/92-Q1允许读回其任何寄存器。LMX2492/92-Q1 可以 采用3.3 V单电源供电。此外，支持高达 5.25 V 的电荷泵可以消除 需要外部放大器，从而获得更简单的解决方案，并改善相位噪声性能。
*附件：lmx2492.pdf

特性

• –227 dBc/Hz归一化PLL噪声
• 500 MHz – 14 GHz 宽带 PLL
• 3.15 – 5.25 V 电荷泵 PLL 电源
• 多功能斜坡/啁啾声生成
• 200 MHz 最大相位检测器频率
• FSK / PSK 调制引脚
• 数字锁检测
• 3.3 V单电源能力
• 汽车 125°C Q100 1 级认证
• 非汽车 （LMX2492） 选项

参数

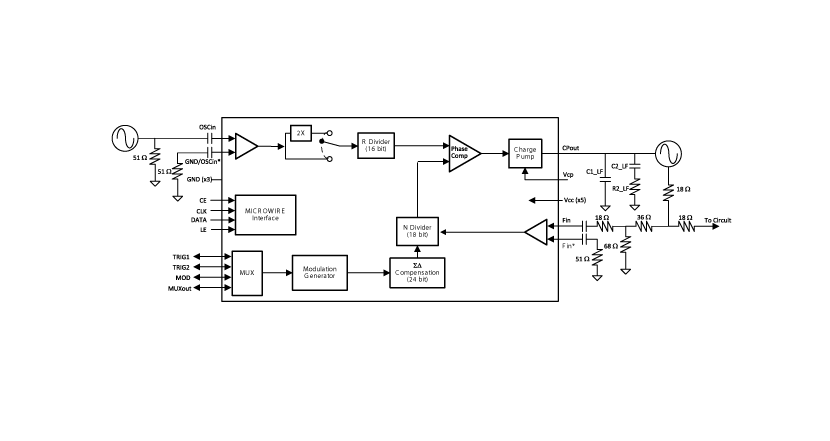

方框图

?1. 核心特性?

• ?超低噪声?：-227 dBc/Hz归一化PLL噪声
• ?宽频带?：支持500 MHz至14 GHz频率范围
• ?供电灵活?：3.15-5.25 V电荷泵电源，支持单3.3V供电
• ?调制功能?：集成FSK/PSK调制和可配置分段线性调频（8段）
• ?高速性能?：200 MHz最大鉴相频率
• ?车规认证?：LMX2492-Q1通过汽车级AEC-Q100 Grade 1认证（125°C）

?2. 关键应用领域?

• 汽车FMCW雷达系统
• 军事雷达设备
• 微波回传网络
• 高速ADC/DAC采样时钟
• 卫星通信与无线基础设施

?3. 架构与功能模块?

• ?参考输入?：支持差分/单端输入，可选2倍频器
• ?分频器?：16位R分频器（1-65535）和18位N分频器（最小16分频）
• ?分数电路?：24位可编程分母，支持1-4阶ΔΣ调制器
• ?鉴相器与电荷泵?：支持3.3-5.25V可调电荷泵电压
• ?调制发生器?：支持FSK/PSK和复杂斜坡调制波形

?4. 高级功能?

• ?快速锁定?：通过FL_CPG和FL_CSR寄存器加速锁定
• ?锁相检测?：数字锁相检测(DLD)与电荷泵电压监控双机制
• ?斜坡调制?：支持8段线性调制，可编程斜率/长度/触发条件
• ?比较器功能?：可设置频率阈值限制和比较触发

?5. 寄存器配置?

• 137个可编程寄存器（地址0x00-0x8D）
• 关键配置包括：
  • 分频值(PLL_N/PLL_R)
  • 分数参数(FRAC_NUM/FRAC_DEN)
  • 电荷泵增益(CPG/FL_CPG)
  • 斜坡控制(RAMPx_LEN/RAMPx_INC)
  • 触发逻辑(TRIGx_MUX)

?6. 典型应用设计?

• ?环路滤波器?：推荐68pF/3.9nF/150pF电容+390Ω电阻组合
• ?布局建议?：高频Fin引脚需阻抗匹配，电源引脚就近放置100nF去耦电容
• ?斜坡波形示例?：
  • 锯齿波（9400→9800MHz/100μs）
  • 平顶三角波（含90μs驻留时间）
  • 触发式复杂斜坡（MOD引脚触发）

?7. 封装与订购信息?

• 24引脚WQFN封装（4x4mm）
• 工作温度：
  • 工业级：-40至85°C（LMX2492）
  • 车规级：-40至125°C（LMX2492-Q1）

文档还包含完整的寄存器映射表、电气特性参数、时序要求和典型性能曲线，为雷达系统及高频时钟设计提供完整解决方案。
