风华高科MFJ06KR系列1206封装合金电阻性能与应用全解析

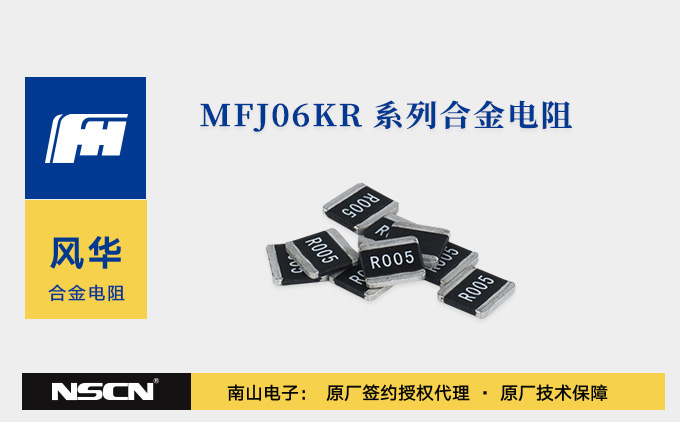

MFJ06KR系列是风华高科推出的合金片式固定电阻器，采用1206封装规格，1W的功率，±100ppm/℃的温度系数，聚焦小阻值、高精度、稳定温度特性的应用需求。作为合金片式电阻器的典型代表，该系列继承了MF系列机械强度高、高频特性优越、符合RoHS与无卤素要求等核心优势，同时通过针对性的参数优化，在电流探测、过电流保护、开关电源等场景中展现出可靠性能，为精密电子设备提供关键的电路调节与保护功能。

产品核心参数解析：

• 阻值范围：覆盖 0.001Ω~0.082Ω，涵盖毫欧级小阻值（如 0.001Ω、0.002Ω）至接近 0.1Ω的范围，适用于电流探测等对低阻值敏感的场景。
• 精度等级：提供三级精度选项，包括 ±0.5%（代号 D）、±1%（代号 F）、±5%（代号 J），满足不同电路对阻值偏差的严苛要求。例如，MFJ06KR005DT（0.005Ω，±0.5%）适用于高精度电流采样，而 MFJ06KR005JT（0.005Ω，±5%）可用于对精度要求较低的保护电路。
• 额定功率：1W，满足中低功率电路需求。
• 温度系数（TCR）： ±100ppm/℃，确保在 - 55℃~170℃的宽工作温度范围内，阻值随温度变化的稳定性。
• 封装尺寸：1206封装（3.2mm×1.6mm）适配高密度 PCB布局。

型号命名规则解读：

MFJ06KR系列型号遵循MF系列统一命名逻辑，以 “MFJ06KR005JT”为例解析如下：

• MF：产品代号，代表合金片式固定电阻器。
• J：额定功率系列代号，J对应 1W。
• 06：封装规格代号，对应 1206封装。
• K：温度系数代号，对应±100ppm/℃。
• R005：阻值代号，代表 0.005Ω。
• J：精度代号，对应 ±5%。
• T：包装方式代号，代表编带包装。

应用领域与场景：

1. 电流探测与过流保护：小阻值特性适合作为电流检测电阻，配合检测电路实现过流保护，如锂电池充电器、DC-DC转换器。
2. 开关电源与电压调节：高频特性优越，可用于开关电源的电压反馈回路，稳定输出电压，适配便携式设备、智能家居电源模块。
3. 工业控制与汽车电子：宽工作温度范围与稳定的 TCR，满足工业传感器、车载电子等环境严苛的场景需求。
