RJ11信号防雷浪涌保护器应用部署方案

一、RJ11信号防雷器的定义与作用

RJ11是一种常见的6位（6P2C/6P4C/6P6C）接口形式，主要用于电话线、调制解调器（Modem）、xDSL数据传输、PBX交换机以及各类音频或数字载波通信设备。由于RJ11接口多传输低压弱电信号（如48V直流供电、语音或数字信号），线路常布设在室外或跨楼层，极易受到雷击感应或电磁脉冲的危害。

地凯科技RJ11信号防雷器（RJ11 Surge Protective Device，RJ11 SPD）是一种针对RJ11接口信号线路的专用浪涌保护装置。它通过在接口前端并联/串联多级防护元件（如气体放电管GDT、压敏电阻MOV、瞬态抑制二极管TVS）和低通滤波器件，在出现雷击浪涌、电磁脉冲、感应过电压时迅速将能量泄放至地线，从而保护后端通信或音频数字设备免受损坏。

其主要作用包括：

防雷击感应过电压：如外线遭受直击雷或雷电电磁脉冲引发的感应电压（常达几千伏）。

防工频感应过电压：如邻近电力线短路导致的跨步电压耦合。

抑制瞬态尖峰脉冲：如开关操作、感性负载投切产生的瞬态尖峰。

防止数据中断：减少浪涌导致的语音掉话、DSL同步丢失或数字载波错误码。

二、RJ11信号防雷器的工作原理

RJ11信号防雷器的典型电路结构分为三段式防护：

第一道（粗保护）：在RJ11输入端并联气体放电管（GDT），典型击穿电压为230V或350V（适合48V电话线信号），可承受8/20μs波形浪涌电流≥5kA/线对。其作用是当雷击浪涌发生时，瞬间导通，把大部分能量泄放到地线。

第二道（限压保护）：串联压敏电阻或瞬态抑制二极管（TVS），响应时间ns级，残压低至几十伏。它将第一道泄放后残留的过电压继续箝位在安全范围内（通常<70V），避免对后端设备造成损伤。

第三道（滤波保护）：采用共模扼流圈或低通滤波器，抑制高频干扰和剩余能量，使信号波形平滑，保证通信质量。

其工作过程为：

平时线路正常，GDT、MOV、TVS均处于高阻状态，不影响信号传输。

当浪涌电压出现时，GDT迅速导通，将大电流引至地线；同时MOV/TVS箝位剩余电压；滤波元件抑制高频干扰，保证信号稳定。

当浪涌消失后，GDT恢复高阻状态，线路恢复正常传输。

关键参数示例（行业主流RJ11 SPD）：

最大持续工作电压（Uc）：170V DC 或 150V AC，适配48V电话/DSL信号

标称放电电流（In，8/20μs）：5kA/线对，标准浪涌能力

最大放电电流（Imax，8/20μs）：10kA/线对，高等级防护场合

响应时间 ≤1ns（TVS级）：瞬态响应

残压（Up）：≤70V，对后端设备安全电压

接口形式：RJ11 6P4C / 6P6C，可选双口串联

工作温度：-40℃～+85℃，户外箱体适应

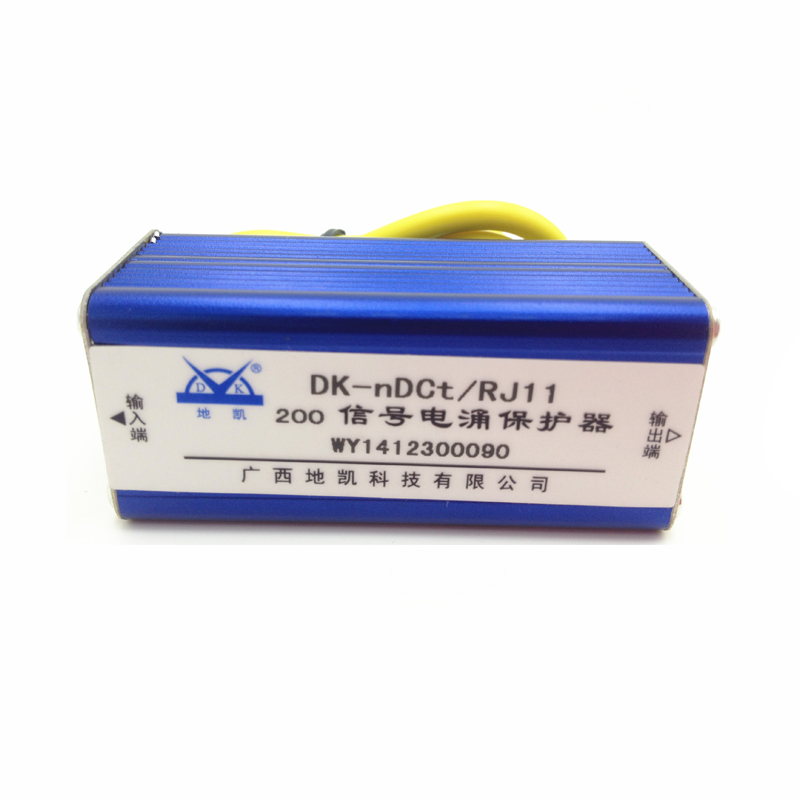

RJ11信号防雷器,RJ11信号浪涌保护器

RJ11信号防雷器,RJ11信号浪涌保护器

RJ11信号防雷器,RJ11信号浪涌保护器

三、地凯科技信号防雷SPD行业部署应用解决方案

RJ11信号防雷器的行业部署要点在于“按需选型 + 合理接地 + 区域分级防护”。常见行业及方案如下：

1. 电信运营与宽带接入

在PSTN电话局、ADSL/VDSL接入点、光纤到户FTTx的DSLAM机柜中，用户侧至局端常使用铜线对传输语音或数据信号。应在用户线引入处或机柜汇接端子前并联RJ11防雷模块（多对式），每对线配1个RJ11 SPD，接地电阻≤4Ω。

方案参数：

SPD放电电流≥10kA/线对

残压≤70V

响应时间≤5ns

工作频宽≥1MHz（适应xDSL频谱）

2. 安防监控与门禁对讲

部分安防或门禁系统采用RJ11接口的音频/话机模块。楼宇对讲线多为长距离敷设，易受雷击感应，应在每层弱电井或控制室增加RJ11信号防雷器。

方案参数：

SPD放电电流≥5kA/线对

残压≤65V

内置共模扼流圈，防串扰

壳体需为阻燃ABS或金属屏蔽外壳，IP30～IP65视环境而定

3. 工业控制与数字载波通信

电力载波、远程测控（RTU）、SCADA系统可能通过RJ11接口进行调制解调数据传输。这类系统常位于开关站、泵站、变电站，周围电磁环境恶劣。应在控制柜信号入口安装高等级RJ11 SPD，并确保与电源SPD、接地系统等电位联结。

方案参数：

SPD放电电流≥10kA/线对

残压≤60V

带DIN导轨安装型，便于电气柜内部集成

接地铜排与主接地网联结，地阻≤1Ω（电力系统要求）

4. 广播音频及应急通信

部分应急广播系统和音频传输设备通过RJ11接口传送低压音频或控制信号。为保证应急时可用性，应在音频放大器或信号分配器前端增加RJ11 SPD，选用低损耗、带宽足够的型号，避免音质劣化。

四、地凯科技RJ11信号防雷器的选型方法

选型可从以下几个维度：

工作电压（Uc）匹配

RJ11线路一般为-48V DC或更低电平信号，选型时Uc≥工作电压×1.2倍，一般选170V DC规格。

通流容量（In/Imax）

根据所在区域雷暴日和线路敷设环境：

普通城市室内：In≥5kA

户外机柜/山区：In≥10kA

高风险场所可选≥20kA模块化产品。

残压（Up）

Up越低越能保护设备。对于敏感数字载波、调制解调器推荐Up≤70V。

带宽与插入损耗

xDSL需保证≥1MHz带宽，插入损耗≤0.2dB@300kHz，避免速率下降。音频信号则需THD失真小于0.1%。

接口与安装形式

可选单口RJ11、双口串联、DIN导轨式、19英寸机架式、模块化多对式等，根据机房和配线架布置决定。

认证与标准

符合IEC 61643-21、YD/T 1542《通信线路防雷技术要求》、GB/T 18802.21等标准，关键参数应在合格证中注明。

五、RJ11信号防雷器的安装要点

接地至关重要

防雷器地线应通过短、粗、直的铜导体（≥4mm?多股铜线）连接至综合接地排或等电位接地端子。接地电阻视行业要求：通信≤4Ω、电力≤1Ω。

安装位置

在信号进入设备前的第一端口安装；对于室外至室内引线，应在建筑物入口处先安装一级RJ11 SPD，再在设备前安装二级SPD。

布线原则

信号进出线应分开走线，避免回路过长引起感应；进线口和出线口最好同向排列减少串扰。

多级配合

高风险场景下可采用**“两级防护”**：建筑入口端口一级大通流RJ11 SPD（Up<150V），设备前端一级低残压RJ11 SPD（Up<70V），实现分级能量泄放。

定期检测更换

RJ11 SPD属于耗材，长期承受浪涌后性能衰减，应每年检测放电管击穿电压和残压值。可选带状态指示灯或遥信输出的智能RJ11 SPD，方便运维。

六、典型应用案例（参数参考）

某电力公司SCADA系统：在变电站RTU机柜内安装DIN导轨型RJ11 SPD，每对线放电电流10kA，Up≤60V，地阻0.5Ω，保证远动信号不间断。

某运营商ADSL接入网：在用户线配线架前布置19英寸机架式RJ11 SPD模块，48对线，每对In=5kA，Up≤75V，频宽2MHz。

某机场应急广播系统：在音频分配器前端装配RJ11 SPD，In=5kA，Up≤65V，THD≤0.05%，接地网与雷电防护系统统一。

地凯科技RJ11信号防雷器是保护弱电信号系统免受雷击、感应过电压与瞬态干扰的重要设备。其核心价值在于通过多级防护、快速响应和合理接地，确保语音、数据、音频或数字载波通信的可靠性和安全性。
