长距离POE供电模块静电浪涌防护方案

雷卯 EMC 小哥以海康威视摄像机内置 POE 供电模块（以下简称 “海康 POE 模块”）为研究对象，结合模块拆解图深入分析现有防护基础，针对性提出适配长距离场景的静电浪涌防护方案，聚焦户外安防监控、工业远程监控等场景的核心痛点，确保 POE 模块 “供电+数据传输” 双重功能稳定可靠。

一、长距离 POE 应用场景风险与防护标准

在户外道路沿线、园区周界及工业工厂车间、矿山井下等长距离POE 应用中，网线易受三重威胁：一是雷雨天气引发的雷击电磁感应，浪涌能量沿网线叠加传输；二是工业设备启停产生的瞬态干扰，形成高频电压尖峰；三是超 100 米长距离网线的分布电容、电感进一步放大冲击。这些威胁轻则导致 POE 模块供电中断、数据丢包，重则击穿 DC-DC 转换器、PHY 芯片，损毁后端摄像机。

基于此，上海雷卯明确防护需满足两大国际标准：

IEC61000-4-2（静电放电抗扰度）：达等级4 要求，输入端口接触放电、空气放电均达 30kV，输出端口接触放电 8kV、空气放电 15kV；

IEC61000-4-5（浪涌抗扰度）：应对10/700μs、40Ω、6kV、±5 次浪涌冲击，适配长距离场景的能量叠加特性；1.2/50μs 波形（适用于 100-300 米场景）的标准阻抗为 2Ω（电源端口）或 12Ω（通信端口）、±6kV、±5 次。

二、海康 POE 模块接口分级防护方案（雷卯优化）

通过拆解海康POE 模块可见，其防护核心集中在输入、输出两大端口，雷卯 EMC 小哥在此基础上强化 “分级拦截” 逻辑，融入雷卯自研防护器件与策略：

01

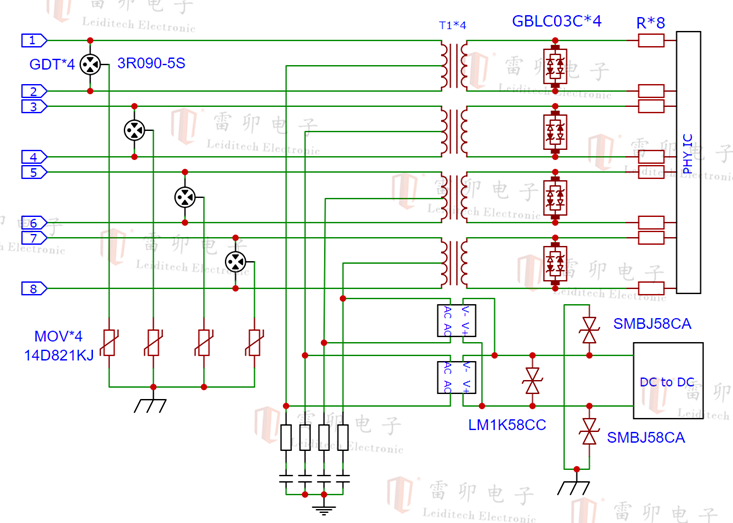

输入端口：雷卯三级防护拦截 前端浪涌

输入端口是浪涌侵入首要路径，采用“泄放-钳位-精准防护” 三级策略，核心器件与部署要求如下：

第一级：大电流泄放（变压器前端）
雷卯选用GDT（气体放电管 3R090-5S）与 MOV（压敏电阻 14D821KJ）串联，快速泄放雷击等大能量浪涌（如 6kV 浪涌下可泄放 60% 以上能量）。

部署注意：户外场景需确保GDT 接地端与设备接地极路径≤5cm，减少泄放损耗。

第二级：共模/ 差模钳位（变压器抽头处）
搭配MB6S 整流桥实现 POE 供电极性转换，并联 3 颗 TVS 二极管（LM1K58CC、SMBJ58CA×2雷卯选型），分别针对共模与差模浪涌进行钳位过电压；同时集成Bob Smith 终端电路，兼顾浪涌防护与以太网差分信号完整性，降低信号反射损耗。

第三级：后端精准防护（变压器后端）
采用4 颗雷卯GBLC03C 瞬态抑制二极管，针对 PHY 芯片等低压器件进行 3.3V 精准钳位，响应时间＜1ns，弥补前两级防护疏漏，避免低压电路击穿和数据丢包。

02

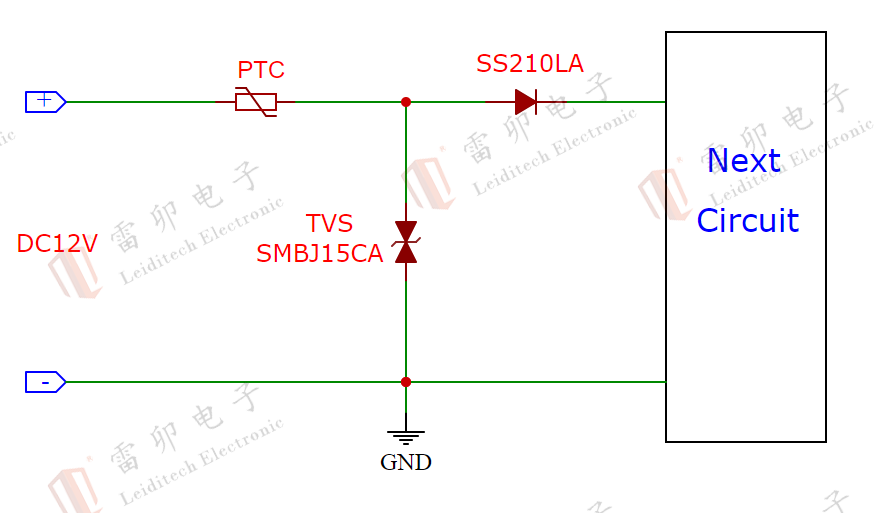

输出端口：稳定负载与尖峰吸收

输出端口直接连接12V 摄像机，雷卯EMC 小哥重点优化 “防倒灌 + 尖峰抑制” 能力：

雷卯采用SS210LA肖特基二极管（100V/2A）防倒灌，确保12V 输出方向正确，减少长距离供电损耗，同时规避施工阶段的电路倒灌风险；

并联SMBJ15CA型TVS 二极管，可有效钳制因负载波动（如摄像机红外灯启停瞬间）引发的电压尖峰，保护后端设备。

三、浪涌波形适配与 PCB 布局关键要求

01

浪涌波形与场景匹配

雷卯EMC 小哥指出，长距离 POE 场景需根据网线长度选择对应浪涌测试波形，避免防护错配：

10/700μs 波形：适用于超300 米户外对称线路，模拟长距离传输中雷击感应的叠加浪涌能量；

1.2/50μs 波形：适用于100-300 米户外线或工业内线，是多数 POE 设备的主流测试波形。

02

PCB 布局：留足安全余量，避免防护失效

PCB 布局直接影响浪涌泄放与隔离效果，需严格遵循以下要求：

1.间距要求：外层铜迹间距≥6mm，内层≥3mm；垂直层间偏移 1mm，保留 3kV 隔离余量，防止层间击穿；

2.铜箔与迹线：雷卯推荐采用1oz 铜箔，迹线宽度≥0.3mm（0.13mm 细迹线易在 GR-1089-CORE 测试中熔断）；GDT/MOV 接地迹线≥2mm，降低泄放阻抗；

3.接地与屏蔽：STP 网线屏蔽层两端接地（接地电阻≤4Ω）；GDT/MOV 用独立接地线（线径≥1.5mm?），避免多器件共用接地导致浪涌串扰；
